アナログ音声分配器
(2CH)

ADA-70MS

希望小売価格　170,000円 (税別)

外観図

取扱説明書

製品概要・特長仕様

製品概要

ADA-70MSは600Ω負荷対応平衡アナログ音声分配器です。2系統の独立した入力があり、それぞれ 4分配することができます。スイッチの設定で1系統を8分配することもできます。入力部の+4dB、-4dBアッテネーターを使用することで動作レベルが+4dBm系に変換することができます。正面のCH1、CH2出力音声レベル調整ボタン及びSNMP経由で各々出力チャンネルの音声レベルを調整することができます。

特長

● 2系統の信号を各4分配するステレオモードと、1系統の信号を8分配するモノラルモードを用途に応じて選択
● 入力信号は、24dBm/24dBuの平衡音声信号に対応 ※1
● 出力音声信号レベルを±6dBの範囲で調整可能
● 入力部に+4dB、-4dBのアッテネーターがあり、動作レベルが0dBm/+8dBm系の音声信号を+4dBm系に変換して分配することが可能
● SNMP通信経由で各々出力チャンネルの音声レベルを調整することが可能 ※2、※3
● 正面の出力レベル調整ボタンでCH1、CH2の出力レベルを個別に行うことが可能

※1　入力インピーダンスは600Ω/Hi(10kΩ以上)に切り替えます。
※2　SNMP通信経由の調整方法は基板上のディップスイッチ1番で有効します。
※3　入力音声チャンネルごとに出力音声レベルが調整できます。

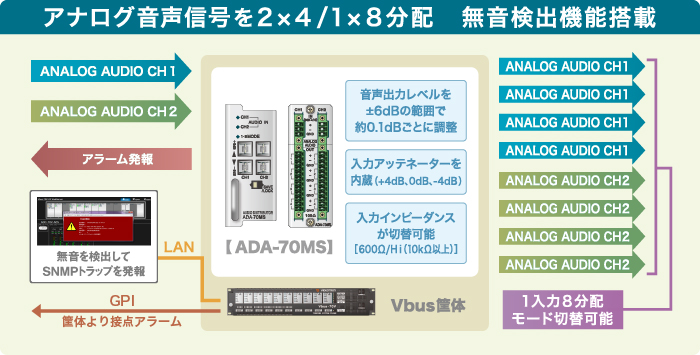

システム例

図をクリックすると拡大します。

ブロック図

図をクリックすると拡大します。
