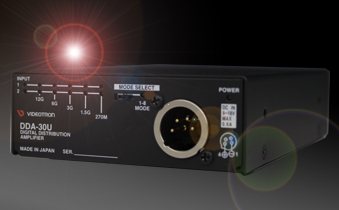

12G対応SDI信号分配器
DDA-30U
希望小売価格 250,000円 (税別)
製品概要・特長仕様オプション

 製品概要

DDA-30Uは12G/3G/HD/SD-SDI信号対応の分配器です。2系統の独立した入力があり、それぞれ4分配することができます。高性能のケーブルイコライザー、マルチレートリクロッカーを内蔵しており、12G/3G/HD/SD-SDI信号を受信し、分配することが可能です。12G/3G/HD/SD-SDI以外の信号はリクロッカーをバイパスします。全出力チャンネル正極性出力に対応していますので、DVB-ASI信号(EN50083-9)を2系統それぞれ4 分配することが可能です。

 特長

  • ● 2系統の信号を各4分配する設定と、1系統の信号を8分配する設定を用途に応じて選択
  • ● 12G/3G/HD/SD-SDI以外の信号はリクロックせずバッファーして出力
  • ● 全出力チャンネルDVB-ASI信号(EN50083-9)対応
  • ※ 270MbpsのDVB-ASI信号はリクロックして出力します。その場合、INPUTランプと270Mランプが緑色に点灯します。

 システム例

図をクリックすると拡大します。

 ブロック図

図をクリックすると拡大します。
