12G対応SDI信号分配器(2CH対応)
DDA-70U
希望小売価格 250,000円 (税別)
DDA-70Uは12G/3G/HD/SD-SDI信号対応の分配器です。2系統の独立した入力があり、それぞれ4分配することができます。 高性能のケーブルイコライザー、マルチレートリクロッカーを内蔵していますので、ケーブル長100m(L-5.5CUHD)の12G-SDI信号を受信し、分配することが可能です。 12G/3G/HD/SD-SDI以外の信号はリクロッカーをバイパスします。全出力チャンネル正極性出力に対応していますので、DVB-ASI信号(EN50083-9)を2系統それぞれ4分配することが可能です。

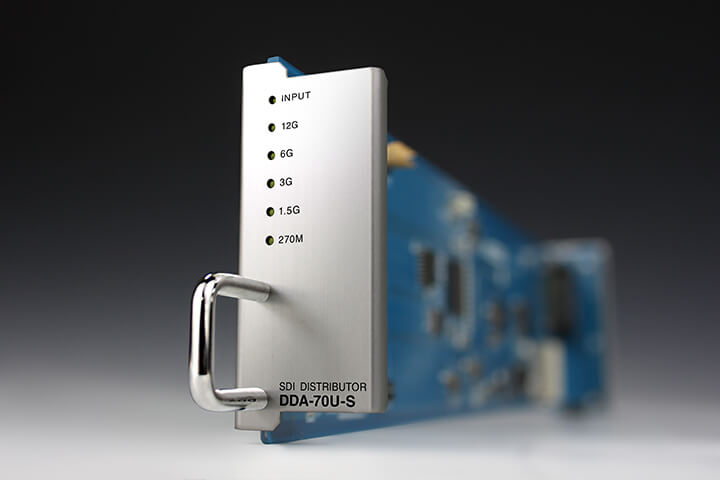

DDA-70U-S 12G対応SDI信号分配器(1×4) 170,000円(税別)もございます。

●2系統の信号を各4分配可能
●用途に応じて1対8分配可能
●12G/3G/HD/SD-SDI以外の信号はリクロックせずバッファーして出力※1
●全出力チャンネルDVB-ASI信号(EN50083-9)対応
●ケーブル長チェック機能 ※2
●SNMPに対応 ※3、※4
※1 270MbpsのDVB-ASI信号はリクロックして出力する場合、正面インジケーターの270Mランプが緑色に
   点灯します。
※2 リクロッカーがロックしない周波数の信号(SMPTE 310M-1998等)に対しては、ケーブル長チェック機能の
   ご利用はできません。
※3 SNMP対応の Vbus筐体が必要です。詳細は弊社までお問い合わせください。
※4 SNMPトラップは、基板の抜き差し、及びリクロックステータスに対応しています。リクロッカーがロックしない
   周波数の信号(SMPTE 310M-1998等)に対しては、SNMPによる監視はできません。
