UHDフレーム
シンクロナイザー

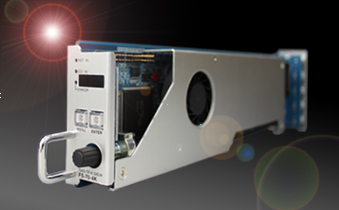

FS-70-4K
希望小売価格 600,000円 (税別)
製品概要・特長仕様オプション

 製品概要

FS-70-4Kは4Kクワッドリンクに対応したフレームシンクロナイザーです。輝度/色相/彩度/セットアップ/ホワイトバランス等の調整が可能です。また、2種類のシンクロナイズモード(FSモード、AVDLモード)を搭載しており、様々な場面での活用が可能です。ブランキングスイッチャーの後段に本機を設置した場合、ソース切り替え時に発生する音声ノイズを軽減することが可能です。また、1入力4出力の2K用FS/AVDLとしてもご使用できます。

 特長

  • ● 4K FSモード、AVDLモードを搭載 ※1
  • ● 1入力4分配の2K用FS/AVDL機としても使用可能
  • ● 映像信号は3G-SDIの1080p/59.94、1080p/50、HD-SDIの1080p/23.98、
    1080psf/23.98、1080p/24、1080psf/24、1080p/29.97、1080psf/29.97、1080i/59、1080i/50に対応
  • ● 分割方式はSQD、2SIに対応 ※2
  • ● VANCデータ、VITCの通過 ※3
  • ● カラーコレクション機能(R/G/Bのガンマ、レベル、ホワイトバランス、ブラックバランス調整、Yのオフセット、レベル調整、PbPrの色相、彩度調整)を内蔵 ※4
  • ● 音声は16chに対応しており、音声ソース(TL/TR/BL/BR)を選択可能 ※5
  • ● FSモードでは3G SDIのLevel-A⇔Level-B変換可能
  • ● FSモードでは前段機器のブランキングスイッチノイズ(映像/音声)吸収機能搭載 ※6
  • ● 4K FSモード2SI入力時は入力信号欠損補償機能があり、入力信号が1〜3本欠損した場合、正常な信号を欠損箇所に自動補填することが可能
  • ● 入力信号に異常を検出した時、接点アラーム、またはSNMPトラップを発行することが可能 ※7
  • ※1 入力する4本の信号の位相差は±1H以内であること。
  • ※2 SQD⇔2SIのフォーマット変換はできません。ペイロードのスルー/上書きの選択ができます。
  • ※3 AVDLモードでは、全てのHANC、VANCデータを通過します。FSモードでは、一部のHANCデータ(16chの音声パケット、ペイロードパケット、9/571ラインに挿入されるVITCパケット)と、VANCデータが通過します。ただし、3G-Level B信号入力時は入力信号の位相によって、Stream1とStream2のVANCデータの入れ替わりや、挿入ラインの1ラインずれが発生することがあります。また、3G-Level A⇔B変換時においても、入力信号の位相によってVANCデータの挿入ラインの1ラインずれが発生することがあります。エンベデッドオーディオの音声クロック位相情報データを付加して出力しています。
  • ※4 プリセットパターンを4種類まで設定可能。カラーコレクション機能は全出力に共通で反映されます。出力毎に調整はできません。
  • ※5 FSモードでは、TL/TR/BL/BRのいずれかの1系統の音声16chのみ通過。出力の4系統に音声をコピーすることも可。AVDLモードではTL/TR/BL/BRの全ての系統の音声32chが通過します。
  • ※6 映像の同期信号、音声パケットの連続性を監視し、不連続時に音声をミュート(約80ms)します。
  • ※7 異常検知は、音声パケット未検出、映像信号異常、映像信号断、ペイロード不適合。

 システム例

図をクリックすると拡大します。

 ブロック図

図をクリックすると拡大します。
