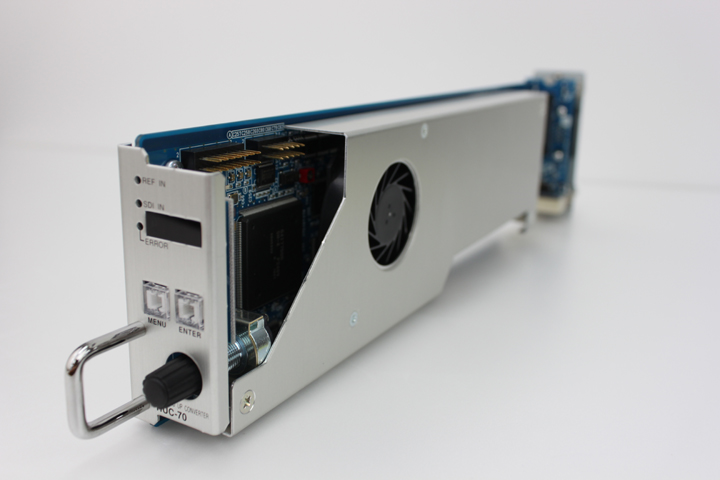

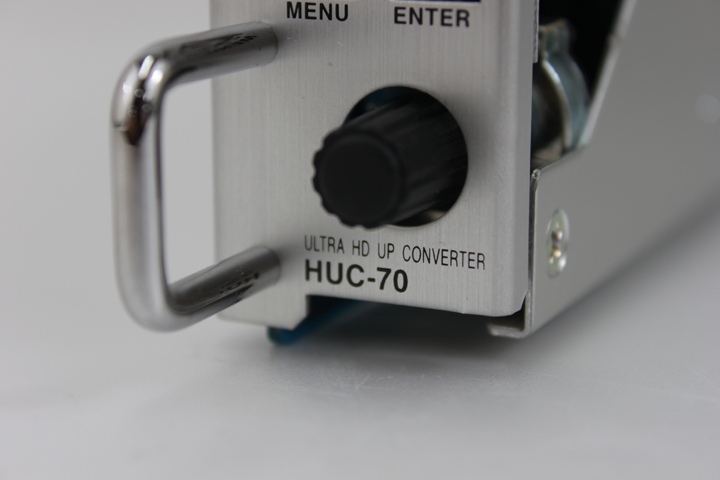

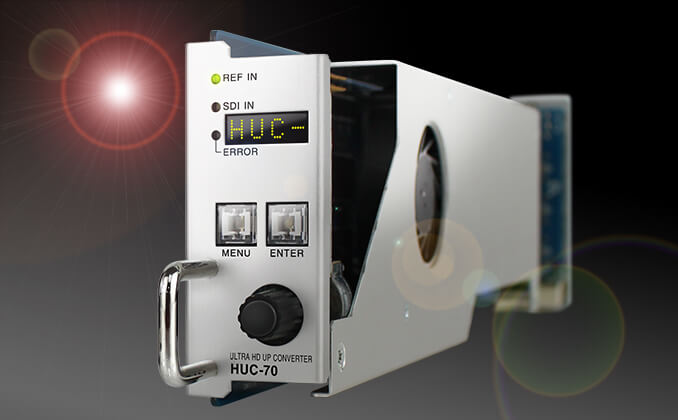

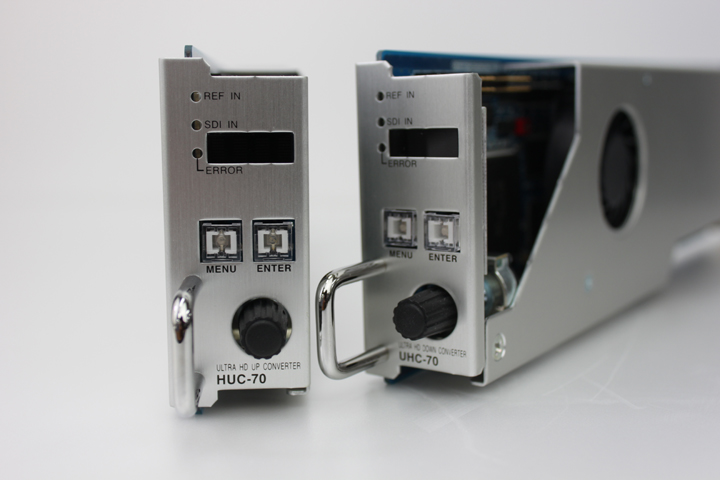

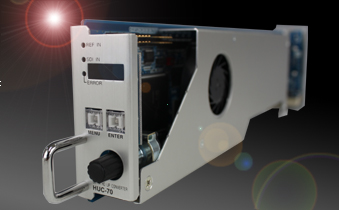

製品概要

HUC-70は、ハイビジョン解像度(1920×1080)のSDI信号をクワッドリンクの4K信号にアップコンバートする装置です。入出力信号は、HD-SDI、及び3G-SDIのLevel A/B方式に対応し、分割方式はスクウェアディビジョン(SQD)／2サンプルインターリーブ(2SI)に対応しています。

新機能が追加されました。詳細はこちら。

「ディスプレイリファ―ドに対応」

 特長

• ● 映像入力信号は3G-SDIの1080p/59.94、1080p/50、HD-SDIの1080i/59.94、1080i/50、1080p/23.98、1080psf/23.98、1080p/24、1080psf/24、1080p/29.97、1080psf/29.97に対応
• ● 分割方式はSQD、2SIに対応 ※1
• ● 映像出力信号は3G-SDIの1080p/59.94、1080p/50、HD-SDIの1080p/23.98、1080psf/23.98、1080p/24、1080psf/24、1080psf/25、1080p/29.97、1080psf/29.97に対応
• ● 3G-SDIのLevel-A⇔Level-B変換機能搭載 ※2
• ● ITU-R BT.709⇒ITU-R BT.2020の色域変換機能搭載 ※1
• ● カラーコレクション機能(R/G/Bのガンマ、レベル、ホワイトバランス、ブラックバランス調整、Yのオフセット、レベル調整、PbPrの色相、彩度調整)を内蔵 ※3
• ● FS機能を内蔵しており非同期の入力信号をリファレンス信号に同期させることが可能
• ● 音声は8chのSRCを内蔵しており、TL/TR/BL/BRの出力信号に重畳します
• ● 指定の2ラインのVANCデータ、及びATCを通過します ※4
• ● 前段機器のブランキングスイッチノイズ(映像／音声)吸収機能搭載 ※5
• ● 簡易HDR/ S-log3変換機能を搭載
• ● 入力信号に異常を検出した時、接点アラーム、またはSNMPトラップを発行することができます ※6
• ● 非同期のFILL+KEY信号をリファレンス信号に同期した4Kクワッドリンク信号に変換できます ※7

• ※1　切替制御は、マニュアル／GPIによる切り替えが可能です。
• ※2　フレームレートが同じ場合に Level-A⇔Level-Bの自動変換を行います。
• ※3　プリセットパターンを8種類まで設定可能。
• ※4　ユーザー定義で任意の2ライン(9〜20、571〜583ライン、プログレッシブ構造の信号は9〜41ライン)のVANCを通過させることができます。ATCについては9/571ラインに挿入されるVITCパケットを通過させることができます。
• ※5　映像の同期信号、音声パケットの連続性を監視し、不連続時に音声をミュート(約80ms)します。
• ※6　異常検知は、映像信号異常、映像信号断。
• ※7　HUC-70を2台使用します。2台のHUC-70の映像フレームを同期させるモジュールリンク機能があります。

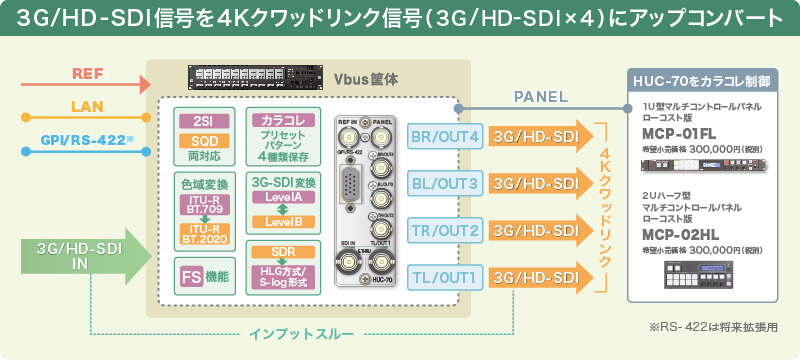

 システム例

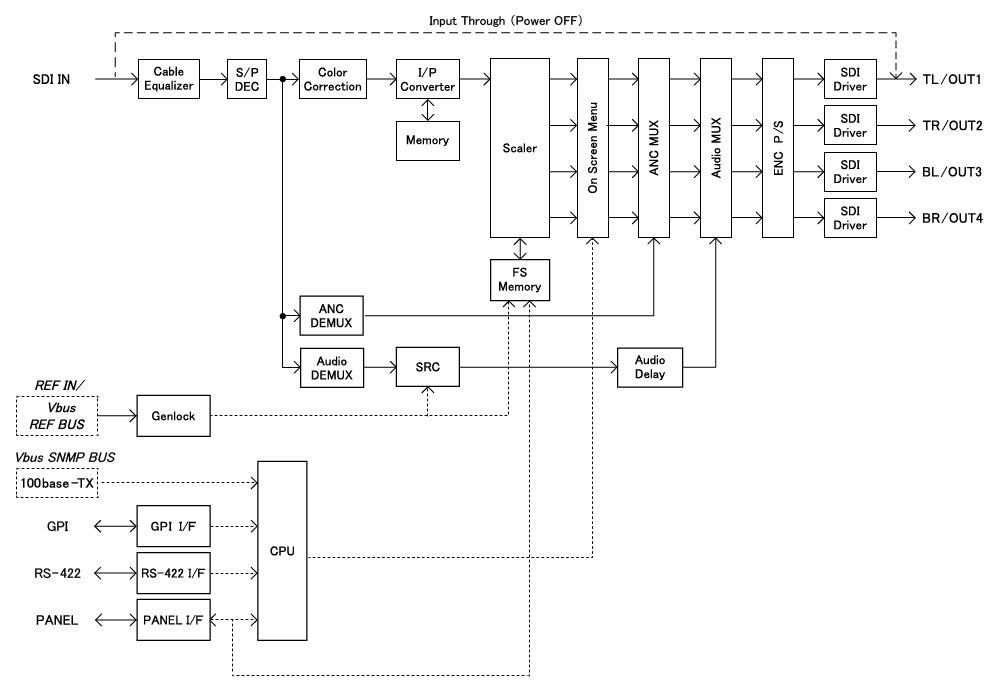

 ブロック図
