RoHS対応SNMP対応
12G対応
シグナルジェネレーター
SG-70U
希望小売価格 700,000円 (税別)
製品概要・特長仕様オプション

 製品概要

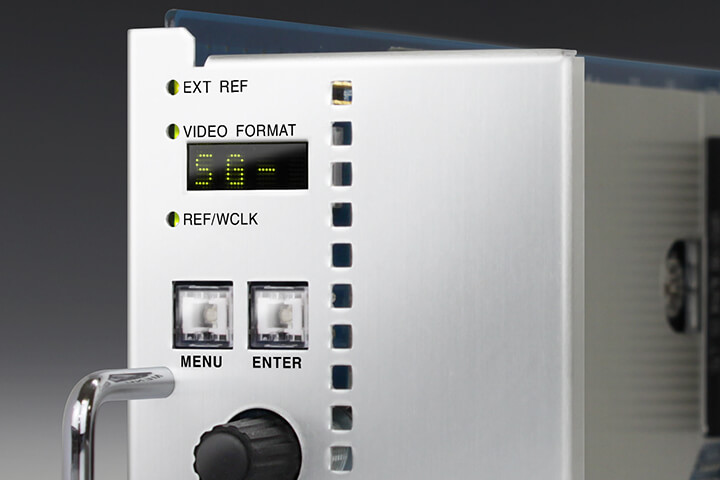

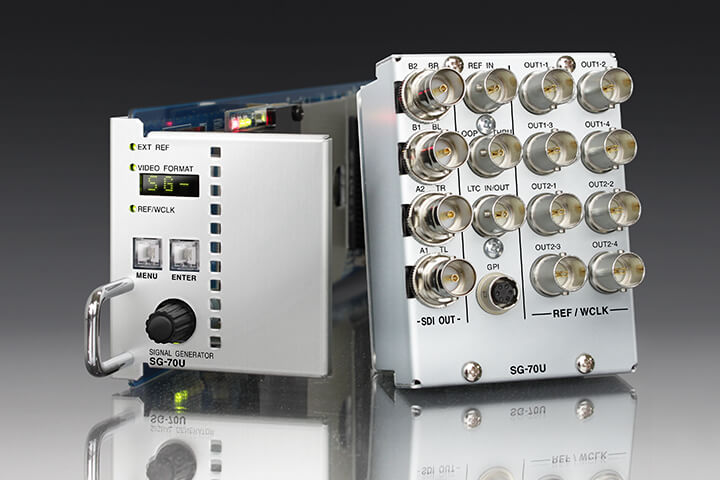

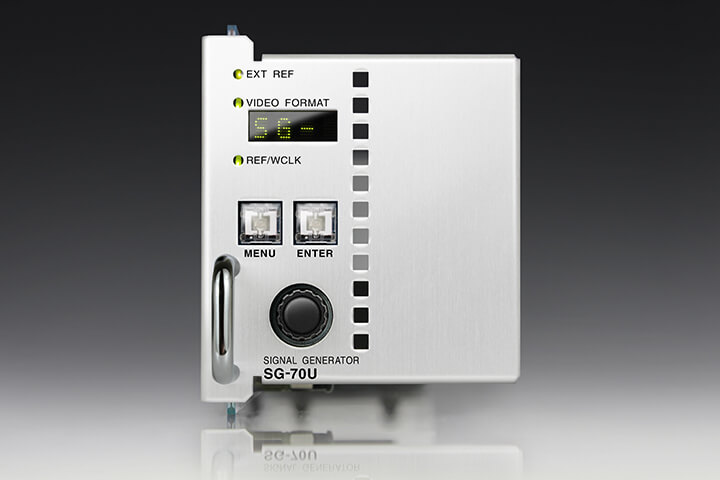

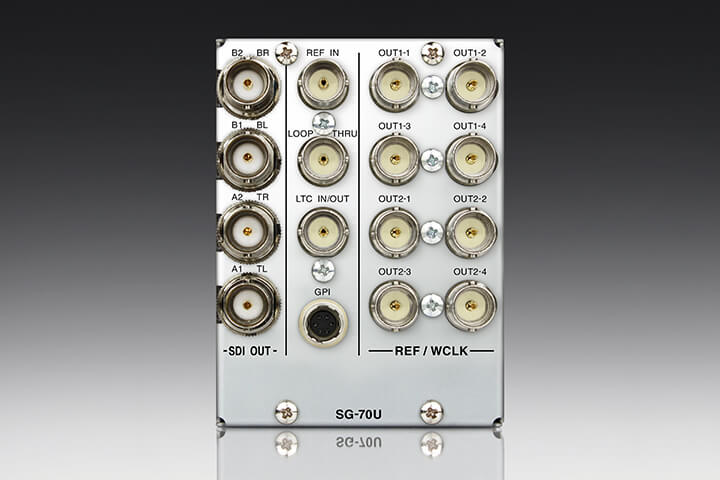

SG-70Uは、12G-SDI、6G-SDI、3G-SDI、HD-SDI、SD-SDIに対応した信号発生器です。カラーバー信号、ランプ信号などの映像テスト信号と、PICTURE(静止画)を発生させることができます。また任意のIDキャラクターの表示ができ、IDキャラクターの点滅やプレートの表示、ポジションを設定することができます。エンベデッドオーディオは全16CH(3G Level-B時は32CH)あり、個別に1kHzまたは400Hzの設定とゲインの調整ができます。同期信号は2系統あり、個別にアナログBBS、3値SYNCの設定やタイミング調整ができます。

新機能が追加されました。詳細はこちら

「AUDIOテストモードを追加
(2019年3月1日以降の出荷分より対応)ハード Ver.R13、ソフト Ver.1.13 以降」

 特長

  • ● 映像出力信号は12G-SDI(Type1)、6G-SDI(Type2)、3G-SDI(Level-A、Level-B)、HD-SDI、SD-SDIに対応
  • ● 出力画像は、FULL FIELD COLOR BAR 100%、SMPTEカラーバー(SDのみ)、ARIBカラーバー(4K、3G、HD)、ランプ、チェックフィールド(3G[Level-A]、HD、SD)、単色信号(色は設定可能)、PICTURE(静止画)、ARIB STD-B72 HLGカラーバーから選択可能 ※1
  • ● 同期信号はアナログBBS、3値SYNCに対応
  • ● LTC信号を入力し、タイムコードパケット(SMPTE RP188)を重畳可能。LTC信号はLTC入力の他に、Vbus筐体からのネットワーク時刻の重畳、手動設定した時刻の重畳も可能。Vbus筐体からのネットワーク時刻、手動設定した時刻はLTC信号として出力することも可能
  • ● 48kHzワードクロックの生成が可能 ※2
  • ● PICTURE(静止画)の4パターンをカラーバーにスーパーインポーズさせることが可能
  • ● PICTURE(静止画)をFILL/KEYとして出力することが可能 ※3
  • ● PICTURE(静止画)のRGB範囲をフルレンジ/リミテッドレンジに切り替えが可能
  • ● KEY出力に設定した場合にKEYレベルの調整が可能
  • ● エンベデッドオーディオは24bit 48kHzに対応し4CHごとにON/OFFすることが可能
  • ● 出力映像に英数字のIDキャラクターを32字までスーパーすることが可能
  • ● GPI制御でIDキャラクターのスーパーON/OFFとフォーマットの切り替えが可能
  • ● リファレンス信号を、内部バス経由で同一筐体内の他のモジュールへ分配することが可能 ※4
  • ● メニューで4K-SLモード、4K-QLモード、標準モードを切り替え
  • ● カラーバーのペイロードID切り替えが可能
  • ● CH毎のAUDIOテストが可能
  • ※1 ARIB STD-B72 HLGカラーバーは、フォーマットが525i、625i、720p60/59.94/50の場合は出力されません。
  • ※2 ワードクロックの信号レベルは「1Vp-p/75Ω終端時」と「TTLレベル」を基板上のディップスイッチで切り替えることができます。
  • ※3 4Kモードでの使用時はFILL/KEYどちらかの出力となります。
  • ※4 同一筐体内にコントローラー系モジュールやREF MASTERモードのモジュールが存在する場合、この機能は使用できません。

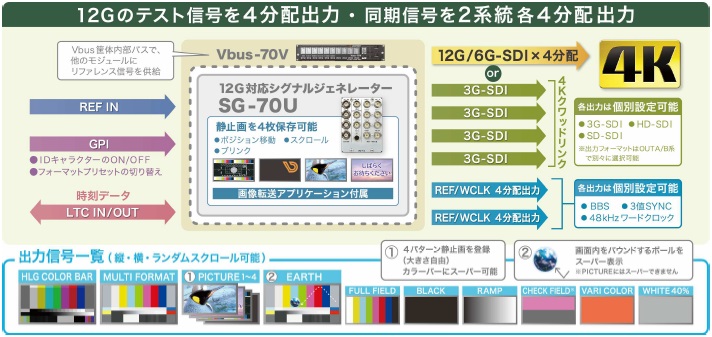

 システム例

図をクリックすると拡大します。

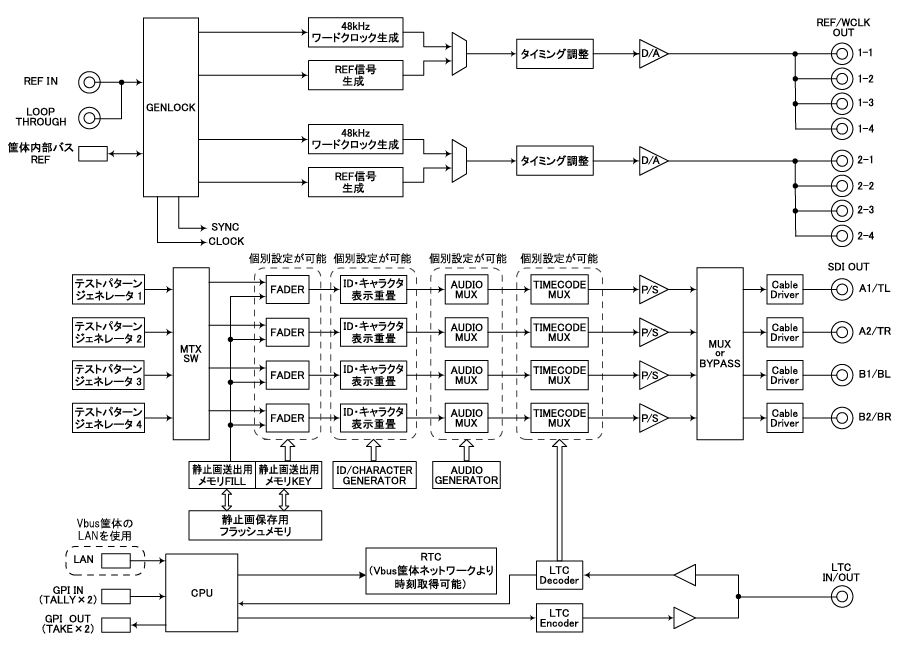

 ブロック図

図をクリックすると拡大します。
