受注生産品RoHS対応
12G対応
クワッドリンクコンバーター
UHX-25U
希望小売価格　400,000円 (税別)
製品概要・特長仕様オプション
 仕様
機能
1.【MULTIPLEXER】　3種類の動作モードがあります
・MODE 1-1
・MODE 1-2
・MODE 1-3		 Quad Link 3G-SDI ⇒ Single Link 12G-SDI　4出力
Quad Link HD-SDI ⇒ Single Link 6G-SDI　4出力
Dual Link 3G-SDI ⇒ Single Link 6G-SDI　2出力(2系統)
2.【DEMULTIPLEXER】　5種類の動作モードがあります
・MODE 2-1
・MODE 2-2
・MODE 2-3
・MODE 2-4
・MODE 2-5		 Single Link 12G-SDI ⇒ Quad Link 3G-SDI(通常モード)
Single Link 6G-SDI ⇒ Quad Link HD-SDI
Single Link 6G-SDI ⇒ Dual Link 3G-SDI(2系統)
Single Link 12G-SDI ⇒ Quad Link 3G-SDI (PIDテストモード1)
Single Link 12G-SDI ⇒ Quad Link 3G-SDI (PIDテストモード2)
3.【DDA】　4種類の動作モードがあります
・MODE 3-1
・MODE 3-2
・MODE 3-3
・MODE 3-4		 12G-SDI ⇒ 12G-SDI 4分配
6G-SDI ⇒ 6G-SDI 4分配
3G-SDI ⇒ 3G-SDI 4分配
HD-SDI ⇒ HD-SDI 4分配
4.【THROUGH】　1種類の動作モードがあります
・MODE 4-1 入力信号をスルー出力します
5.【PG MODE】　1種類の動作モードがあります
・MODE 5-1 16種類のパターンを発生します ※
  • ※ 出力タイミング生成をINPUT1で行います。
    QL3G-SDI(Level-A 2SI)信号をINPUT1に接続してください。
定格
UHX-25U
入力信号 IN1,IN2,
IN3,IN4		 SMPTE 292M、SMPTE 424M、SMPTE 425-5、
SMPTE 425-3、SMPTE2081-1、SMPTE 2082-1、
SMPTE2036-1　0.8Vp-p/75ΩBNC 各1系統
入力位相差許容範囲 MUX 0.8μs
出力信号 OUT1,OUT2,
OUT3,OUT4		 SMPTE 292M、SMPTE 424M、SMPTE 425-5、
SMPTE 425-3、SMPTE2081-1、SMPTE 2082-1、
0.8Vp-p±10%/75ΩBNC　各1系統
映像
フォーマット		 12G-SDI 2160P　50/59.94/60(MODE1)
4K Quad Link
3G-SDI		 2160P　50/59.94/60(Level-A 2SI)
Dual Link 3G-SDI 2160P　23.98/24/25/29.97/30
6G-SDI 2160P　23.98/24/25/29.97/30(MODE1)
3G-SDI ※ 1080P　50/59.94/60/30/29.97/25/24/23.98(Level-A/B)
HD-SDI ※ 1080i　50/59.94/60
720P　50/59.94/60
  • 1080P　30/30sF/29.97/29.97sF/25/25sF/24/24sF
    23.98/23.98sF
REMOTE HR10A-10R-12S(12pin)　ヒロセ丸形　1系統　
接点 入出力各5　パネル用 S　I/O　1系統
映像遅延 MUX　0.377μs　DEMUX　0.356μs(MAX値)
DDA　3G、12G　0.128μs　、HD　0.256μs
消費電力 7.8VA(12V, 0.65A)
動作温度 0〜40℃
動作湿度 20〜80%RH(ただし結露なきこと)
質量 600g
販売開始年月 2017年6月
VAC-12V01A(付属AC電源アダプター)
電源入力 AC100〜240V　47〜63Hz、0.31A、平型2ピンプラグ
電源出力 DC+12V/1A、XLR-4(f)　1系統
(1番ピン：GND、4番ピン：DC+12V)
消費電力 MAX1A(12VA)
動作温度 0〜40℃
動作湿度 20〜80%RH(ただし結露なきこと)
  • ※ 3G-SDI、HD-SDIはDDA、THROUGHのみ対応。
性能
入力特性
SDI
IN		 反射減衰量
  • HD：5MHz〜1.485GHz,15dB以上
  • 3G：5MHz〜1.485GHz,15dB以上/1.485GHz〜2.97GHz,10dB以上
  • 6G：5MHz〜1.485GHz,15dB以上/1.485GHz〜2.97GHz,10dB以上
    2.97GHz〜5.94GHz,7dB以上
  • 12G：5MHz〜1.485GHz,15dB以上/1.485GHz〜2.97GHz,10dB以上
    2.97GHz〜5.94GHz,7dB以上/5.94GHz〜11.88GHz,4dB以上
出力特性
SDI OUT 信号振幅 0.8Vp-p±10%/75Ω
反射減衰量
  • HD：5MHz〜1.485GHz,15dB以上
  • 3G：5MHz〜1.485GHz,15dB以上/1.485GHz〜2.97GHz,10dB以上
  • 6G：5MHz〜1.485GHz,15dB以上/1.485GHz〜2.97GHz,10dB以上
    2.97GHz〜5.94GHz,7dB以上
  • 12G：5MHz〜1.485GHz,15dB以上/1.485GHz〜2.97GHz,10dB以上
    2.97GHz〜5.94GHz,7dB以上/5.94GHz〜11.88GHz,4dB以上
立ち上がり/
立ち下がり時間		 HD：270ps以下(20〜80%間)
3G：135ps以下(20〜80%間)
6G：80ps以下(20%〜80%間)
12G：45ps以下(20〜80%間)
オーバーシュート 10%以下
DCオフセット 0V±0.5V以内
ジッター
特性		 アライ
メント		 HD：0.2UI、3G：0.3UI、6G：0.3UI、12G：0.3UI
タイミ
ング		 HD：1.0UI、3G：2.0UI、6G：2.0UI、12G：8.0UI
 外部インターフェース

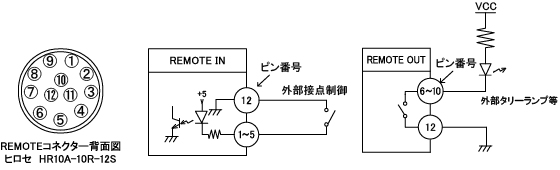

【REMOTE仕様】
ピン番 I/O 信号 機能
1〜5 I 接点入力 　動作モードを選択
6〜10 O 接点出力 　選択された動作モードを出力 ※
11 S I/O 双方向通信 　専用パネルの通信端子
12 GND GND 　―
  • ※ 接点出力の絶対最大定格は60V、300mAです。外部抵抗で電流を300mA以下に制限してください。

　　
※注.外観及び仕様は変更することがあります。 SR14
