製品概要

UHX-70Uは、Quad Link 3G-SDIとSingle Link 12G-SDI、またはQuad Link HD-SDIとSingle Link 6G-SDIを相互変換可能なSDIマルチプレクス、SDIデマルチプレクスまたは4系統出力分配器としてご使用いただけ、用途に合わせた使い方ができます。動作モードの切り替えは、本体メニュー、SNMP、外部接点から変更できます。また簡易的なパターンジェネレーターとして17種類の信号発生ができます。

 特長

• ● Quad Link 3G-SDIからSingle Link 12G-SDIにマルチプレクス ※1、※2、※3
• ● Quad Link HD-SDIからSingle Link 6G-SDIにマルチプレクス ※1、※2
• ● Dual Link 3G-SDIからSingle Link 6G-SDIにマルチプレクス ※4
• ● Single Link 12G-SDIからQuad Link 3G-SDIにデマルチプレクス ※2、※3、※5
• ● Single Link 6G-SDIからQuad Link HD-SDIにデマルチプレクス ※5
• ● Single Link 6G-SDIからDual Link 3G-SDIにデマルチプレクス ※6
• ● 1入力4出力分配器として使用可能 ※7
• ● 簡易パターンジェネレーターとして17種類のパターン発生 ※8
• ● 動作モードを、メニュー、SNMP、GPIで切り替え ※9
• ● MUX/DEMUX動作にて入力信号の状態により変換モードを自動切り替え ※10
• ● 入力信号が規定フォーマット以外の場合はスルー動作に自動切り替え ※10

• ※ 　入力素材のQuad Link映像は必ず同期した信号を接続してください。
• ※1　INPUT1がプライマリ入力となります。プライマリ入力以外が信号断になると、ミッシング回路にプライマリ入力の映像と音声がコピーされ、信号断の入力はINPUT1と同じ信号になります。このとき、映像信号はコピーモードのためガタツキが目立ちます。QL3Gの4つのLINKが入力されると映像、音声データはそのままMUXされます。アンシラリーデータはペイロードのみ書き換えます。ペイロード以外のアンシラリーデータはそのまま通過します。
• ※2　QL3G、QLHDは2SIのみ対応です。SQD(Square Division)方式には対応していません。
• ※3　DIPSWの切り替えにより、PIDデータ挿入条件を変更することができます。
• ※4　INPUT1/3がプライマリ入力となります。(2系統)プライマリ入力以外が信号断になると、ミッシング回路にプライマリ入力の映像と音声がコピーされ、信号断の入力はINPUT1/3と同じ信号になります。このとき、映像信号はコピーモードのためガタツキが目立ちます。DL3Gの2つのLINKが入力されると映像、音声データはそのままMUXされます。アンシラリーデータはペイロードのみ書き換えます。ペイロード以外のアンシラリーデータはそのまま通過します。
• ※5　入力コネクタはINPUT1固定。アンシラリーデータはペイロードのみ書き換えます。ペイロード以外のアンシラリーデータはそのまま通過します。
• ※6　入力コネクタはINPUT1/3固定(2系統)。アンシラリーデータはペイロードのみ書き換えます。ペイロード以外のアンシラリーデータはそのまま通過します。
• ※7　1入力4出力分配器として使用のときは、ペイロードは書き換えしません。
• ※8　パターンジェネレーターとして使用する際は、QL3G-SDI(Level-A2SI)信号をINPUT1に必ず接続してください。INPUT1の音声がSub Image2〜4にコピーされ出力します。 出力は12G-SDIのみです。パターンジェネレーターで使用のときは、INPUT1以外を挿抜するとノイズ発生しますので注意してください。
• ※9　動作モード設定は、メニュー、SNMP、GPIの最後に設定されたモードで動作します。
• ※10 DIPSWの設定により自動切り替え動作します。デフォルト設定では固定動作となります。

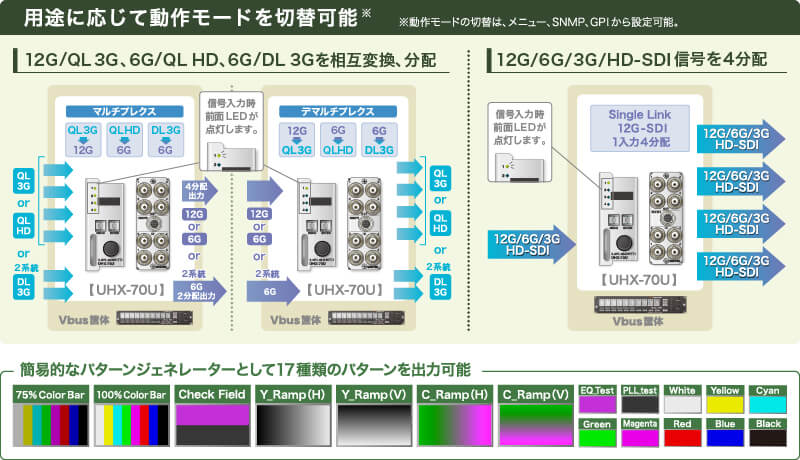

 システム例

 ブロック図
