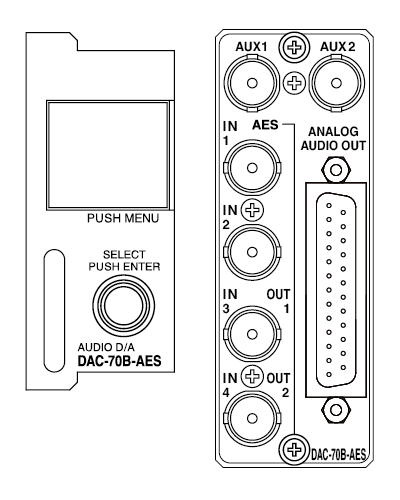

正面･背面図

図をクリックすると拡大します。

仕様

構成

DAC-70B-AES	オーディオD/Aコンバーター (AES 2系統入力、アナログ音声4ch出力)
DAC-70B-AES-01(オプション)	8chDACオプション(AES 4系統入力、アナログ音声8ch出力) 60,000円(税別)

機能

入力音声レベル確認	本体正面のディスプレイ、Web Server上のピークメーターで簡易的に入力レベルを確認できます。
出力音声遅延調整	1m～10000ms　1msステップで調整可
リファレンスレベル設定	入力信号の基準レベルを [-20dBFS/-18dBFS]に設定可。
出力音声基準レベル設定	アナログ出力の基準レベルをL/R音声のペア単位で設定します。設定範囲 [+4dBu/+2dBu/0dBu/-2dBu/-6dBu/-12dBu/-20dBu]
出力音声レベル調整	伝送距離、ケーブル品質、および受信機器の終端抵抗の仕様に応じて出力レベルをチャンネル毎に微調整します。可変範囲は±6dB、0.01dBステップで調整できます。
出力音声マッピング	AES IN1、2のL、R音声を任意のアナログ音声出力(1～4ch)にマッピングすることができます。マッピングの制限はなく、AES信号のLchをアナログ出力の1、2chにモノラル出力することも可能です。オプションのDAC-70B-AES-01実装時は、AES入力4ch、アナログ出力が8chとなり、AES IN1～4のL、R信号を任意のアナログ音声出力(1～8ch)にマッピングすることができます。
AUX出力	任意の入力信号をAUX出力1、2にバッファー出力させることができます。
SNMP監視	インプットエラー(信号断、AESフォーマットエラー等)、サイレンスエラー(閾値-40～-80dBFs、時間3～90秒)を監視し、問題発生時にSNMPトラップを発報し、Logに内容を記録します。

定格

入力信号	AES IN1,2 3 ※ ,4 ※	ES3id準拠、0.2-2.5Vp-p/75Ω、BNC　 1系統 ※ 標準版は非搭載です。オプションのDAC-70B-AES-01実装版のみ。
出力信号	ANALOG AUDIO OUT	LoΩ出力最大+24dBu(600Ω負荷対応) 平衡、 Dsub25pin(f) 1系統 Dsub25pin(f)コネクタには標準で4chのアナログ音声出力端子が含まれます。オプションのDAC-70B-AES-01を追加すると8chのアナログ音声出力端子が含まれます。 ※ 電子バランス出力につき、アンバランスコネクターに変換する際はCOLD端子をOPENにしてください。
	AES OUT 1 ※ ,2 ※ AUX1,2	SMPTE 276M準拠、1Vp-p±10%/75Ω、BNC　1系統 ※ AES IN1、AES IN2のバッファー出力です。標準版のみ搭載されます。オプションのDAC-70B-AES-01実装版は非搭載です。
動作温度		0～40℃
動作湿度		20～80％RH(ただし結露なきこと)
消費電力		12VA(5V,2.5A)、DAC-70B-AES-01実装時 21VA(5V,4.2A)
質量		0.39kg　DAC-70B-AES-01実装時 0.45kg (コネクタモジュールを含む)
販売開始年月		2023年10月

性能

入力特性	AES IN1,2,3,4 ※1	分解能	24bit
		サンプリング周波数	96/48/44.1/32kHz
出力特性	ANALOG AUDIO OUT	最大信号レベル	+24dBu
		周波数特性	+4dBu、20Hz～20kHzにて　0～-1dB以内
		歪特性	4dBuにて0.01%以下 ※1
		S/N	100dB以上 ※1、※2
		クロストーク (LRチャンネル間)	100Hz～7.5kHzにて95dB以上 ※1、※2
		ディエンファシス	50/15μs ※3
		入出力遅延	約1ms(48kHzサンプル最短遅延設定)
	AES OUT 1,2 ※2	分解能	24bit
		サンプリング周波数	96/48/44.1/32kHz
	AUX1,2	分解能	24bit
		サンプリング周波数	96/48/44.1/32kHz

※1　測定条件：22～22kHzのバンドパスフィルターを使用。
※2　最大入力レベルを基準にして計測。
※3　AES信号の50/15μsプリエンファシスフラグを検出し、ディエンファシスフィルターを動的に有効にします。

■【ANALOG AUDIO OUT コネクターピン配列】

ピン番号	I/O	信号	機能
24	I	AUDIO HOT出力	ANALOG AUDIO OUT CH1のHOT端子です。
12	I	AUDIO COLD出力	ANALOG AUDIO OUT CH1のCOLD端子です。
25	―	AUDIO GND	ANALOG AUDIO OUT CH1のGND端子です。
10	I	AUDIO HOT出力	ANALOG AUDIO OUT CH2のHOT端子です。
23	I	AUDIO COLD出力	ANALOG AUDIO OUT CH2のCOLD端子です。
11	―	A AUDIO GND	ANALOG AUDIO OUT CH2のGND端子です。
21	I	AUDIO HOT出力	ANALOG AUDIO OUT CH3のHOT端子です。
9	I	AUDIO COLD出力	ANALOG AUDIO OUT CH3のCOLD端子です。
22	―	AUDIO GND	ANALOG AUDIO OUT CH3のGND端子です。
7	I	AUDIO HOT出力	ANALOG AUDIO OUT CH4のHOT端子です。
20	I	AUDIO COLD出力	ANALOG AUDIO OUT CH4のCOLD端子です。
8	―	AUDIO GND	ANALOG AUDIO OUT CH4のGND端子です。
18	I	AUDIO HOT出力	ANALOG AUDIO OUT CH5のHOT端子です。
6	I	AUDIO COLD出力	ANALOG AUDIO OUT CH5のCOLD端子です。
19	―	AUDIO GND	ANALOG AUDIO OUT CH5のGND端子です。
4	I	AUDIO HOT出力	ANALOG AUDIO OUT CH6のHOT端子です。
17	I	AUDIO COLD出力	ANALOG AUDIO OUT CH6のCOLD端子です。
5	―	AUDIO GND	ANALOG AUDIO OUT CH6のGND端子です。
15	I	AUDIO HOT出力	ANALOG AUDIO OUT CH7のHOT端子です。
3	I	AUDIO COLD出力	ANALOG AUDIO OUT CH7のCOLD端子です。
16	―	AUDIO GND	ANALOG AUDIO OUT CH7のGND端子です。
1	I	AUDIO HOT出力	ANALOG AUDIO OUT CH8のHOT端子です。
14	I	AUDIO COLD出力	ANALOG AUDIO OUT CH8のCOLD端子です。
2	―	AUDIO GND	ANALOG AUDIO OUT CH8のGND端子です。
13	―	未接続	―

※ 電子バランス出力につき、アンバランスコネクターに変換する際はCOLD端子をOPENにしてください。

※注.外観及び仕様は変更することがあります。 SR01
