受注生産品RoHS対応SNMP対応
3G対応
SDI信号分配器(1×4)

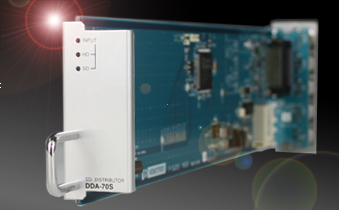

DDA-70S
希望小売価格 120,000円 (税別)
製品概要・特長仕様

 製品概要

DDA-70Sは3G/HD/SD-SDI信号対応の4分配器です。高性能のケーブルイコライザー、マルチレートリクロッカーを内蔵していますので、ケーブル長180m(5CFB規格)のHD-SDI信号を受信し、分配することが可能です。3G/HD/SD-SDI以外の信号はリクロッカーをバイパスします。全出力チャンネル正極性出力に対応していますので、DVB-ASI信号(EN50083-9)を4分配することが可能です。

3G対応SDI信号分配器(2×4 or 1×8)モデル DDA-70Vはこちら

 特長

  • ● 3G/HD/SD-SDI以外の信号はリクロックせずバッファーして出力 ※1
  • ● 全出力チャンネルDVB-ASI信号(EN50083-9)対応
  • ● SDIは12G/6G/3G/HD-SDIに対応
  • ● SNMPに対応 ※2、※3
  • ※1 270MbpsのDVB-ASI信号はリクロックして出力します。その場合、正面インジケーターのSDランプが点灯します。
  • ※2 SNMP対応のVbus筐体が必要です。詳細は弊社までお問い合わせください。
  • ※3 SNMPトラップは、基板の抜き差し、及びリクロックステータスに対応しています。リクロッカーがロックしない周波数の信号(SMPTE 310M-1998等)に対しては、SNMPによる監視はできません。

 システム例

図をクリックすると拡大します。

分配数に合わせて選べる2モデル。システムのコストダウンを実現します。

 ブロック図

図をクリックすると拡大します。
