RoHS対応SNMP対応
ワードクロック・LTC・
デジタル音声分配器
DDA-70V-AES
希望小売価格 150,000円 (税別)
|
|
|
|
|

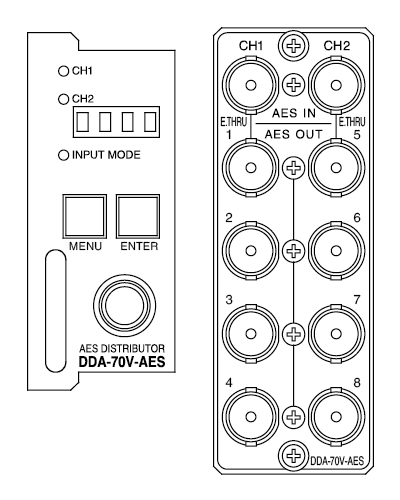

正面･背面図
図をクリックすると拡大します。
|
 |
|
仕様
|
定格
| 入力信号 |
AES IN CH1、CH2 |
SMPTE 276M準拠、0.1-1.1Vp-p/75Ω、BNC 各1系統 |
| LTC IN CH1、CH2 |
SMPTE 12M-1999準拠、0.5-4.5Vp-p/1kΩ、BNC 各1系統 |
| WORD CLOCK IN CH1、CH2 |
0.1-2.5Vp-p/75Ω、BNC 各1系統 |
| 出力信号 |
AES OUT 1〜8 |
SMPTE 276M準拠、1Vp-p/75Ω、BNC 各1系統 |
| LTC OUT 1〜8 |
SMPTE 12M-1999準拠、2Vp-p/50Ω未満、BNC 各1系統 |
| WORD CLOCK OUT 1〜8 |
4.4Vp-p/解放時、2.5Vp-p/75Ω終端時、BNC 各1系統 |
| 動作温度 |
0〜40℃ |
| 動作湿度 |
20〜80％RH(ただし結露なき事) |
| 質量 |
320g(コネクタモジュールを含む) |
| 消費電力 |
2.0VA(5V,0.4A) |
| 販売開始年月 |
2015年6月 |
|
性能
| 入力特性 |
AES IN CH1、CH2 |
分解能 |
24bit |
サンプリング
周波数 |
32k/44.1k/48k/96kHz |
| 入力信号振幅 |
BNC型 0.1-1.1Vp-p/75Ω |
| LTC IN CH1、CH2 |
入力信号振幅 |
BNC型 0.5-4.5Vp-p/1k |
WORD CLOCK IN
CH1、CH2 |
サンプリング
周波数 |
32kHzから96kHz |
| 入力信号振幅 |
BNC型 0.1-2.5 Vp-p /75Ω |
| 出力特性 |
AES OUT 1〜8 |
分解能 |
24bit |
サンプリング
周波数 |
32k/44.1k/48k/96kHz |
| 出力信号振幅 |
BNC型 1Vp-p/75Ω |
| 出力遅延 |
約150μs |
| LTC OUT 1〜8 |
出力信号振幅 |
BNC型 2Vp-p/50Ω未満 |
WORD CLOCK OUT
1〜8 |
サンプリング
周波数 |
32kHzから96kHz |
| 出力信号振幅 |
BNC型 4.4Vp-p/解放時、2.5Vp-p/75Ω終端時、
BNC 各1系統 |
|
| ※注.外観及び仕様は変更することがあります。 SR06 |
|
|
|
|
