受注生産品RoHS対応SNMP対応
3G対応 映像/音声遅延装置
DLY-70V
希望小売価格 550,000円 (税別)
|
|
|

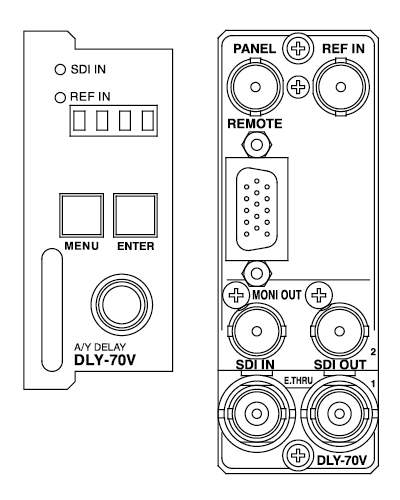

正面・背面図
図をクリックすると拡大します。
仕様
機能
映像遅延調整 |
映像遅延はフレーム単位で設定可能(調整ステップは1フレーム単位) |
フォーマット |
映像遅延(フレーム) |
1080p60/59.94(Level-A/B) |
1~70 |
1080p50(Level-A/B) |
1~60 |
1080p30/29.97 |
1~70 |
1080psF30/29.97 |
1~70 |
1080p25/24/23.97 |
1~60 |
1080psF25/24/23.97 |
1~60 |
1080i60/59.94 |
1~70 |
1080i50 |
1~60 |
720p60/59.94 |
1~150 |
720p50 |
1~120 |
525i |
1~210 |
625i |
1~180 |
音声遅延調整 |
音声遅延は1ms~5,000msの範囲で設定可能 (調整ステップは1ms単位) |
エンベデッド音声 |
16ch(3G Level-B時は32ch)に対応 |
フレームシンクロナイザー |
常時ON |
ゲンロックポジション |
SDI出力の位相を任意に調整可能 |
音声レベル調整 チャンネル組み換え |
各音声ソースのレベル調整・チャンネル組み換えが可能 |
設定プリセット |
設定プリセットを8系統登録可能 |
リモート制御 |
接点信号により、プリセット呼び出しが可能 |
定格
入力信号 |
SDI IN |
SMPTE 424M/292M/259M-C準拠、0.8Vp-p/75Ω、BNC 1系統 |
REF IN |
BBS、0.43Vp-p/75Ωまたは3値SYNC、0.6Vp-p/75Ω、BNC 1系統
- ※ 1080p60/59.94/50の3値SYNCは非対応。
|
PANEL I/O |
2Vp-p/75Ω、BNC 1系統 |
出力信号 |
SDI OUT |
SMPTE 424M/292M/259M-C準拠、0.8Vp-p±10%/75Ω、 BNC 1系統2出力(SDIOUT1出力のみエマージェンシー・スルー対応) |
MONI OUT |
SMPTE 424M/292M/259M-C準拠、0.8Vp-p±10%/75Ω、BNC 1系統 |
映像フォーマット |
1080p60/59.94/50/30/29.97/25/24/23.98 1080psF30/29.97/25/24/23.98 1080i60/59.94/50、720p60/59.94/50、525i、625i
- ※ 1080p60/59.94/50はLevel-A・Level-Bに対応。
|
音声フォーマット SDIエンベデッド入出力 |
非圧縮リニアPCM 48kHz/24bit(3G/HD) ・24/20bit(SD入力)・20bit(SD出力) |
消費電力 |
10VA(5V,2.0A) |
動作温度 |
0~40℃ |
動作湿度 |
20~80%RH(ただし結露なきこと) |
質量 |
350g(コネクターモジュールを含む) |
販売開始年月 |
2015年6月 |
性能
入力特性 |
SDI IN |
分解能 |
10bit |
サンプリング周波数 |
3G:148.5MHz・148.35MHz HD:74.25MHz・74.18MHz SD:13.5MHz |
イコライザー特性 |
3G:80m(5CFB)、HD:100m(5CFB) SD:300m(5C2V) |
反射減衰量 |
5MHz~1.485GHz:15dB以上 1.485GHz~2.97GHz:10dB以上 |
出力特性 |
SDI OUT MONI OUT |
分解能 |
10bit |
サンプリング周波数 |
3G:148.5MHz・148.35MHz HD:74.25MHz・74.18MHz SD:13.5MHz |
信号振幅 |
0.8Vp-p±10%/75Ω |
反射減衰量 |
5MHz~1.485GHz:15dB以上 1.485GHz~2.97GHz:10dB以上 |
立ち上がり/ 立ち下がり時間 |
3G:135ps以下(20%~80%間) HD:270ps以下(20%~80%間) SD:0.4ns~1.5ns(20%~80%間) |
オーバーシュート |
10%以下 |
DCオフセット |
±500mV以内 |
ジッター 特性 |
アライメント |
3G:0.3UI、HD/SD:0.2UI以下 |
タイミング |
3G:2.0UI、HD:1.0UI、SD:0.2UI以下
- ※ MONI OUTのジッターは、入力信号のジッター状況により、上記の値を超えることがあります。
|
入出力遅延 |
映像遅延 |
フレーム単位で設定可能 (調整ステップは1フレーム単位) |
音声遅延 |
1~5,000ms(1msステップで任意調整可能) |
|
※注.外観及び仕様は変更することがあります。 SR05 |
|
 |
|
 |
