受注生産品RoHS対応
3G対応
音声デマルチプレクサー

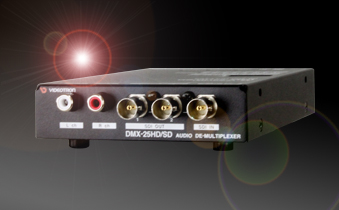

DMX-25HD/SD
希望小売価格 150,000円 (税別)
製品概要・特長仕様オプション

 製品概要

DMX-25HD/SDは3G-SDI、HD-SDIまたはSD-SDI信号のエンベデッドオーディオ信号を
AES/EBUデジタルオーディオ信号と不平衡アナログオーディオ信号に変換するモジュールです。
エンベデッドオーディオ信号は、24bit 48kHz(SDは20bit 48kHz)のフォーマットに対応し、
8chのAES/EBUデジタル音声と選択2chの不平衡アナログ音声を同時に出力できます。

 特長

  • ● 8chのAES/EBUデジタル音声と選択2chの不平衡アナログ音声を同時に出力
  • ● 筐体上部のディップスイッチの設定で出力の音声チャンネルを1〜8ch/9〜16chのどちらかに設定可能
  • ● 筐体上部のディップスイッチの設定で音声出力の遅延時間を調整可能 ※1
  • ● 3G-SDI、HD-SDIまたはSD-SDI入力を自動で認識 ※2
  • ※1 1/4フレームステップ(60Hz系:約8ms、50Hz系:約10ms)で、最大2フレーム(60Hz系:約64ms、50Hz系:約80ms)まで遅延可能です。
  • ※2 3G-SDIのLevel_Bデュアルリンクは未対応。3G-SDIの出力波形特性は、測定環境によりSMPTE規格を満たさない場合がございます。

 ブロック図

図をクリックすると拡大します。
