FS-20V
希望小売価格 210,000円 (税別)
希望小売価格 150,000円 (税別)
製品概要・特長仕様オプション

 製品概要

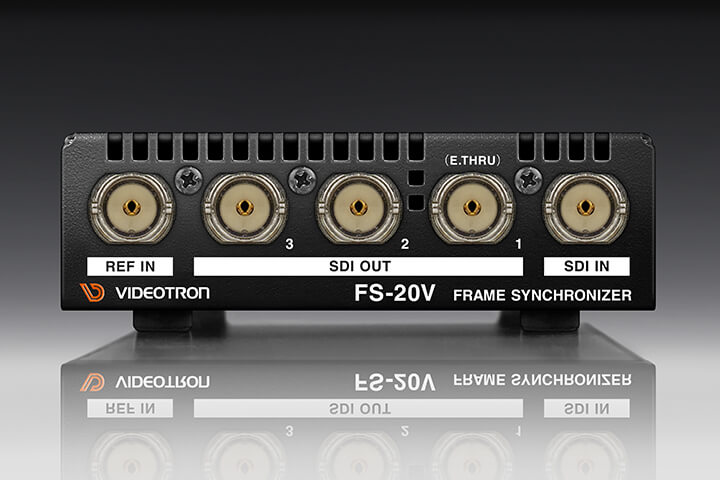

FS-20Vは3G-SDIおよびHD-SDIに対応したフレームシンクロナイザーです。非同期の映像信号をリファレンスに同期させることができます(対応フォーマット:1080p60A/59.94A/50A,1080i60/59.94/50,1080p30/29.97/25/24/23.98,1080sF30/29.97/25/24/23.98)。

 特長

  • ● SDI入力およびリファレンス入力(BBS、3値SYNC)のフォーマットを自動で認識 ※1
  • ● 動作モードはFS(FRAME SYNC:フレームシンクロナイザー)またはAVDL(LINE SYNC:ラインシンクロナイザー ※2 )に対応
  • ● プログレッシブ系フォーマットからインタレース系フォーマットへの簡易P/I変換 ※3
  • ● 簡易フレームレート変換に対応 ※4
  • ● 筐体上面のディップスイッチによる各種モード設定
  • ● 筐体側面のロータリースイッチで出力位相を調整(H粗調整, H微調整,V調整) ※5
  • ● 映像入力途絶に対する出力を設定可能(フリーズ、黒、カラーバー、途絶) ※6
  • ● エンベデッドオーディオ(48kHz 16ch)に対応 ※7
  • ● タイムコード、メタデータ、局間信号、字幕信号等のアンシラリデータは、全て通過 ※8、※9
  • ● 電源断で入力信号をバイパスするエマージェンシースルー機能搭載(SDI OUT1のみ対応)
  • ※1 リファレンスはBBS(525i,625i)、3値SYNC(1080i60/59.94/50,1080p30/29.97/25/24/23.98,1080sF24/23.98)に対応(10フィールドシーケンス非対応)
  • ※2 AVDLの引き込み範囲は最大5ライン
  • ※3 FSモードで、SDI入力が1080p60A/59.94A/50A、1080p30/29.97/25/24/23.98の場合のみ。音声、PAYLOAD ID以外のアンシラリデータは通過しません。
  • ※4 FSモードの場合のみ。音声、PAYLOAD ID以外のアンシラリデータは通過しません。
  • ※5 H位相粗調整:±28μs(約4μs単位)、H位相微調整:0〜280ドット(20ドット単位)、V位相:±7ライン。
  • ※6 FSモードは、フリーズ、黒、カラーバー、途絶、AVDLモードは、黒、カラーバー、途絶を選択可能。
  • ※7 エンベデッドオーディオは内部でリサンプリング処理を行い、音声クロック位相情報データを付加して出力。
  • ※8 FSモードの場合、エンベデッドオーディオ以外のアンシラリデータは、リファレンス信号と、入力信号が非同期の場合、その位相関係によってフレーム間で不連続、あるいは重複が発生します。リファレンス信号と、入力信号が同期している場合は、その不連続、重複は発生しません。簡易P/I変換を行う場合、タイムコードは除去します。
  • ※9 アンシラリデータ(エンベデッドオーディオ以外)の挿入ラインは入出力で変化しません。

 システム例

図をクリックすると拡大します。

 ブロック図

図をクリックすると拡大します。
