製品概要

HMS-30Bは1080p60/59.94/50/30/29.97/25/24/24sF/23.98/23.98sF、1080i60/59.94/50、720p60/59.94/50、525i、525p、625i、625p、VGA(640×480)60/59.94のHDMI信号を、3G-SDI、HD-SDI、SD-SDI信号に変換する装置です。フレームシンクロナイザーを内蔵しており、SDI出力信号をリファレンス信号に同期させることができます。HDMIのエンベデッド音声8chまたはAES/EBU 2chをSDI信号にエンベデッド音声として重畳でき、さらに平衡アナログ音声2ch、AES/EBU 2chを出力することができます。

 特長

• ● フレームシンクロナイザーを内蔵しており、SDI出力信号をリファレンス信号に同期させることが可能
• ● 平衡アナログ音声出力(3ピンキャノン)を2系統装備
• ● AES/EBU入出力(BNC 75Ω)を1系統装備 ※1
• ● HDMI入力部にケーブルイコライザーを搭載しており、最大30mまでのケーブル長を補償 ※2
• ● HDMI/DVI変換コネクターを使用することで、DVI信号も入力可能 ※3、※4
• ● 720p60/59.94/50から1080p・1080i60/59.94/50へ画角変換が可能
• ● P/I変換機能で、1080p60/59.94/50の入力を1080i60/59.94/50で出力可能 ※5
• ● 簡易フレームレート変換機能で、60Hz⇔59.94Hz、30Hz⇔29.97Hz、24Hz⇔23.98Hzの相互変換が可能
• ● HDMIエンベデッド音声8ch、AES/EBU2ch、内蔵400HzSin、内蔵1000HzSin、ミュートからチャンネルを任意に選択し、SDIエンベデッド音声出力に8ch重畳可能 ※6
• ● 音声ソースごとに、レベル調整(-30.0〜+20.0dB)が可能
• ● ゲンロックポジション調整機能により、任意の映像出力位相が可能

• ※1　1つの端子を入出力で兼用しております。入出力を同時に行うことはできません。
• ※2　使用するHDMIケーブルの特性など、条件によっては30mに満たない場合もございます。
• ※3　HDCPは未対応です。HDCP対応のグラフィックボード、DVDプレーヤー、Blu-rayレコーダーなど使用できない機器がございます。
• ※4　HDCP対応の有無については、それぞれのメーカーにお問い合わせ下さい。
• ※5　525p、625p、VGA入力時は自動的に525i、625iで出力されます。
• ※6　ドルビーデコーダーは内蔵しておりません。リニアPCMのみ対応しております。

 システム例

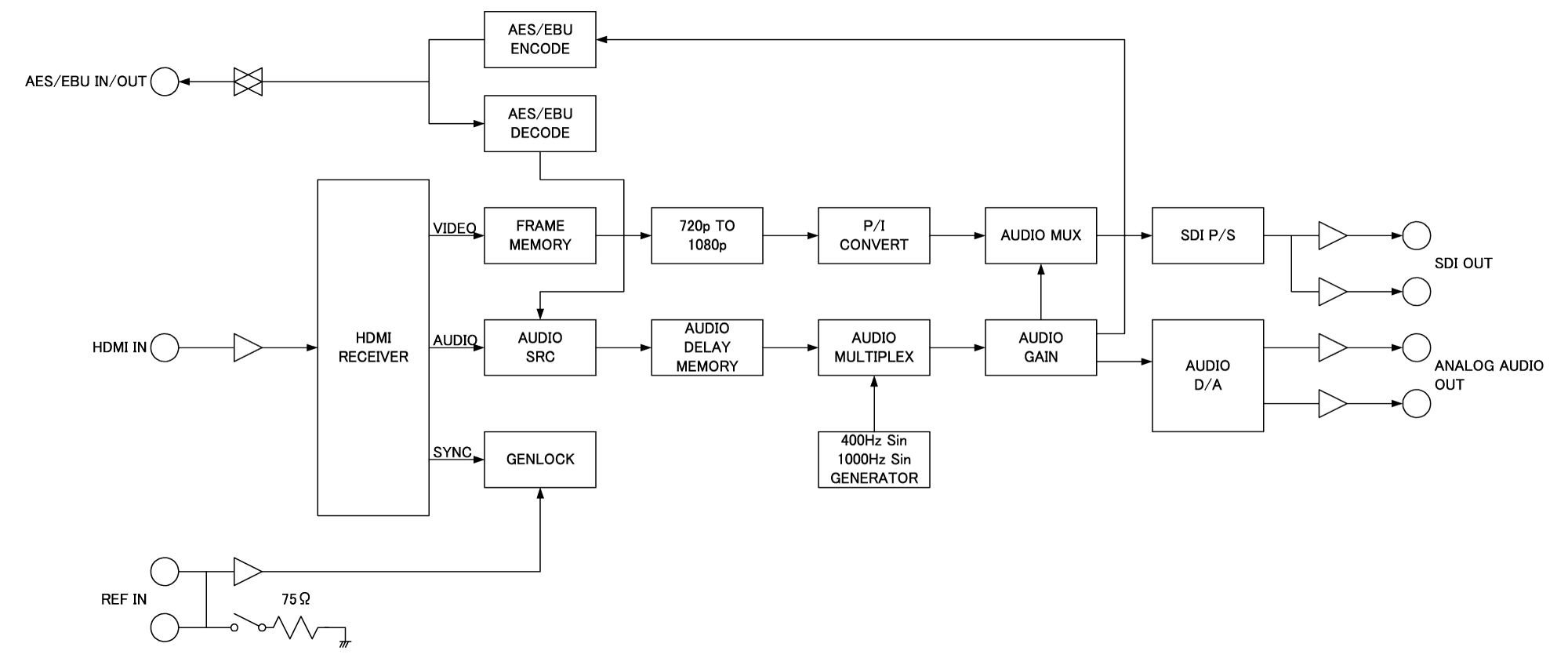

 ブロック図
