製品概要

HMS-30Hは1080p60/59.94/50/30/29.97/25/24/24sF/23.98/23.98sF、1080i60/59.94/50、720p60/59.94/50のHDMI信号を、3G-SDI、HD-SDI信号に変換する装置です。フレームシンクロナイザーを内蔵しており、SDI出力信号をリファレンス信号に同期させることができます。HDMIのエンベデッド音声8chまたはAES/EBU 2chをSDI信号にエンベデッド音声として重畳でき、さらに平衡アナログ音声2ch、AES/EBU 2chを出力することができます。

• ※ HDCPは未対応です。HDCP対応のグラフィックボード、DVDプレーヤー、Blu-rayレコーダーなど使用できない機器がございます。HDCP対応の有無については、各機器メーカーにお問い合わせ下さい。

特長

• ● フレームシンクロナイザーを内蔵しており、SDI出力信号をリファレンス信号に同期させることが可能
• ● 平衡アナログ音声出力（3ピンキャノン）を2系統装備
• ● AES/EBU入出力（BNC 75Ω）を1系統装備※1
• ● HDMI入力部にケーブルイコライザーを搭載しており、最大30mまでのケーブル長を補償※2
• ● HDMI/DVI変換コネクターを使用することで、DVI信号も入力可能
• ● 720pを1080pへ画角変換※3
• ● 1080pを1080iへ変換※3
• ● 60Hz⇔59.94Hz、30Hz⇔29.97Hz、24Hz⇔23.98Hzの相互変換※3
• ● HDMIエンベデッド音声8ch、AES/EBU2ch、内蔵400HzSin、内蔵1000HzSin、ミュートからチャンネルを任意に選択し、SDIエンベデッド音声出力に8ch重畳可能※4
• ● 音声ソースごとに、レベル調整（-30.0〜+20.0dB）が可能
• ● ゲンロックポジション調整機能により、任意の映像出力位相が可能

• ※1　1つの端子を入出力で兼用しております。入出力を同時に行うことはできません。
• ※2　使用するHDMIケーブルの特性など、条件によっては30mに満たない場合もございます。
• ※3　簡易変換です。高品質な変換を要する場合は、別途変換装置をご用意ください。
• ※4　ドルビーデコーダーは内蔵しておりません。リニアPCMのみ対応しております。

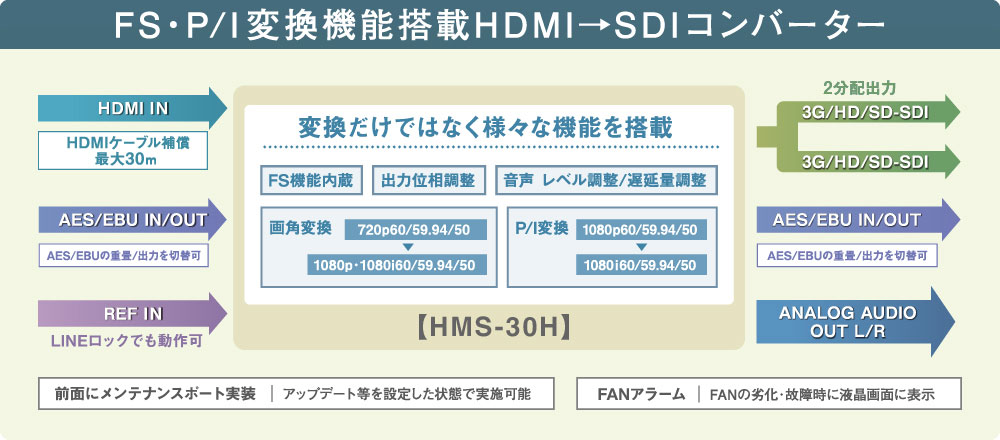

システム例

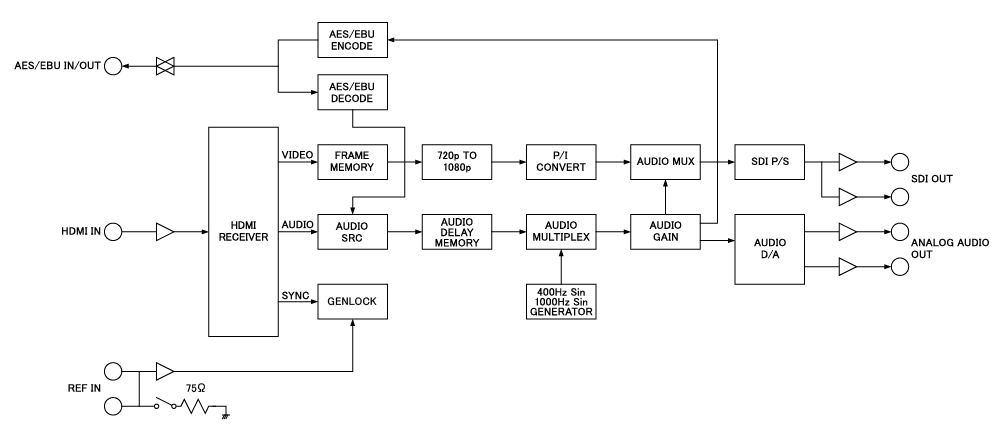

ブロック図
