製品概要

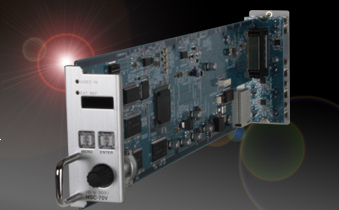

HSC-70Vシリーズは、3G-SDI/HD-SDI信号をSD-SDI(D1)信号およびNTSC信号へフォーマット変換するダウンコンバーターモジュールです。SD-SDI(D1)信号が入力された場合でもSD-SDI(D1)信号とNTSC信号を出力することができ、容易に3G・HD・SD混在システムを構築できます。また、エンベデッドオーディオ8chおよび字幕パケット・局間制御パケットを通過させることができます。

 特長

• ● 入力信号は、1080p/59.94(Level-A、Level-B)、1080i/59.94及び525iのSDI信号
• ● 出力信号は、525iのSDI信号、NTSC信号
• ● 入力信号を2分配して出力することが可能 ※HSC-70Vのみ。
• ● 5種類のアスペクト変換(スクイーズ、エッジクロップ、レターボックス[16：9、14：9、13：9］)が可能
• ● AFDパケット(SMPTE ST2016-3)を検出し、アスペクトの自動切り替えが可能
  ※BARデーターには対応しておりません。
• ● 輪郭強調が可能
• ● エンベデッド音声8chに対応
• ● 字幕パケット・局間制御パケット(ARIB STD-B37、STD-B39)を通過させることが可能
• ● 音声のレベル調整・チャンネル組み換え・ダウンミックスが可能
• ● 局間制御パケット(ARIB STD-B39)の音声モードを検出し、音声設定の自動切り替えが可能
• ● AES/EBU音声出力(BNC、75Ω)を1系統装備、手軽に音声信号をモニター可能
  ※HSC-70Vのみ。
• ● バランスアナログ音声出力を装備 ※HSC-70V-A、HSC-70V-ARのみ。
• ● リファレンス信号を入力することで、非同期入力が可能

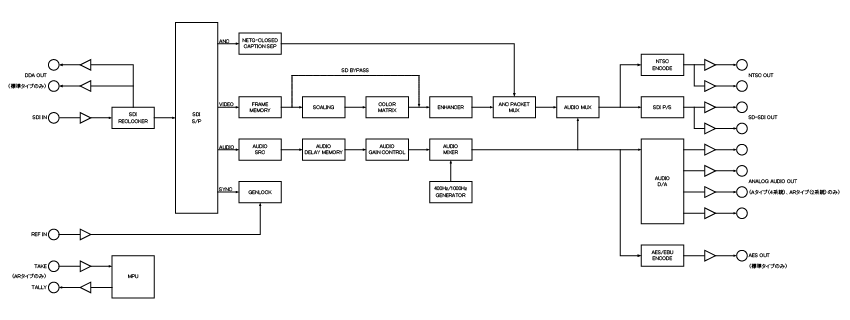

 ブロック図
