| HUC-70(本体) | UHD アップコンバーター |
| UHC7-10C-01(オプション) | PRC-0401接続用 パラレルリモートケーブル |
| PRC-0401(オプション) | 4接点に対応した操作パネルです。 プリセットパターンの切り替え等に使用できます。 |
| MCP-01F、-01FL、-02HL (オプション) |
ビデオプロセス、カラーコレクション機能を効率よく設定可能な操作パネルです。 同軸ケーブル、またはVbus筐体のLAN経由で接続し操作できます。 |
| GPI-70B(オプション) | 接点の入出力数を各16ch増やすことができます。 同軸ケーブルで接続します。 |
| 分割方式選択 | SQUARE DIVISION(SQD) | スクウェアディビジョンの分割方式に対応した信号を出力 |
| 2 SAMPLE INTERLEAVE(2SI) | 2サンプルインターリーブの分割方式に対応した信号を出力 | |
| カラリメトリ選択 | BT.709→BT.2020 | 入力信号がBT709の色域の時、BT.2020の色域に変換
|
| カラー コレクション |
R/G/Bガンマ調整 | 調整範囲は0.40〜1.60/0.01ステップ |
| R/G/Bレベル調整 | 調整範囲は-50.0〜＋50.0%/0.1ステップ | |
| R/G/Bホワイト バランス調整 |
調整範囲は-50.0〜＋50.0%/0.1ステップ | |
| R/G/Bブラック バランス調整 |
調整範囲は-50.0〜＋50.0%/0.1ステップ | |
| 映像調整 | Yガンマ調整 | 調整範囲は0.40〜1.60/0.01ステップ |
| Yレベル調整 | 調整範囲は-50.0〜+50.0%/0.1ステップ | |
| Yオフセット調整 | 調整範囲は-50.0〜+50.0%/0.1ステップ | |
| PbPr色相調整 | 調整範囲は-180.0〜+180.0°/0.1ステップ | |
| PbPr彩度調整 | 調整範囲は-50.0〜+50.0/0.1ステップ | |
| 輪郭補正 | 調整範囲は0〜100/1ステップ | |
| IP変換設定
IP変換の動きを
5種類の中から 選択します。 |
SLOW | 静止画／動画の判定を静止画よりにします。 動きの遅い素材用。 |
| NORMAL | 静止画／動画の判定を標準的な設定にします。通常設定。 | |
| FAST | 静止画／動画の判定を動画よりにします。 動きの速い素材用。 |
|
| MOVE | 常に動画判定します。 | |
| SUPER | CG、スーパー素材用の設定です。 | |
| HDR | SDRの素材をHLG方式の輝度レベルに変換します。デフォルトで100％(SDR)の輝度レベルを、100nit(HLG)になるようにマッピングします。調整により設定した閾値を超えた輝度レベルを、100〜1200nit(HLG)に非線形でマッピングし、簡易的にHDR表示することができます。 | |
| プリセット | カラーコレクション／映像調整／輪郭補正を4つのプリセットに登録できます。電源起動時に指定のプリセットを読み出す設定も可能です。
|
|
| アンシラリパケット通過機能 | アンシラリパケット(音声8ch、任意の2ラインのVANC、ATC)を通過させる機能があります。VANC信号についてはユーザー定義で、通過元／通過先の2ラインを任意に指定し、通過させることができます。ATC信号は9ラインのVITC信号を通過させます。入出力のフォーマットが異なる場合は、出力されるコマに合わせてタイムコードが間引かれます。 | |
| 2フレーム遅延設定 | 1080p/59入力1080p/59出力、または1080p/50入力1080p/50出力時は、1フレーム遅延で出力されるため、ODDのTCがリファレンス信号基準でEVENのタイミングで出力されてしまいます。この不一致を避けたい場合、出力を2フレーム遅延にすることで回避することが可能です。
|
|
| モジュールリンク機能 | 2台のHUC-70の映像フレームを同期させるモジュールリンク機能があります。非同期のFILL、KEY信号等をリファレンス信号に同期した4Kクワッドリンク信号に変換することができます。本体背面のPANEL端子を使用し、2台のモジュールを同軸ケーブルで接続します。モジュールリンク中は、ゲンロックポジション、分割方式、IP変換設定、2フレーム遅延設定も同期します。
|
|
| 起動時設定 | 起動時に指定したプリセットパターンを読み出します。 | |
| Level A⇔B変換 | 動作フォーマットが3G Level-A、Bの1080p/59、または1080p/50の時、入力信号は動作フォーマットと同じフレームレートであれば3G Level-A、Bどちらにも対応します。 | |
| フリーズ機能 | 入力信号が抜けた時、直前の映像をフリーズすることができます。信号が抜けた時の振る舞いは、設定により未処理／黒味／フリーズを選択できます。外部接点により強制フリーズすることも可能です。 | |
| 出力位相調整 | 出力の位相を任意の位置に設定可。 H：±2199,V：±1124 |
|
| リファレンス信号
外部同期/ライン
ロックに対応。 |

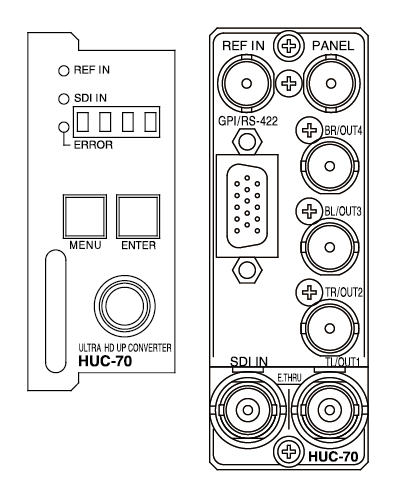

LINE DIRECT | ラインロックで動作 ※ 出力位相は不定です。 |
| EXT SUB | リファレンスロックで動作。Vbus筐体のリファレンスバスからリファレンス信号を受信します。 | |
| EXT DIRECT | リファレンスロックで動作。HUC-70背面のREF INコネクターからリファレンス信号を受信します。Vbus筐体にリファレンス信号を供給する機能はありません。リファレンス信号が未入力の時はラインロックで動作します。 | |
| SNMP監視/制御 | SNMPで入力信号、リファレンス信号のステータス監視ができます。また、SNMP経由でプリセットの切り替え制御等が可能です。 | |
| GPI制御 | 接点の入出力が各4chあります。フリーアサインで、任意の機能を割り当てることができます。 | |
| 入力信号 | REF IN | BBS：0.43Vp-p/75Ω 3値SYNC：0.6Vp-p/75Ω、BNC 1系統 |
| SDI IN | SMPTE424M/292M-A 0.8Vp-p/75Ω、BNC 1系統 | |
| 出力信号 | OUT 1〜4 (TL/TR/BL/BR) |
SMPTE424M/292M-A準拠、 0.8Vp-p±10%/75Ω、BNC各1系統 (OUT1はSDI INのインプットスルー出力に対応) |
| 外部I/F | PANEL | 2Vp-p/75Ω、BNC 1系統 |
| RS-422/GPI | D-sub15(f)高密度タイプ、インチネジ 1系統 | |
| 映像 フォーマット※ |
SDI IN |
|
| OUT 1〜4 |
|
|
| リファレンスフォーマット | 1080i/59/50、1080p/23.98/24/29.97、 1080psf/23.98/24、525i、625i |
|
| 質量 | 約0.5kg(コネクターモジュールを含む) | |
| 動作温度 | 0〜40℃ | |
| 動作湿度 | 20〜80％RH(ただし結露なき事) | |
| 消費電力 | 20VA(5V,4A) | |
| 販売開始年月 | 2016年9月 | |
| 入力特性 | SDI IN | 分解能 | 10bit | |
| サンプリング周波数 | 3G：148.5/148.35MHz、HD：74.25/74.18MHz | |||
| イコライザー特性 | 3G：80m(5CFB)、HD：100m(5CFB) | |||
| 信号振幅 | 0.8Vp-p/75Ω | |||
| 反射減衰量 | 3G：5MHz〜1.485GHz、15dB以上 3G：1.485GHz〜2.97GHz、10dB以上 HD：5MHz〜1.485GHz、15dB以上 |
|||
| 出力特性 | OUT 1〜4 |
分解能 | 10bit | |
| サンプリング周波数 | 3G：148.5/148.35MHz、HD：74.25/74.18MHz | |||
| 信号振幅 | 0.8Vp-p±10%/75Ω | |||
| 反射減衰量 | 3G：5MHz〜1.485GHz、15dB以上 3G：1.485GHz〜2.97GHz、10dB以上 HD：5MHz〜1.485GHz、15dB以上 |
|||
| 立ち上がり/ 立ち下がり時間 |
3G：135ps以下(20%〜80%間) HD：270ps以下(20%〜80%間) |
|||
| オーバーシュート | 10%以下 | |||
| DCオフセット | 0V±0.5V | |||
| ジッター特性 | アライメント | 3G：0.3UI以下、HD：0.2UI以下 | ||
| タイミング | 3G,HD：1.0UI以下 | |||
| 音声サンプリング周波数 | 48kHz | |||
| 音声チャンネル数 | 8CH | |||
| 映像音声入出力遅延 (ゲンロックポジションH=0、V=0) |
1080i/59入力、1080p/59出力：約33ms遅延 1080p/59入力、1080p/59出力：約16/33ms遅延※ 1080psf/29.97入力、1080psf/29.97出力：約66ms遅延 1080p/29.97入力、1080p/29.97出力：約33ms遅延 1080psf/23.98入力、1080psf/23.98出力：約83ms遅延 1080p/23.98入力、1080p/23.98出力：約42ms遅延 1080i/50入力、1080p/50出力：約40ms遅延 1080p/50入力、1080p/50出力：約20/40ms遅延※ 1080psf/24入力、1080psf/24出力：約83ms遅延 1080p/24入力、1080p/24出力：約42ms遅延
|
|||
| 信号引き込み範囲 | FS機能内蔵により無制限 | |||
| PANEL | 300m/5C2V
|
|||
| GPI/RS-422 | 接点入力 | 12mA最大定格 | ||
| 接点出力 | 60V/300mA最大定格 | |||
| RS-422I/F ※ 将来拡張用。 | TxD：3.3V/MAX、RxD：-7.5V〜12.5V 最大定格 | |||

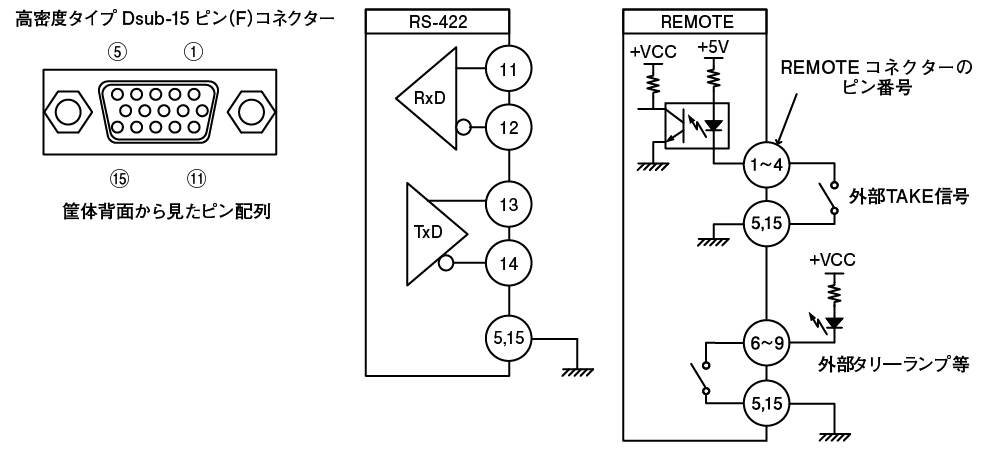

| ピン番号 | I/O | 信号 | 機能 |
| 1 | I | 接点入力 | プリセット切替、フォーマット切り替え制御等 |
| 2 | I | 接点入力 | プリセット切替、フォーマット切り替え制御等 |
| 3 | I | 接点入力 | プリセット切替、フォーマット切り替え制御等 |
| 4 | I | 接点入力 | プリセット切替、フォーマット切り替え制御等 |
| 5 | ― | GND | 信号GND |
| 6 | O | 接点出力 | プリセット、フォーマット、アラームのタリー等 |
| 7 | O | 接点出力 | プリセット、フォーマット、アラームのタリー等 |
| 8 | O | 接点出力 | プリセット、フォーマット、アラームのタリー等 |
| 9 | O | 接点出力 | プリセット、フォーマット、アラームのタリー等 |
| 10 | +12V | 電源 | テスト用+12V電源 |
| 11 | I | RxD | RS-422 IFのデータ入力端子 ※将来拡張用 |
| 12 | I | /RxD | RS-422 IFのデータ入力端子 ※将来拡張用 |
| 13 | O | TxD | RS-422 IFのデータ入力端子 ※将来拡張用 |
| 14 | O | /TxD | RS-422 IFのデータ入力端子 ※将来拡張用 |
| 15 | ― | GND | 信号GND |
