スーパーインポーズ機能付き
ロゴ・ジェネレーター
LG-70V
希望小売価格　550,000円 (税別)
図をクリックすると拡大します。
機能
静止画
ファイル 		画像サイズ HD：1920×1080、SD：720×486(525i)、720×576(625i)
転送画像
フォーマット		 32bit非圧縮TIFF形式(RGBα)
非圧縮TARGA形式(αチャンネル付き)
JPEG形式(24bit RGB各8bit)
※ JPEGファイルを表示するときのKEY出力は、100%キーを出力します。
登録枚数 16枚(Key付き静止画)
静止画ファイルの転送は専用アプリケーションで行います。
プリセット フラッシュメモリーに記録した16枚の静止画の中から任意の2画像を 選択し、プリセットパターンとして10個登録できます。
表示位置設定等は専用アプリケーション又はモジュール正面操作機で行います。
外部制御 プリセット選択 登録したプリセットパターンは10個の接点で直接切り替えることができます。接点入力後、2フレームで切り替わります。
TAKE1 CH1スーパーのON/OFF制御ができます。
TAKE2 CH2スーパーのON/OFF制御ができます。
スーパーインポーズ LINE信号に静止画ファイルをスーパーインポーズすることができます。
エマージェンシー
スルー		 電源OFF、またはモジュールを筐体から引き抜いた時、
エマージェンシースルー機能が働き、LINE信号がスルーします。
エマージェンシースルーに対応した出力はLINE OUT 1のみです。

定格
入力信号 REF IN BBS、0.43Vp-p/75Ω、BNC 1系統
または3値SYNC、0.6Vp-p/75Ω、BNC
LINE IN SMPTE292M、SMPTE259M-C準拠
0.8Vp-p/75Ω、BNC 1系統
出力信号 LINE OUT
1、2		 SMPTE292M、SMPTE259M-C準拠
0.8Vp-p±10%/75Ω、BNC 各1系統
外部 I/F REMOTE
(PARALLEL)		 Dsub-15(f)高密度タイプ、インチネジ 1系統
接点入力×12
RS-422 Dsub-9(f)インチネジ 1系統
映像フォーマット HD：1080i/59.94、1080i/50　　SD：525i/59.94、625i/50
動作温度 0〜40℃
動作湿度 20〜80％RH(ただし結露なき事)
消費電力 6VA(5V, 1.2A)

性能
入
力
特
性		 LINE IN 分解能 10bit
サンプリング周波数 HD：74.18MHz、SD：13.5MHz
イコライザー特性 HD：100m/5CFB、SD：300m/5CFB
反射減衰量 HD：5MHz〜742.5MHz、15dB以上
HD：742.5MHz〜1.485GHz、10dB以上
SD：5MHz〜270MHz 、15dB以上
出
力
特
性		 LINE OUT
1、2		 分解能 10bit(FILL、KEYファイルは8bit)
サンプリング周波数 HD：74.18MHz、SD：13.5MHz
信号振幅 0.8Vp-p±10%/75Ω
反射減衰量 HD：5MHz〜742.5MHz、15dB以上
HD：742.5MHz〜1.485GHz、10dB以上
SD：5MHz〜270MHz、15dB以上
立ち上がり/立ち下がり時間 HD：270ps以下(20%〜80%間)
SD：0.4ns〜1.5ns(20%〜80%間)
オーバーシュート 10%以下
DCオフセット 0V±0.5V
ジッター特性 アライメント 0.2UI
タイミング HD：1.0UI、SD：0.2UI
映像入出力最短遅延 HD：約1.0μs、SD：約3.0μs

専用アプリケーションPC推奨動作環境
OS Windows 7 Professional/Ultimate 32/64bit、
Windows 8.1 Pro 32/64bit、
Windows 10 Pro 32/64bit
CPU 1GHz以上
RAM 2GB以上
ハードディスク空き容量 20GB以上
モニタ 1024×768ピクセル以上　65536色以上
LAN 10/100BASE RJ-45端子

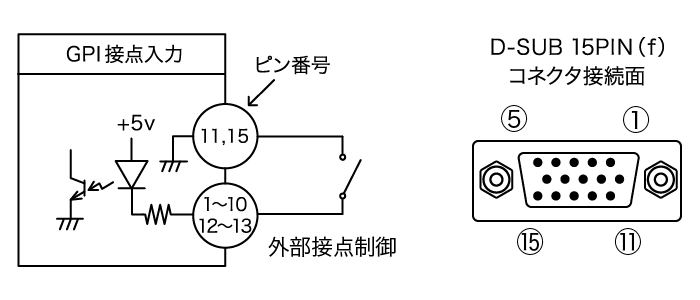

REMOTE仕様(PARALLEL)　APCなど外部装置から表示画面の切り替え制御ができます。
ピン番 信号 機能
1〜10 PI 0〜PI 9 プリセット1〜10 ※1、※2
11、15 GND グランド
12 PI 10 TAKE1：CH1スーパーの表示制御 ※2、※3
13 PI 11 TAKE2：CH2スーパーの表示制御 ※2、※3
14 PI 12 未使用
※1　100msの接点トリガーで制御します。後取り優先です。複数のトリガーが同時に発生した場合、プリセット番号の若番が出力されます。
※2　TTL信号で制御する際は、吸い込み電流が12mAまで耐えられるデバイスで駆動してください。
※3　オルタネイト制御／トリガー制御切替可。
※注.外観及び仕様は変更することがあります。SR11
