製品概要

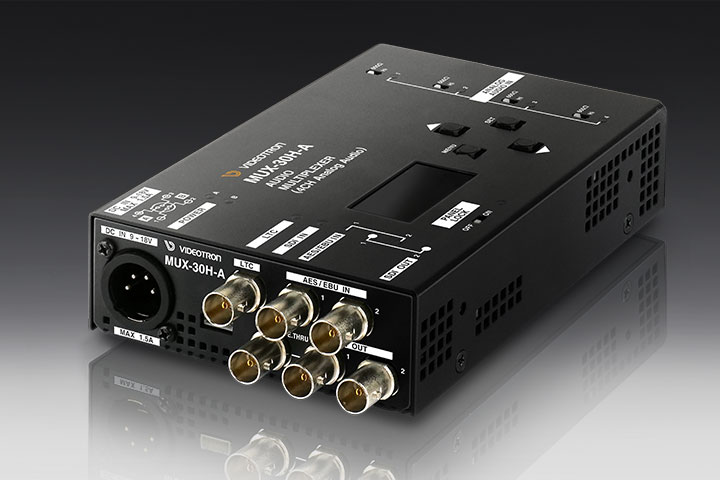

MUX-30H-AはHD-SDIと3G-SDI(Level-A)に対応した音声マルチプレクサーで、SDI信号にAES/EBU、ANALOGを重畳します。同期方式はラインロックで、対応フォーマットは、1080i60/59.94/50, 1080p30/29.97/25/24/23.98,1080sF30/29.97/25/24/23.98, 1080p60A/59.94A/50Aです。入力SDI信号のエンベデッド音声16chとAES/EBU(2系統4ch)、ANALOG(4ch)を組み替えるリマッピング機能、音声レベルの調整機能、音声遅延機能を提供します。

特長

• ● SDI入出力信号は、3G-SDI(Level-A)、HD-SDIに対応※1、2、3
• ● エンベデッド音声16CHに対応

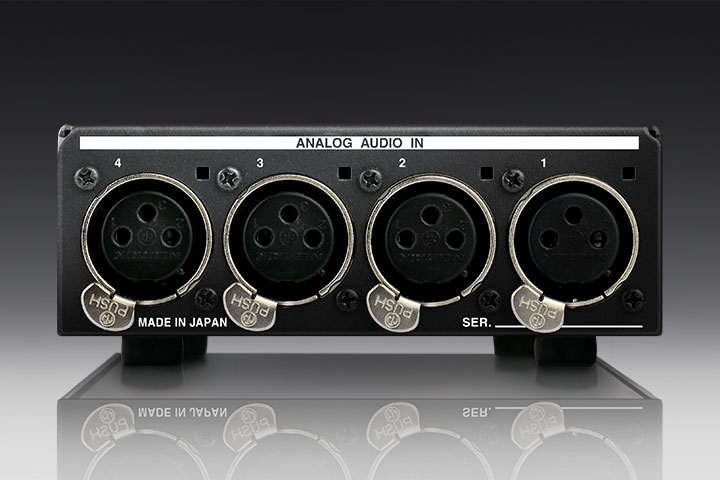

• ● バランスアナログ音声4系統入力およびAES/EBUデジタル音声信号2系統入力に対応
• ● 音声チャンネル組み換え、ゲイン、ダウンミックス、任意チャンネルのミックス、オーディオ・オーバー機能を搭載

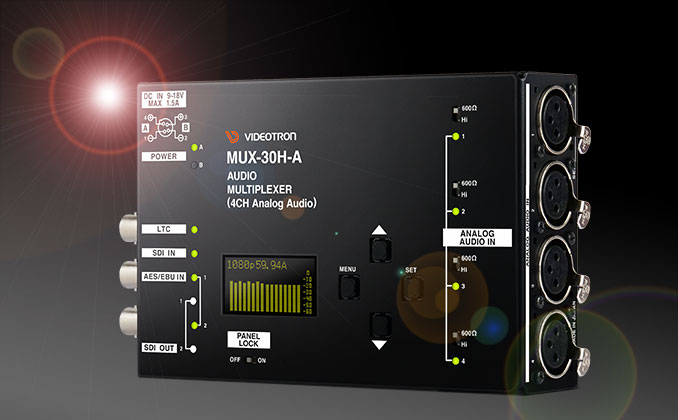

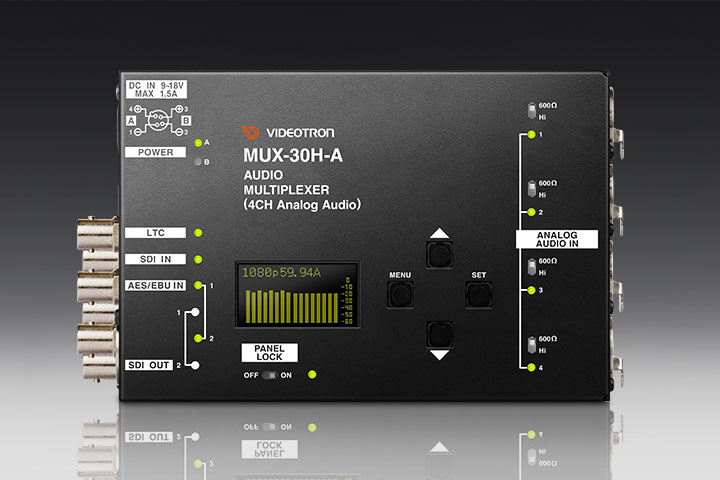

• ● 本体正面表示器を搭載し、音声ピークメーター、各種設定情報を表示
• ● エンベデッドオーディオを1msステップで、最大300msまで遅延
• ● エンベデッドオーディオの音声レベルを各チャンネルで-30dB〜+20dBの範囲で調整
• ● 音声のリマッピングパターン、レベルを8パターンのプリセット登録可能
• ● AES/EBU信号は48kHz 24bit 非同期音声に対応
• ● 局間制御パケット(ARIB STD-B39)のカレント音声モードを検出し、設定プリセットを自動切り替え
• ● SDI OUT1はエマージェンシースルーに対応

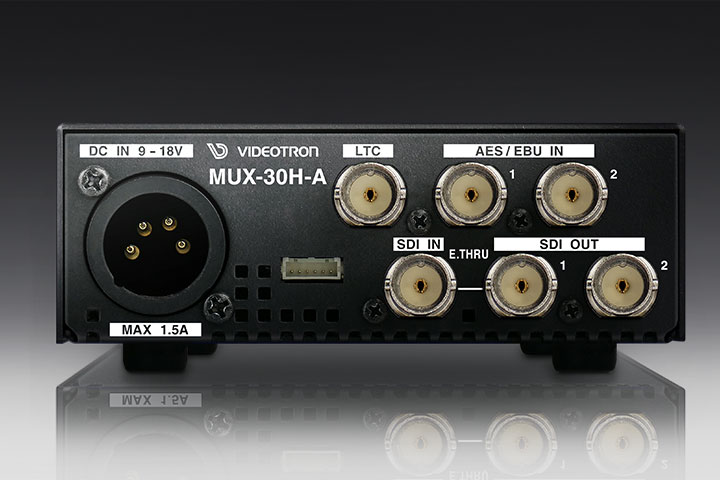

• ● LTC信号を入力し、タイムコードパケット(SMPTE RP188)を重畳可能(オンスクリーン表示も可能)
• ● オプションにて電源二重化対応可能※4

• ※1　HANC領域のアンシラリデータは、音声、RP188、352Mを通過、VANC領域のアンシラリデータは全て通過(Y領域のみ)
• ※2　放送局間制御パケットに対応するフォーマットは1080i/59.94(20/583ライン)、1080p/59.94A(20ライン)のみ(ARIB TR-B23で規定するラインに含まれるパケットのみ有効)
• ※3　PAYLOAD IDはメニュー設定により通過、カスタム、削除が可能
• ※4　電源二重化対応のため、MUX-30U-02と2台目のVAC-12V03Aをご用意ください。

システム例

ブロック図
