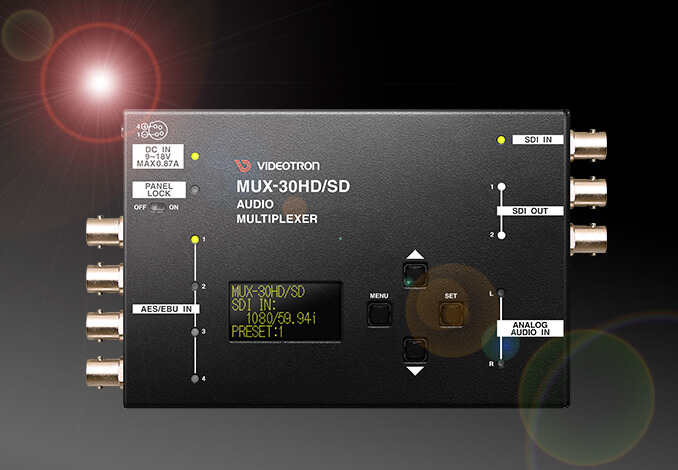

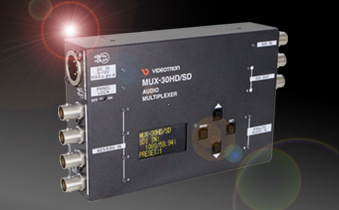

製品概要

MUX-30HD/SDは1080p 59.94/60/50/25/29.97/30/23.98/24、1080psF 23.98/24、1080i 59.94/60/50、720p 59.94/60、525i、625iのSDI信号にAES/EBUの4CH信号をエンベデッド音声として重畳させることができます。さらに入力SDI信号に重畳されているエンベデッド音声8CHとAES/EBU4系統(8CH)で入力された音声及びANALOG入力音声の2CHを自由に組み替えるリマッピングを備えています、またリマッピング後の各CH音声レベルを±12dBの範囲で調整と最大1000ms遅延機能も備えています。

 特長

• ● SDI信号上のエンベデッドオーディオ8CH、AES/EBU信号4系統(8CH)を任意の音声チャンネルにリマッピング可能
• ● 出力音声の遅延時間を8msステップで、最大1000msまで設定可能
• ● エンベデッドオーディオの音声レベルを各チャンネルで±12dBの範囲で調整可能(1dB step)
• ● 音声のリマッピングパターン、レベルを4つプリセット可能

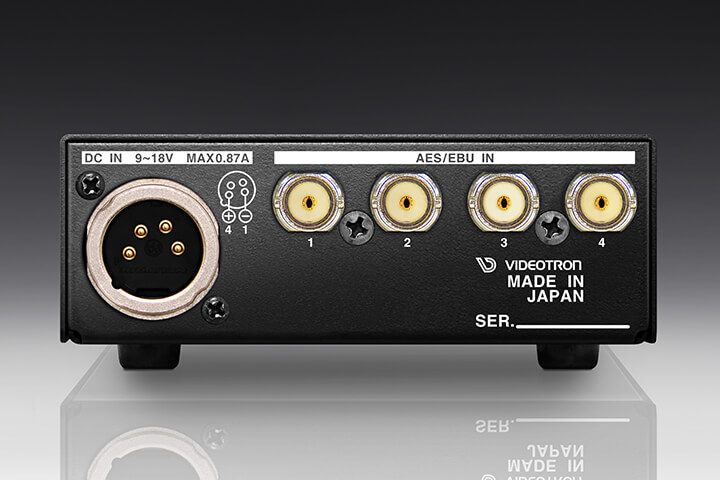

• ● AES/EBU信号は48kHz　24bit(SD-SDIは20bit)非同期音声に対応

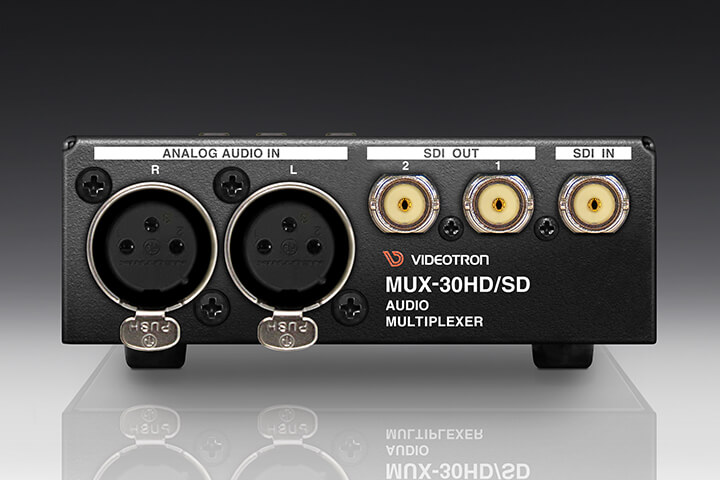

• ● ANALOG AUDIO LR 2CH平衡入力に対応
  ※不平衡入力には変換ケーブルで対応。ケーブルはお客様でご用意下さい。
• ● VANCはそのまま通過
  ※HANCは、HD、3Gの時にYチャンネル側通過、Cチャンネル及びSD時非通過。
• ● SDI OUT1はエマージェンシースルーに対応

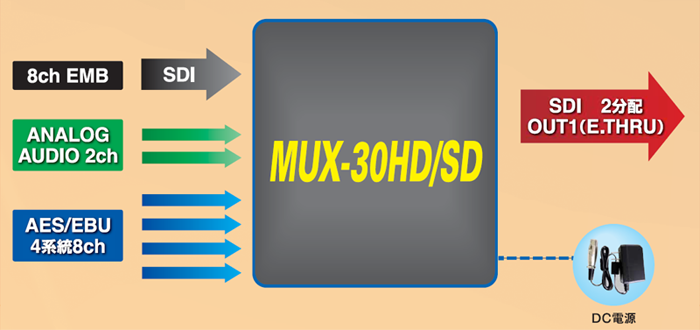

 システム例

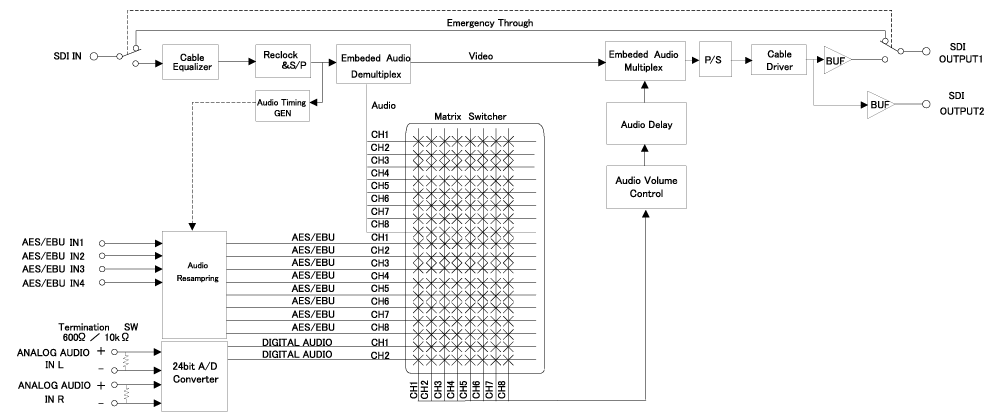

 ブロック図
