正面･背面図

図をクリックすると拡大します。

MUX-70U

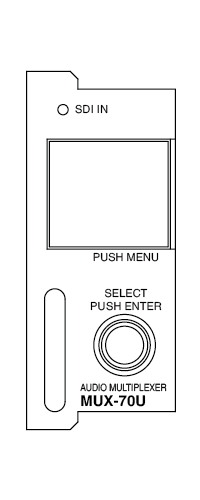

正面

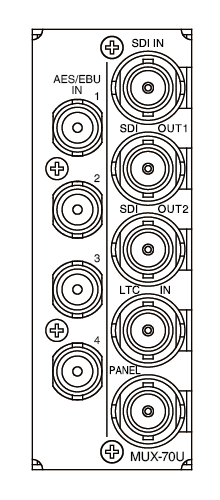

MUX-70U
標準タイプ

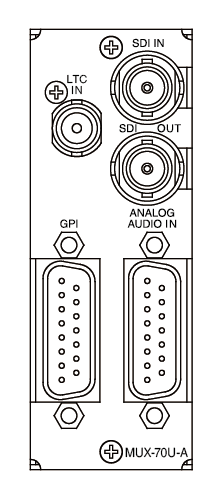

MUX-70U-A
アナログ4入力

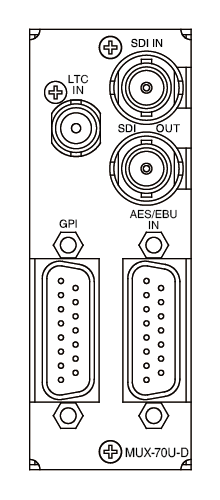

MUX-70U-D
デジタル8入力

仕様

構成

MUX-70U	12G対応音声マルチプレクサ―(デジタル4入力) AES/EBUデジタル音声信号4系統(8CH)、PANEL端子付き
MUX-70U-A	12G対応音声マルチプレクサ―(アナログ4入力) バランスアナログ音声入力4CH、リモート端子付き
MUX-70U-D	12G対応音声マルチプレクサ―(デジタル8入力) AES/EBUデジタル音声信号8系統(16CH)、リモート端子付き
MUX-70U-01 (オプション)	デジタル音声用BNC変換ケーブル(BNC8個) MUX-70U-Dで使用可能なDsub→BNC変換オプションケーブル [1m]
MUX-70U-01P3 (オプション)	デジタル音声用BNC変換ケーブル(BNC8個 PLUG 3m) MUX-70U-Dで使用可能なDsub→BNC PLUG変換オプションケーブル [3m]
MUX-70U-02 (オプション)	アナログ音声用変換ケーブル(キャノン3ピンメス4個) MUX-70U-Aで使用可能なDsub→3ピンキャノン(メス)変換オプションケーブル (4CH対応) [1m]
MUX-70U-03 (オプション)	アナログ音声用変換ケーブル(キャノン3ピンオス4個) MUX-70U-Aで使用可能なDsub→3ピンキャノン(オス)変換オプションケーブル (4CH対応) [1m]
MUX-70U-04 (オプション)	デジタル音声用BNC変換ケーブル(BNC4個） MUX-70U-Dで使用可能なDsub→BNC変換オプションケーブル [1m]
MUX-70U-04P3 (オプション)	デジタル音声用BNC変換ケーブル(BNC4個 PLUG 3m) MUX-70U-Dで使用可能なDsub→BNC PLUG変換オプションケーブル [3m]

機能

同期機能	AVDLモード	リファレンスと入力が同期している場合に設定位相で出力します。ブランキングスイッチャー後段の映像ショックを吸収します。最大1フレームの映像引き込みが可能です。
同期機能	FSモード	非同期の入力をリファレンスに同期して出力します。
リファレンス	EXT SUB	Vbus筐体内のサブリファレンスに同期します。
リファレンス	LINE IN	入力信号に同期します。
ゲンロックポジション調整機能		SDI出力の位相を調整できます。
音声処理	遅延調整	SDI入力信号に重畳されているエンベデッド音声、AES/EBU、ANALOGの遅延を1ms単位（1ms～1000ms）で任意に設定できます。
	レベル調整	SDI入力信号に重畳されているエンベデッド音声、AES/EBU、ANALOGのレベル調整が可能です。
	チャンネル組み換え	SDI入力信号に重畳されているエンベデッド音声、AES/EBU、ANALOGのチャンネル組み換えが可能です。
	ダウンミックス	SDI入力信号に重畳されているエンベデッド音声をダウンミックスすることが可能です。
	オーディオオーバー	SDI入力信号に重畳されているエンベデッド音声に指定チャンネルの音声をオーバーレイすることが可能です。
映像処理	フリーズ	入力に対してフレームまたはフィールドでフリーズします。 ※ 入力映像断の場合は、フリーズ画像のノイズが混入する場合があります。 ※ FSモーのみ使用可能です。
	遮断	入力断または接点制御により出力映像を遮断します。
	黒味	入力断に対して黒味を表示します。
タイムコード処理	LTC受信	LTC信号を受信し、タイムコードパケット（SMPTE RP188）を重畳できます。
	モジュール間タイムコード同期	モジュール間通信機能により同一筐体内のMUX-70Uとタイムコード情報を同期可能。 ※ モジュール間通信は1筐体内で1モジュールのみMASTER設定可能（他のモジュールはSUBまたは無効に設定）。
	オンスクリーン表示	タイムコード情報をオンスクリーン表示可能 ※ SDI-OUT3,4のみ。
カスタムPAYLOAD ID重畳		PAYLOAD IDにカスタム設定値を重畳することが可能です。 ※ メニュー設定により通過、カスタム、デフォルト、削除を選択可能。
設定プリセット		設定プリセットを登録できます。
リモート制御		接点信号により、プリセット呼び出しが可能です。 ※ Aタイプ、Dタイプのみ。
NETQ受信		局間制御パケット(ARIB STD-B39)のカレント音声モードを検出し、設定プリセットを自動で切り替えることが可能です。 ※ ARIB TR-B23、ARIB TR-B42で規定のラインにおけるパケットのみ有効。
簡易テスト信号出力		簡易テスト信号(映像/音声)を出力することが可能です。また、外部音声入力をエンベデッド音声に重畳できます。
アラーム機能	SDI入力信号アラーム	SDI入力信号の途絶を検出した場合、Vbus筐体経由でSNMPトラップの発報、接点出力することが可能です。
	リファレンス信号アラーム	リファレンス信号の途絶、SDI信号入力とのフォーマット不適合を検出した場合、Vbus筐体経由によるSNMPトラップを発報、接点出力することが可能です。
	AVDL引き込み範囲外アラーム	AVDLの引き込み範囲外に位相がずれたことを検出し、Vbus筐体経由によるSNMPトラップ発報、接点出力が可能です。
	音声無音検出アラーム	指定する任意の音声チャンネルに対し、設定した無音条件を満たした際にVbus筐体経由でSNMPトラップを発報することが可能です。無音条件は、AND/OR、無音時間(3～90秒)、無音閾値(－50～－80dBFs)

定格

入力信号	SDI IN	SMPTE 2082-1(TYPE1 MODE1)/ 2081-1(TYPE2 MODE1)/424M/292M準拠、 0.8Vp-p/75Ω、BNC 1系統
	LTC IN	SMPTE 12M準拠、0.5～4.5Vp-p/10kΩ以上、 BNC 1系統
	AES/EBU IN	SMPTE 276M準拠、100mV～1.1Vp-p/75Ω BNC 4系統8CH(標準タイプ) Dsub-15(f) 8系統16CH(Dタイプ)
	ANALOG AUDIO IN	最大入力24dBm/600Ω、バランス Dsub-15(f) 4CH(Aタイプ)
出力信号	SDI OUT	SMPTE 2082-1(TYPE1 MODE1)/ 2081-1(TYPE2 MODE1)/424M/292M準拠、 0.8Vp-p/75Ω、BNC 1系統
出力信号	SDI OUT2 ※ MUX-70Uのみ　(SDI OUT分配出力)。	SMPTE 2082-1(TYPE1 MODE1)/ 2081-1(TYPE2 MODE1)/424M/292M準拠、 0.8Vp-p/75Ω、BNC 1系統
外部インターフェース	GPI	Dsub-15(f)(Aタイプ、Dタイプ) 接点入力×6　接点出力×6
映像フォーマット		2160p60/59.94/50 (12G-SDI MODE1 Y:Cb:Cr=4:2:2 10bit） 2160p30/29.97/25/24/23.98 (6G-SDI MODE1 Y:Cb:Cr=4:2:2 10bit) 1080p60/59.94/50(3G Level-A, Level-B) 1080p30/29.97/25/24/23.98 1080psF30/29.97/25/24/23.98 1080i60/59.94/50 720p60/59.94/50
音声フォーマット	SDIエンベデッド	非圧縮リニアPCM 48kHz/24bit
音声フォーマット	AES/EBU入力	非圧縮リニアPCM 32kHz・44.1kHz・48kHz/16～24bit
質量		0.6kg
動作温度・動作湿度		0～40℃・20～80％RH(ただし結露なき事)
消費電力		MUX-70U：10.0VA(5V, 2.0A) MUX-70U-A：11.0VA(5V, 2.2A) MUX-70U-D：10.5VA(5V, 2.1A)
販売開始年月		2018年1月

性能

入力特性	SDI IN	分解能		10bit
		サンプリング周波数		12G：594MHz・593.4MHz 6G：297MHz・296.7MHz 3G：148.5MHz・148.35MHz HD：74.25MHz・74.17MHz
		反射減衰量		5MHz～1.485GHz：15dB以上 1.485GHz～3GHz：10dB以上 3GHz～6GHz：7dB以上 6GHz～12GHz：4dB以上
	エンベデッド音声, AES/EBU音声通過特性 (サンプリングレート48kHz時)	振幅リプル		19kHzまで+0.00, -0.05dB以内
		振幅減衰		19kHzまで-0.05dB以内、 19kHz～20kHzまで-0.20dB以内
出力特性	SDI OUT SDI OUT2 ※ SDI OUT2は　 MUX-70Uのみ。	分解能		10bit
		サンプリング周波数		12G：594MHz・593.4MHz 6G：297MHz・296.7MHz 3G：148.5MHz・148.35MHz HD：74.25MHz・74.17MHz
		信号振幅		0.8Vp-p±10%/75Ω
		反射減衰量		5MHz～1.485GHz：15dB以上 1.485GHz～3GHz：10dB以上 3GHz～6GHz：7dB以上 6GHz～12GHz：4dB以上
		立ち上がり/ 立ち下がり時間		12G：45ps以下(20%～80%間) 6G：80ps以下(20%～80%間) 3G：135ps以下(20%～80%間) HD：270ps以下(20%～80%間)
		オーバーシュート		10%以下
		DCオフセット		±500mV以内
		ジッター特性	アライメント	12G/6G/3G：0.3UI以下 HD：0.2UI以下
			タイミング	12G：8.0UI以下 6G/3G：2.0UI以下 HD：1.0UI以下
エンベデッドオーディオ		分解能		12G/6G/3G/HD：24bit
		サンプリング周波数		48kHz
		チャネル数		12G/6G/3G Level-A/HD : 16ch 3G Level-B : 32ch
入出力遅延	映像遅延（AVDL時）			約3.73μs (ゲンロックモード、フォーマットにより変化) 12G：3.73μs、 6G：7.78μs 3G Level-A：3.39μs、3G Level-B：7.41μs HD：7.77μs
	映像遅延（FS時）			約20ライン※1～16フレーム※2+20ライン※1 ※1　12G-SDI、6G-SDI、3G Level-Bのみ(3G Level-A、HD-SDI時は10ライン) ※2　3G Level-Bの場合32フレーム(設定は2フレーム単位)
	音声遅延			1ms～1000ms、1msステップで任意調整

外部インターフェース

■【ANALOG AUDIO IN仕様】※ MUX-70U-Aのみ搭載。

ピン番号	I/O	信号
1	I	平衡音声入力 CH1 HOT
2	I	平衡音声入力 CH1 COLD
3	I	平衡音声入力 CH2 HOT
4	I	平衡音声入力 CH2 COLD
5	I	平衡音声入力 CH3 HOT
6	I	平衡音声入力 CH3 COLD
7	I	平衡音声入力 CH4 HOT
8	I	平衡音声入力 CH4 COLD
9～15	―	GND

※ アナログ音声の配線ケーブルを作成する際は、薄型のDsubコネクターのケースをご使用ください。
※ 推奨Dsubコネクターケースは、第一電子工業社製：17JE-15H-1C-CFです。
※ 推奨Dsubコネクターは、ヒロセ電機製： HDAB-15PF(05)です。
※ Dsubコネクターの嵌合ネジはインチタイプです。

■【AES/EBU IN 仕様】※ MUX-70U-Dのみ搭載。

ピン番号	I/O	信号
1	I	AES/EBU 1/2 入力
2	I	AES/EBU 3/4 入力
3	I	AES/EBU 5/6 入力
4	I	AES/EBU 7/8 入力
5	I	AES/EBU 9/10 入力
6	I	AES/EBU 11/12 入力
7	I	AES/EBU 13/14 入力
8	I	AES/EBU 15/16 入力
9～15	―	GND

※ デジタル音声の配線ケーブルを作成する際は、薄型のDsubコネクターのケースをご使用ください。
※ 推奨Dsubコネクターケースは、第一電子工業社製：17JE-15H-1C-CFです。
※ 推奨Dsubコネクターは、ヒロセ電機製： HDAB-15PF(05)です。
※ Dsubコネクターの嵌合ネジはインチタイプです。

■【GPI仕様】※ MUX-70U-A、MUX-70U-Dのみ搭載。

GPIコネクターはTAKE1～6(接点入力)、TALLY1～6(接点出力)の他、接点入力コモン、信号GND、接点出力コモンを配置します。

ピン番号	I/O	信号
1	I	TAKE1
2	I	TAKE2
3	I	TAKE3
4	I	TAKE4
5	I	TAKE5
6	I	TAKE6
7	―	接点入力コモン (内部で信号GNDと接続)
8	―	信号GND
9	O	TALLY1
10	O	TALLY2
11	O	TALLY3
12	O	TALLY4
13	O	TALLY5
14	O	TALLY6
15	―	接点出力コモン

※ GPIの配線ケーブルを作成する際は、薄型のDsubコネクターのケースをご使用ください。
※ 推奨Dsubコネクターケースは、第一電子工業社製：17JE-15H-1C-CFです。
※ 推奨Dsubコネクターは、ヒロセ電機製： HDAB-15PF(05)です。
※ Dsubコネクターの嵌合ネジはインチタイプです。
※ 接点出力の絶対最大定格は60V/300mAです。外部抵抗で電流を300mA以下に制限してください。
※ TTL信号で接点制御する場合は、吸い込み電流が12mA以上のデバイスで駆動してください。

※注.外観及び仕様は変更することがあります。 SR18
