音声レベル調整・ チャンネル組み換え |
各音声ソースのレベル調整・チャンネル組み換えが可能です。 |
オーディオオーバー | SDI入力信号に重畳されているエンベデッド音声に、外部入力された音声をオーバーレイすることができます。 |
ダウンミックス | SDI入力信号に重畳されているエンベデッド音声、または外部入力された音声をダウンミックスすることが可能です。また、局間制御信号(ARIB STD-B39)の音声モードを検出し、あらかじめプリセットした音声設定を自動的に呼び出すことが可能です。 |
音声遅延調整 | 音声遅延を1ms〜1000msの範囲で任意に設定できます。 |
ゲンロックポジション | SDI出力の位相を任意に調整できます。 |
設定プリセット | 設定プリセットを8設定登録できます。 |

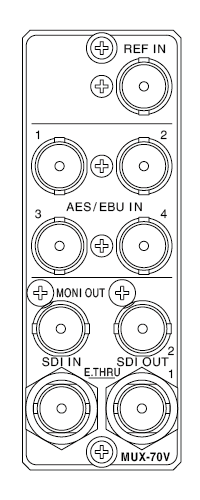

入力信号 | SDI IN | SMPTE424M/292M/259M-C準拠 0.8Vp-p/75Ω、BNC 1系統 |
REF IN | BBS、0.43Vp-p/75Ωまたは3値SYNC、 0.6Vp-p/75Ω、BNC 1系統 ※ 1080p60/59.94/50の3値SYNCには対応しておりません。 |
|
AES/EBU IN | SMPTE 276M準拠、100mV〜1.1Vp-p/75Ω BNC 4系統8CH |
|
出力信号 | SDI OUT | SMPTE 424M/292M/259M-C準拠、0.8Vp-p±10%/75Ω、 BNC 1系統2出力(うち1出力はエマージェンシー・スルー対応) |
MONI OUT | SMPTE 424M/292M/259M-C準拠、 0.8Vp-p±10%/75Ω、BNC 1系統 |
|
映像フォーマット | 1080p60/59.94/50/30/30sF/29.97/29.97sF/25/25sF/ 24/24sF/23.98/23.98sF、1080i60/59.94/50、 720p60/59.94/50、525i、625i
|
|
音声フォーマット | SDIエンベデッド 入出力 |
非圧縮リニアPCM 48kHz/24bit(3G/HD)・ 24/20bit(SD入力)・20bit(SD出力) |
AES/EBU入力 | 非圧縮リニアPCM 32kHz・44.1kHz・48kHz/16〜24bit | |
質量 | 350g(コネクターモジュールを含む) | |
動作温度 | 0〜40℃ | |
動作湿度 | 20〜80%RH(ただし結露なき事) | |
消費電力 | 10VA(5V,2.0A) | |
販売開始年月 | 2013年12月 |
入力特性 | SDI IN | 分解能 | 10bit | |
サンプリング周波数 | 3G:148.5MHz・148.35MHz HD:74.25MHz・74.17MHz SD:13.5MHz |
|||
イコライザー特性 | 3G:80m/5CFB HD:100m/5CFB SD:300m/5C2V |
|||
反射減衰量 | 5MHz〜1.485GHz:15dB以上 1.485GHz〜2.97GHz:10dB以上 |
|||
エンベデッド音声 AES/EBU音声通過特性 (サンプリングレート48kHz時) |
振幅リプル | 19kHzまで+0.00, -0.05dB以内 | ||
振幅減衰 | 19kHzまで-0.05dB以内、 19kHz〜20kHzまで-0.20dB以内 |
|||
出力特性 | SDI OUT MONI OUT |
分解能 | 10bit | |
サンプリング周波数 | 3G:148.5MHz・148.35MHz HD:74.25MHz・74.17MHz SD:13.5MHz |
|||
サンプリング周波数精度(INTERNALモード時) | ±10ppm以内 | |||
信号振幅 | 0.8Vp-p±10%/75Ω | |||
反射減衰量 | 5MHz〜1.485GHz:15dB以上 1.485GHz〜2.97GHz:10dB以上 |
|||
立ち上がり/ 立ち下がり時間 |
3G:135ps以下(20%〜80%間) HD:270ps以下(20%〜80%間) SD:0.4ns〜1.5ns(20%〜80%間) |
|||
オーバーシュート | 10%以下 | |||
DCオフセット | ±500mV以内 | |||
ジッター 特性 ※ |
アライメント | 3G:0.3UI HD,SD:0.2UI以下 |
||
タイミング | 3G:2.0UI HD:1.0UI SD:0.2UI以下 |
|||
入出力遅延 | 映像遅延 | 2us〜42ms (ゲンロックモード、 フォーマットにより変化) |
||
音声遅延 | 1ms〜1000ms、 1msステップで任意調整 |
※注.外観及び仕様は変更することがあります。 SR08
