製品概要

SHM-20U-ANは12G-SDI、6G-SDI、3G-SDI、HD-SDI信号をHDMI信号に変換する装置です。SDI信号に重畳されているエンベデッドオーディオをAES/アナログ音声に変換し、最大150msまで遅延させることができます。入力のSDI信号を2分配出力する機能があり、リクロッカー付き分配器としてもご使用いただけます。

特長

• ● 入力信号は、12G-SDI(TYPE1 MODE1)、6G-SDI(TYPE2 MODE1)、3G-SDI(Level-A)、HD-SDIに対応※1、※2
• ● 入力信号のエンベデッド音声(48kHz 8ch)をHDMI信号に重畳※3
• ● 入力信号のPIDにあるHDR、色域情報をHDMIのInfoFrameに反映します※4
• ● SDI信号の2ch分配器としても使用可能※5
• ● SDI信号の音声デマルチプレクサー機能を搭載し、AES 2ch、アナログ音声2chの同時出力が可能※3、※6
• ● 音声遅延機能を搭載しており、AES 2ch、アナログ音声2chに対し最大150msの遅延が可能※7
• ● 9個のステータスランプを搭載し、SDI信号の内容を簡易的に確認可能※8
• ● 一般的なHDMIケーブルに対応した抜け止め用クランプを付属

• ※1　HDMI出力信号のフォーマットは、HDMIシンク機器のEDID情報を使用せず、入力SDI信号のフォーマットを基にしてHDMI出力フォーマットを決定します。入力SDI信号の解像度、フレームレート、カラーフォーマットは内部変換しません。12G-SDI信号(3080×2160/59Hz)を入力した場合、HDMI出力信号のフォーマットはHDMI V2.0準拠の(3080×2160/59Hz)フォーマットになります。この時HDMI V1.4対応のモニターでは映像が出力されません。
• ※2　3G-Level Bフォーマット、1080psf23.98/24等のセグメントフレームには非対応です。
• ※3　非圧縮音声48kHzのみ対応。非同期音声、同期音声の混在には対応していません。12G-SDI、6G-SDI信号はサブイメージ1に重畳されたエンベデッド音声のみ対応。
• ※4　HDR⇔SDRの変換機能はありません。DIP SWでSDR/HLG/PQの固定値をHDMIのInfoFrameに反映することも可能。
• ※5　分配出力はリクロッカーを通過しSMPTE2082-1, SMPTE2081-1, SMPTE424M, SMPTE292M, SMPTE259M-C,に含まれる全てのフォーマットに対応します。
• ※6　AES出力はエンベデッド音声の1/2、3/4ch、アナログ出力はエンベデッド音声1/2chが出力されます。
• ※7　音声遅延機能は3G/HD-SDI用の設定と、12G/6G-SDI用の設定を個別に持つことができ、調整ステップは10msです。
• ※8　確認可能なステータスは、入力SDI信号の有無/PID/音声/NET-Q/VITC/CRCエラー/UHD/HDR/WCG(BT.2020)です。

システム例

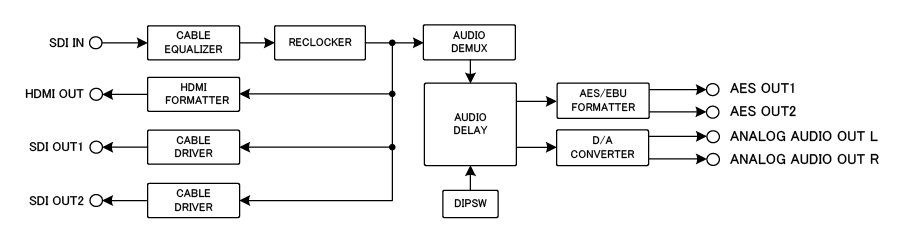

ブロック図
