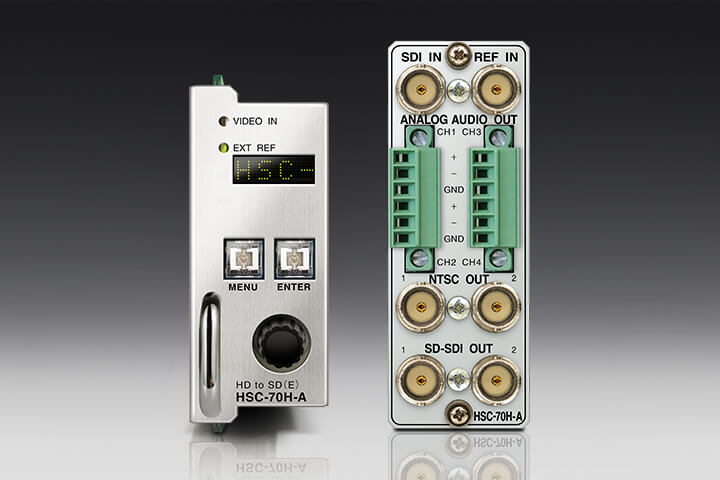

製品概要

HSC-70Hシリーズは、3G-SDI、HD-SDI信号をSD-SDI(D1)信号およびアナログコンポジット信号へフォーマット変換する簡易フレームレート変換に対応したダウンコンバーターモジュールです。SD-SDI(D1)信号が入力された場合でもSD-SDI(D1)信号とアナログ信号を出力することができ、容易に3G・HD・SD混在システムを構築できます。また、エンベデッドオーディオ8chおよび字幕パケット・局間制御パケットを通過させることができます。

新機能が追加されました。詳細はこちら。

「 フレームレート変換機能を追加しました。
(フレーム補間機能には対応していません。フレームの重複、間引き処理のみ行います) 」

 特長

• ● 入力信号は、SD-SDI、HD-SDI、3G-SDI
• ● 出力信号は、SD-SDI信号、アナログコンポジット信号
• ● 入力信号を2分配して出力することが可能 ※1
• ● 5種類のアスペクト変換(スクイーズ、エッジクロップ、レターボックス[16：9、14：9、13：9］)が可能
• ● AFDパケット(SMPTE ST2016-3)を検出し、アスペクトの自動切り替えが可能 ※2
• ● 輪郭強調が可能
• ● エンベデッド音声8chに対応
• ● 字幕パケット・局間制御パケット(ARIB STD-B37、STD-B39)を通過させることが可能
• ● 音声のレベル調整・チャンネル組み換え・ダウンミックスが可能
• ● 局間制御パケット(ARIB STD-B39)の音声モードを検出し、音声設定の自動切り替えが可能
• ● AES/EBU音声出力(BNC、75Ω)を1系統装備、手軽に音声信号をモニター可能 ※1
• ● バランスアナログ音声出力を装備 ※3
• ● リファレンス信号を入力することで、非同期入力が可能
• ● 二つの動作モード、映像の遅延時間を最小にするモードとフレームレート変換を行うモードを選択可能 ※4

• ※1　HSC-70Hのみ。
• ※2　BARデーターには対応しておりません。
• ※3　HSC-70H-A(4ch)、HSC-70H-AR(2ch)のみ。
• ※4　フレームレート変換はフレーム補間機能には対応していません。
  フレームの重複、間引き処理のみ行います。

 システム例

 ブロック図
