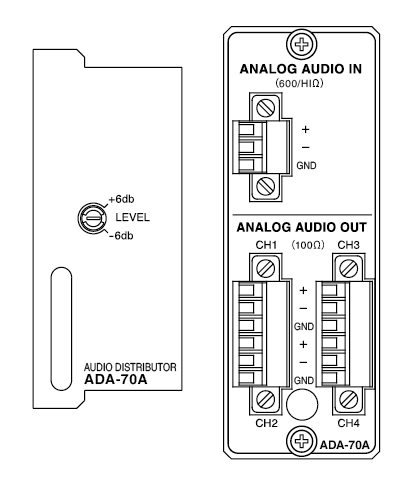

正面･背面図

仕様

機能

入力インピーダンス切り替え	600Ω/HiΩ(20kΩ以上)　※ 基板上のスイッチで選択します。
入力アッテネーター	+4dB/0dB/-4dB　※ 基板上のジャンパーピンで選択します。
音声レベル調整	±6dB　本体正面のボリュームで行います。

定格

入力信号	ANALOG AUDIO IN	600Ω、20kΩ平衡、3極着脱式ターミナル　1系統
出力信号	ANALOG AUDIO OUT 1〜4	100Ω平衡、6極着脱式ターミナル　各1系統 ※ 受信側のインピーダンスは600Ω以上でご使用ください。
動作温度		0〜40℃
動作湿度		20〜80％RH(ただし結露なきこと)
消費電力		6.25VA(5V,1.25A)
販売開始年月		2003年10月

性能

入力特性	ANALOG AUDIO IN	最大入力レベル	+24dBm/+24dBu
出力特性	ANALOG AUDIO OUT 1、2、3、4	周波数特性	20Hz〜20kHz±0.5dＢ以内 測定条件：+4dBmにて22〜22kHzのフィルダを使用
		波形歪み	+4dBmにて0.1％以下
		S/N	80dＢ以上

※注.外観及び仕様は変更することがあります。 SR06
