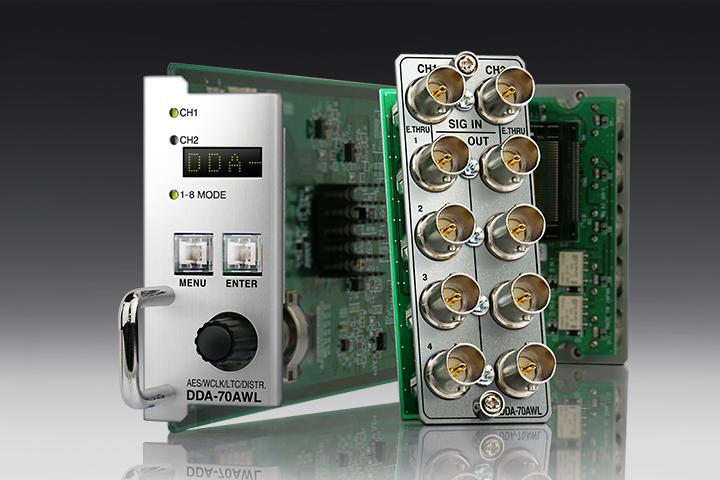

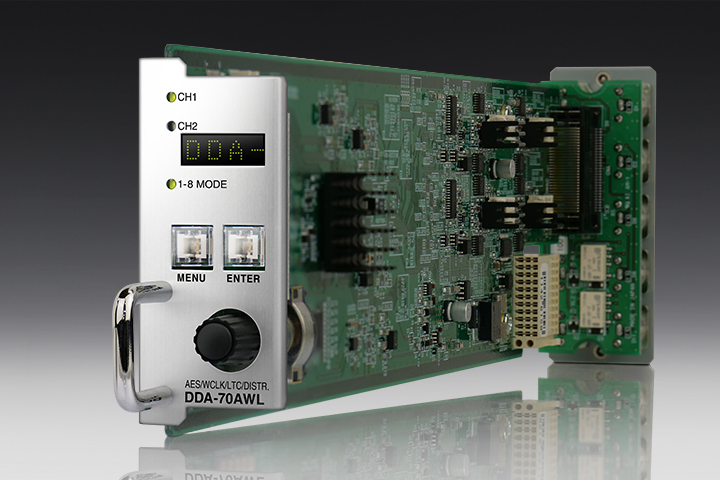

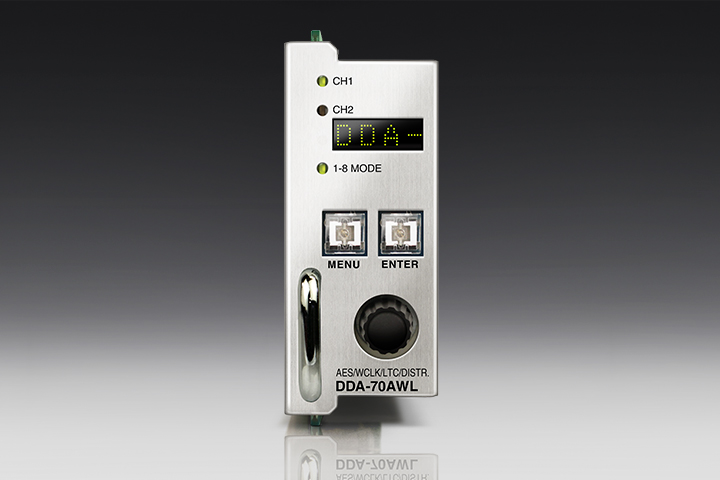

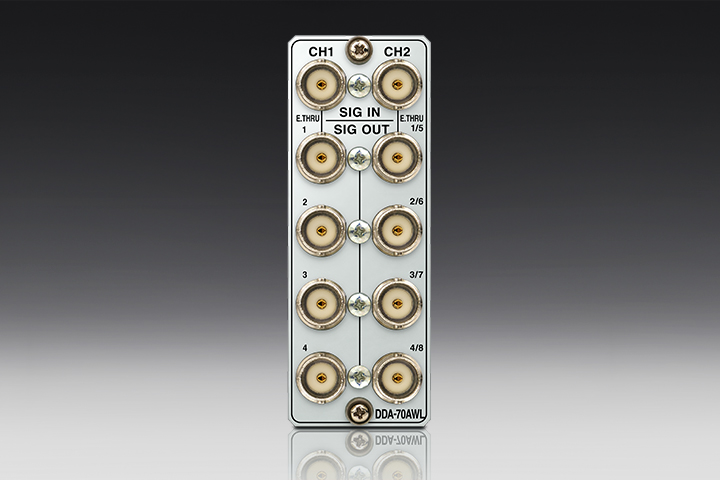

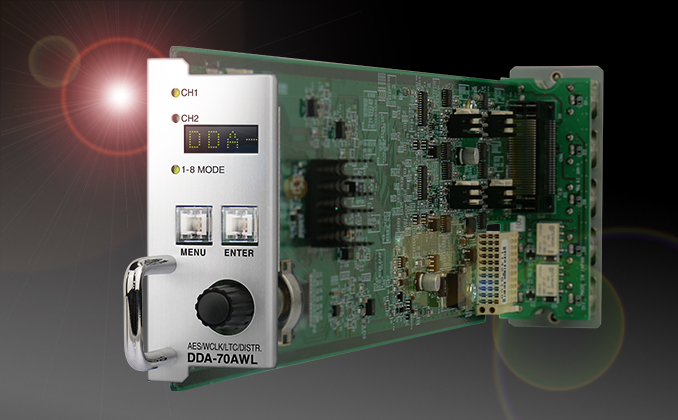

製品概要

DDA-70AWLは、AES、ワードクロック(WCLK)、LTC信号に対応した分配器です。2系統の独立した入力があり、それぞれ4分配することができます。設定で1入力8分配にも対応します。入力信号フォーマットを検出すると、AES、WCLK、LTCの信号規格に適合した、入力・出力インピーダンス、出力電圧レベルを自動設定し、各信号フォーマットに応じた監視機能が有効になります。AES信号を入力した時は入力信号のL/Rゲイン調整、出力コネクター毎のL/Rゲイン調整、ディレイ調整が可能です。

特長

• ● 独立した2系統の信号(AES、WCLK、LTC)を混在して各4分配可能
• ● 設定で1入力8分配に対応※1
• ● AES信号は32k/44.1k/48k/96kHz、24bitに対応※2
• ● AES信号入力時、入力/出力毎にL、Rのゲイン調整可能※1、※3
• ● AES信号入力時、出力毎にディレイ調整可能※1、※4
• ● AES信号入力時、信号の有無、周波数、無音、位相を監視※5
• ● ワードクロック信号は32k/44.1k/48k/96kHzに対応
• ● ワードクロック信号入力時、信号の有無、信号振幅、周波数を監視
• ● LTC信号入力時、信号の有無、信号振幅、周波数、連続性を監視
• ● 入力信号の自動判別、手動設定を選択可※1、※6
• ● 電源断時のエマージェンシースルー機能内蔵※7
• ● SNMPで入力信号の監視、異常時のトラップ発報に対応

• ※1　設定した値はモジュール内部で保持され、電源起動時に復元されます。SNMP、Web Serverで設定を変更することもできます。
• ※2　AES信号のValidity Flag、User Data、Channel Statusは無加工で通過します。
• ※3　ゲイン調整範囲は±20dB、調整ステップは0.01dB
• ※4　ディレイ調整範囲は5000ms、調整ステップは1ms
• ※5　無音監視の閾値(-40〜-80dB)、検出時間(3〜90秒)はカスタマイズできます。位相監視はモノラル信号入力時にL/R正相・逆相の判定が可能です。
• ※6　自動判別にした場合、入力信号に応じて、入力・出力インピーダンス、出力レベルが自動設定されます。
• ※7　電源断でCH1の信号がOUT1、CH2の入力信号がOUT1/5へバイパスされます。

■DDA-70AWLとDDA-70V-AESの違い

	DDA-70AWL	DDA-70V-AES
フォーマット設定	自動(入力信号を自動判別し自動設定) or 固定	固定(DIPスイッチ設定)
最大遅延量	5秒(1msecステップ)	1秒(1msecステップ)
音声のレベル調整	0.01dBステップ(±20dBの範囲)	0.1dBステップ(±20dBの範囲)
WCLK出力レベル	5V or 2V	5V(固定)
LTC入出力 インピーダンス	入力：HiΩ【1kΩ or 75Ω】 出力：LoΩ【50Ω or 75Ω】	入力：HiΩ【1kΩ】固定 出力：LoΩ【50Ω】固定
監視【AES】	【インプットエラー】 信号有無/パリティーエラー/サンプリング周波数 【サイレンスエラー】 閾値-40〜-80dBFs、時間3〜90秒 【フェーズエラー】 モノラル信号入力時のLR逆相判定を監視。	入力信号の有無 サンプリング周波数
監視【WCLK】	信号の有無、周波数、振幅レベル	入力信号の有無
監視【LTC】	信号の有無、フレームレート、振幅レベル	入力信号の有無

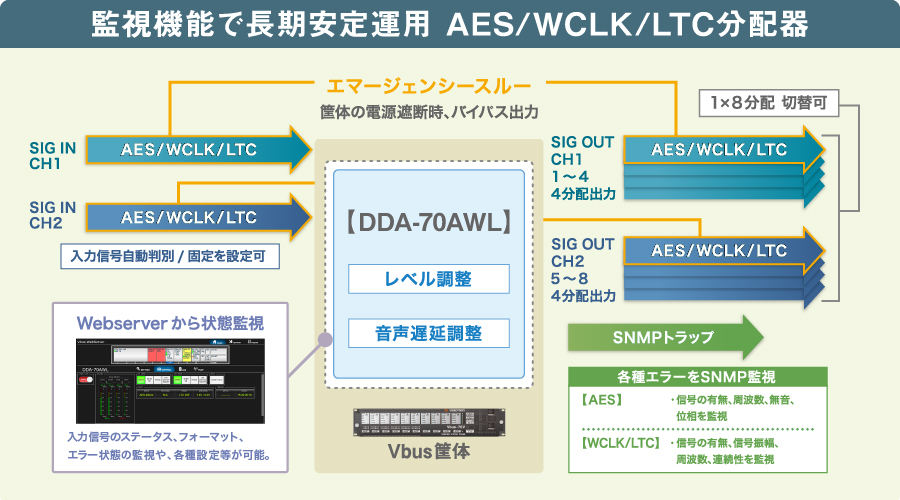

システム例

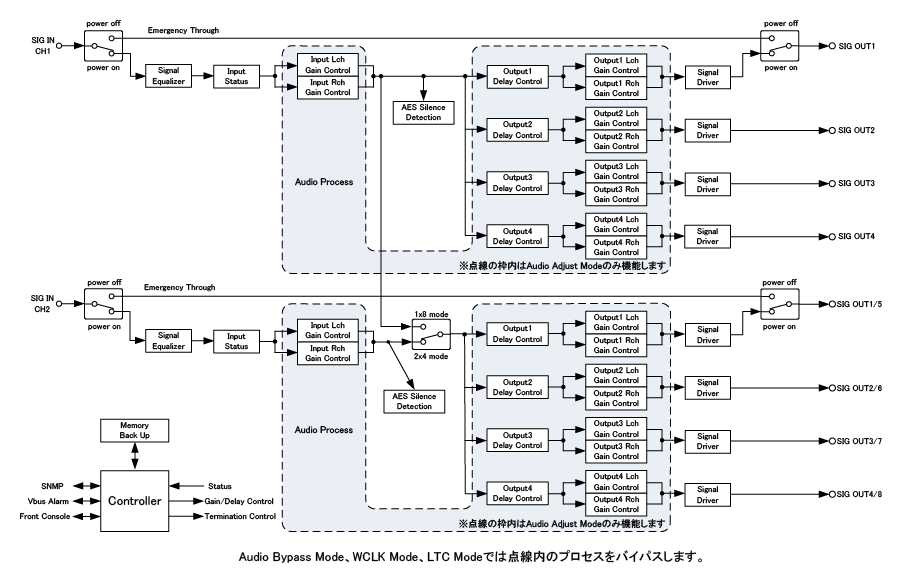

ブロック図
