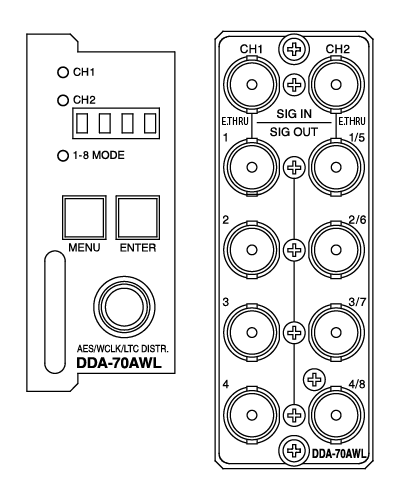

RoHS対応SNMP対応
| 分配モード設定 2種類の分配モードがあります。 |
2×4 Mode | 独立した2系統の信号に対して各4分配できます。CH1にAES信号、CH2にWCLK等の混在使用が可能です。 |
| 1×8 Mode | CH1に入力した信号を8分配します。 | |
| 信号フォーマット 設定 CH1、CH2の信号フォーマットを個別に設定できます。 |
AUTO | 入力信号を自動判別し、入力信号規格に準じた信号を分配します。 |
| AES Mode | SMPTE 276M準拠のAES信号(32k/44.1k/48k/96kHz)を分配するモードです。 | |
| WCLK Mode | ワードクロック(32k/44.1k/48k/96kHz)を分配するモードです。 | |
| LTC Mode | SMPTE 12M-1999準拠のLTC信号(23.98/24/25/29.97/30F)を分配するモードです。 | |
| Audio Process Bypass AES信号分配時、音声処理回路のON/OFFを設定します。 |
ON (Audio Bypass Mode) |
音声処理回路をバイパスし、入力信号は無加工、80ns以下の内部遅延で分配します。入力イコライザーによる波形整形機能のみ有効です。リクロッカーをバイパスします。 |
| OFF (Audio Adjust Mode) |
各入力信号に対して±20dBのL/Rゲイン調整(0.01dBステップ)、各出力コネクターに対して±20dBのL/Rゲイン調整(0.01dBステップ)、及び5000msまでの遅延調整(1msステップ)が可能になります。リクロッカーが有効になります。 | |
| WCLK出力レベル | ワードクロック分配時の出力開放電圧を後段の機器に合わせて5V/2Vのどちらかに設定できます | |
| LTC 入力・出力インピーダンス LTC信号の入力・出力インピーダンスを、前段、後段の機器に合わせて設定します。 |
LTC Input | 入力インピーダンスをHiΩ(1kΩ)、または75Ωに設定します。 |
| LTC Output | 出力インピーダンスをLoΩ(50Ω)、または75Ωに設定します。 | |
| SNMP監視機能 問題発生時にSNMPトラップを発報し、Logに内容を記録します。 |
AES | インプットエラー(信号断、パリティーエラー、サンプリング周波数)、サイレンスエラー(閾値-40〜-80dBFs、時間3〜90秒)、フェーズエラー(モノラル信号入力時のLR逆相判定)を監視。 |
| WCLK | 信号の有無、周波数、振幅レベル※を監視。 | |
| LTC | 信号の有無、フレームレート、振幅レベル※、タイムコードの連続性(ドロップフレームに対応し、タイムコードのスキップ、停止をエラーと判断)を監視。 | |
| VBUS ALARM出力 | Vbus筐体の接点TALLY出力端子よりアラーム信号を出力することができます。アラーム出力の条件は、インプットエラー、サイレンスエラー、フェーズエラー、LTC不連続エラーの4項目について個別に有効、無効の設定が可能です。 | |
| エマージェンシースルー | 電源断時、エマージェンシースルー機能が働きます。分配モードに関係なく、CH1の入力がAES OUT1、CH2の入力がAES OUT1/5へバイパスされます。 | |
| 入力信号 | SIG IN CH1、CH2 | AES Mode | SMPTE 276M準拠、0.2-3Vp-p/75Ω、BNC 各1系統※1 |
| WCLK Mode | 0.2-3Vp-p/75Ω、BNC 各1系統※1 | ||
| LTC Mode | SMPTE 12M-1999準拠、 0.2-5Vp-p/1kΩ or 0.2-3Vp-p/75Ω、BNC 各1系統※1、※2 |
||
| 出力信号 | SIG OUT 1〜8 |
AES Mode | SMPTE 276M準拠、2Vp-p±10%、 75ΩAC出力、BNC 各1系統※3 |
| WCLK Mode | 5V or 2Vp-p±10%、75ΩDC出力、BNC 各1系統※3、※4 | ||
| LTC Mode | SMPTE 12M-1999準拠、2Vp-p±10%、50Ω or 75ΩAC出力、BNC 各1系統※3、※5 | ||
| 動作温度 | 0〜40℃ | ||
| 動作湿度 | 20〜80％RH(ただし結露なきこと) | ||
| 消費電力 | 6VA(5V, 1.2A) | ||
| 質量 | 330g(コネクタモジュールを含む) | ||
| 販売開始年月 | 2025年5月 | ||
| 入力特性 | SIG IN CH1、CH2 | AES Mode | 分解能 | 24bit |
| サンプリング周波数 | 32k/44.1k/48k/96kHz | |||
| WCLK Mode | 周波数 | 32k/44.1k/48k/96kHz | ||
| LTC Mode | フレーム周期 | 23.98/24/25/29.97/30F | ||
| 出力特性 | SIG OUT 1〜8 |
AES Mode | 分解能 | 24bit |
| サンプリング周波数 | 32k/44.1k/48k/96kHz | |||
| 出力遅延 | Audio Bypass Mode：80ns以内 Audio Adjust Mode：Delay設定"0"にて下記の通り 32kHz：約160μs、44.1kHz約120μs、 48kHz：約100μs、96kHz約50μs |
|||
| WCLK Mode | 周波数 | 32k/44.1k/48k/96kHz | ||
| 出力遅延 | 50ns以内 | |||
| LTC Mode | 周波数 | 23.98/24/25/29.97/30F | ||
| 出力遅延 | 20μs以内 |
※注.外観及び仕様は変更することがあります。 SR00
