製品概要

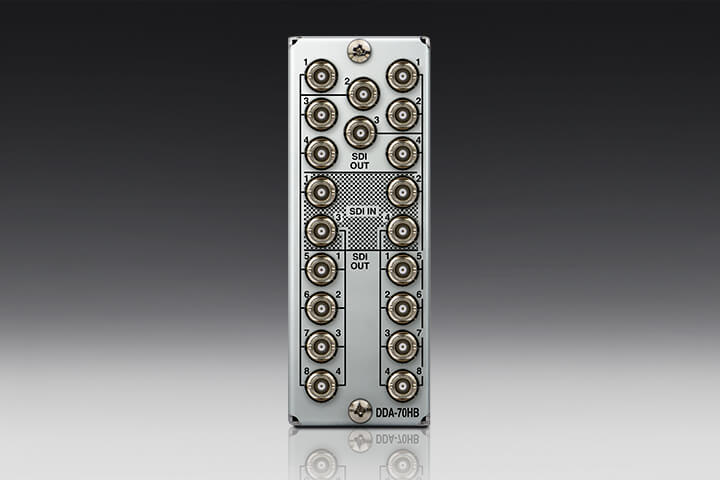

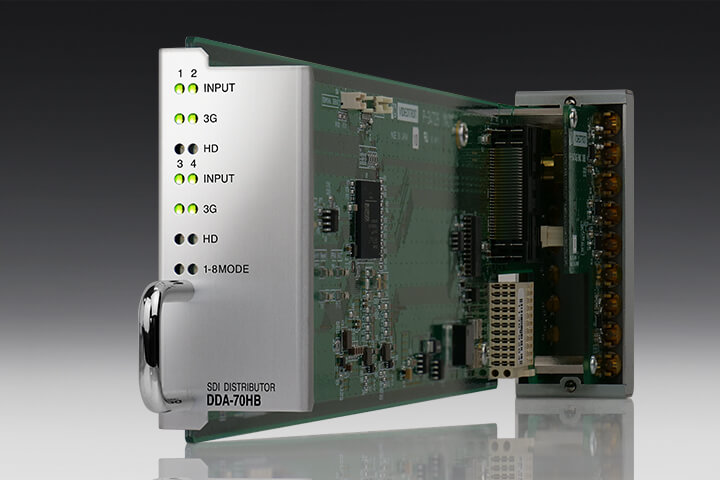

DDA-70HBはSDI入出力にMicro BNCコネクターを採用した3G/HD/SD-SDI信号対応の分配器です。4系統の独立した入力があり、それぞれ4分配することができます。高性能のケーブルイコライザー、マルチレートリクロッカーを内蔵しており、3G/HD/SD-SDI信号を受信し分配します。全出力チャンネル正極性出力に対応していますので、DVB-ASI信号(EN50083-9)を4系統それぞれ4分配することも可能です。

特長

• ● SDI入出力にMicro BNCコネクターを採用
• ● 4系統の信号を各4分配可能
• ● 用途に応じて2系統の信号を各8分配可能
• ● 2系統の信号を各4分配と1系統の信号を8分配の組み合わせも可能
• ● 全出力チャンネルDVB-ASI信号(EN50083-9)対応※1
• ● SNMPに対応※2

• ※1　270MbpsのDVB-ASI信号はリクロックして出力します。
• ※2　SNMPトラップは、基板の抜き差し、及びリクロックステータスに対応しています。

システム例

ブロック図
