12G対応SDI信号分配器
（1×4）
|
|
| DDA-70U-S |
|
| 希望小売価格 170,000円 （税別） |
|
|
|
|
|
|
|
|
|
|
 |
|
| 定格 |
入力信号
・SDI IN |
SMPTE2082-1, SMPTE2081-1, SMPTE424M, SMPTE292M,
SMPTE259M-C, EN50083-9, SMPTE 310M-1998準拠 0.8Vp-p/75Ω、BNC 1系統 |
出力信号
・SDI OUT1〜4 |
SMPTE2082-1, SMPTE2081-1, SMPTE424M, SMPTE292M,
SMPTE259M-C, EN50083-9, SMPTE 310M-1998準拠 0.8Vp-p±10%/75Ω、BNC 各1系統 |
| 動作温度 |
0〜40℃ |
| 動作湿度 |
20〜80％RH（ただし結露なき事） |
| 消費電力 |
4.75VA (5V,0.95A) |
| 質量 |
0.33kg |
|
| 性能 |
| 入力特性 |
| SDI IN |
反射減衰量 |
5MHz〜1.485GHz,15dB以上、1.485GHz〜3GHz,10dB以上、
3GHz〜6GHz,7dB以上、6GHz〜12GHz,4dB以上
|
| 出力特性 |
| SDI OUT |
信号振幅 |
0.8Vp-p±10%/75Ω |
| 反射減衰量 |
5MHz〜1.485GHz,15dB以上、1.485GHz〜3GHz,10dB以上、
3GHz〜6GHz,7dB以上、6GHz〜12GHz,4dB以上 |
| 立ち上がり/立ち下がり時間 |
12G ： 45ps以下(20%〜80%間)
6G ： 80ps以下(20%〜80%間)
3G ： 135ps以下(20%〜80%間)
HD ： 270ps以下(20%〜80%間)
SD ： 0.4ns〜1.5ns(20%〜80%間)
|
| オーバーシュート |
10%以下 |
| DCオフセット |
0V±0.5V以内 |
| ジッター特性 |
アライメント |
12G：0.3UI、6G：0.3UI、3G：0.3UI、HD：0.2UI、SD：0.2UI、 |
| タイミング |
12G：8.0UI、6G：4.0UI、3G：2.0UI、HD：1.0UI、SD：0.2UI |
|
| 機能 |
信号入力ステータス及び
リクロックステータス表示 |

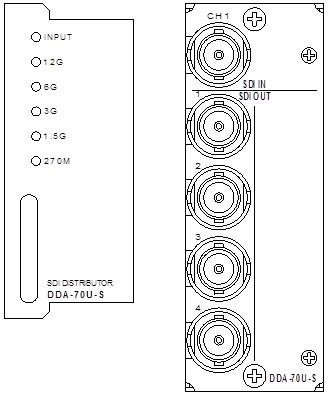

モジュール正面のランプで、入力信号の有無及び入力信号のリクロックレートが
判別できます。リクロッカーがロックしない信号（SMPTE 310M-1998規格等）を
入力した場合、INPUTのランプは点灯します、ビット・レートランプは点灯しません、
ただし、信号分配はされます。12G/6G/3G/HD/SD-SDI信号を入力した場合は、
ビット・レートランプが緑色に点灯します。270MbpsのDVB-ASI信号はリクロックして
出力する場合、正面インジケーターの270Mランプも緑色に点灯します。または
ケーブル長チェック機能を利用している場合入力に接続しているケーブルが
設定閾値ケーブル長より長い時ビット・レートランプが橙色点滅します。 |
| ALARM出力 |
信号未入力時に、筐体の接点ALARM出力端子よりアラーム信号を出力することが
できます。信号未入力の検出条件は、入力信号レベルが信号検出閾値レベルより
低い時です。従って、信号未入力の場合、アラーム信号が出力されます。または
ケーブル長チェック機能を利用している場合入力に接続しているケーブルが設定閾値
ケーブル長より長い時です。この機能は基板上のスイッチで有効／無効の設定が
できます。例えば、リクロッカーがロックしないで十分な信号レベルがある信号
（SMPTE 310M-1998規格等）を入力した場合、アラーム信号が出力されません。 |
| SNMP監視 |
SNMPトラップは、基板の抜き差し、ケーブル長チェックステータス及び
リクロックステータスに対応しています。
リクロッカーがロックしない周波数の信号（SMPTE 310M-1998等）に対しては、
SNMPによる監視はできません。 |
|
|
|
| |
| ※注.外観及び仕様は変更することがあります。SR21 |
|
|
|
|
|
