製品概要

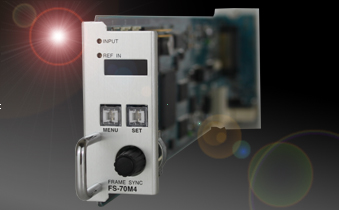

FS-70M4は3G-SDI、HD-SDI、SD-SDIに対応したフレームシンクロナイザーです。音声リマッピング/コピー/レベル調整など多彩な機能を内蔵しています。輝度/色相/彩度/セットアップ/ホワイトバランス等の調整が可能です。また、3種類のシンクロナイズモード(FSモード、AVDLモード、AAMモード)を搭載しており、様々な場面での活用が可能です。

 特長

• ● 3G-SDI、HD-SDI、SD-SDIに対応で自動切り替え ※1
• ● リファレンスはBBS、3値SYNCに対応
• ● 非同期の映像信号をリファレンスに同期させるFSモード、ブランキングスイッチャーの後段に使用して、映像切り替え時のショックを吸収するAVDLモード、更に音声ノイズを吸収するAAMモードを搭載 ※2
• ● エンベデッドオーディオ(48kHz 8ch)に対応 ※3
• ● 5.1ch方式音声信号のダウンミックスが可能
• ● 音声のリマッピングパターンを5つプリセット可能
• ● エンベデッドオーディオの音声レベルを各チャンネルで±20.0dBの範囲で調整可能
• ● 出力音声の遅延時間を1msステップで最大2sまで設定可能
• ● 接点制御により、プリセットしたリマッピングパターンの切り替え、映像のBYPASS、FREEZE制御が可能
• ● 放送局間制御信号(ARIB STD-B39)の音声モードを検出し、プリセットしたリマッピングパターンを自動切り替え可能
• ● タイムコード、メタデータ、局間信号、字幕信号等、全てのアンシラリデータを通過 ※4
• ● 1つのモジュールからリファレンス信号を他のモジュールに分配するREF MASTER/SUB機能搭載
• ● 電源断でのエマージェンシースルーに対応(SDI OUT1)
• ● Vbus筐体のLAN端子を使用して、FS-70M4のステータスをSNMPで監視可能
• ● 輝度/色相/彩度/セットアップ/ホワイトバランス等の調整が可能

• ※1　3G-SDIは、Level-A、 Level-Bに対応しています。3G-SDIのペイロードIDは上書きされて出力されます。
• ※2　3G-SDI Level-B時のFSモードの映像遅延量は最大2FRAME+10H、AAMモードの映像遅延量は2FRAMEになります。
• ※3　エンベデッドオーディオは内部でリサンプリング処理を行っています。エンベデッドオーディオの音声クロック位相情報データを付加して出力しています。
• ※4　エンベデッドオーディオ以外のアンシラリデータは、リファレンス信号と、入力信号が非同期の場合、その位相関係によってフレーム間で不連続、あるいは重複が発生します。リファレンス信号と、入力信号が同期している場合は、その不連続、重複は発生しません。

 ブロック図

図をクリックすると拡大します。
