製品概要

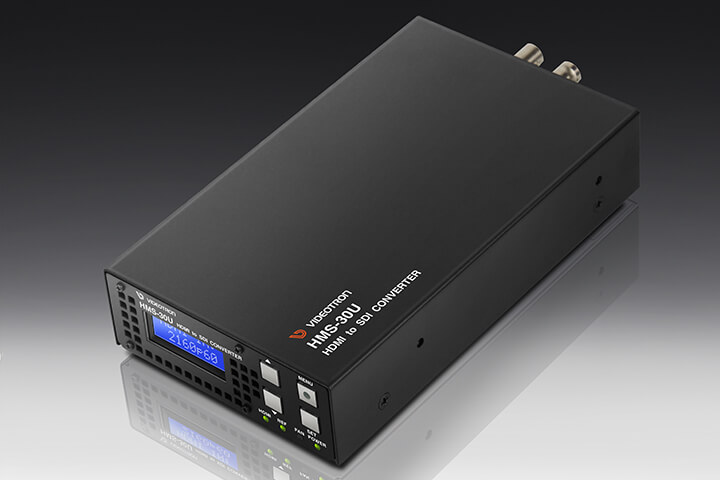

HMS-30Uは3840×2160p、1920×1080p、1920×1080iのHDMI信号を、SDI信号に変換する装置です。フレームシンクロナイザーを内蔵していますので、外部同期信号に同期してSDI信号を出力できます。またAES/EBUデジタルオーディオ入出力からHDMIの音声の出力やSDI信号へ多重ができます。

特長

● HDMI INは3840×2160p/60/59.94/50/30/29.97/25/24/23.98、1920×1080p/60/59.94/50/30/29.97/25/24/23.98、1920×1080i/60/59.94/50の信号に対応 ※1、※2
● SDI OUTは3840×2160p/60/59.94/50/30/29.97/25/24/23.98、1920×1080p/60/59.94/50/30/29.97/25/24/23.98、1920×1080i/60/59.94/50の信号に対応
● SDI OUTはHDMI INの映像をREF INの外部同期信号へ同期して出力可能
● SDI OUTのSDIエンベデッドオーディオは、HDMIエンベデッドオーディオ、AES/EBUデジタルオーディオ、トーン(1kHz/400Hz)から選択し、レベルを調整して出力 ※3
● AES/EBU IOのAES/EBUデジタルオーディオは、HDMIエンベデッドオーディオ、トーン(1kHz/400Hz) から選択し、レベルを調整して出力 ※3

※1　HDMIエンベデッドオーディオとSDIエンベデッドオーディオはリニアPCM/48kHz/8ch、AES/EBUデジタルオーディオはリニアPCM/48kHz/2chに対応します。
※2　HDCPは対応していません。
※3　AES/EBU IOは入力と出力を同時に使用できません。

■ HDMIケーブル抜け止めを付属

※ ケーブル抜け止めは、一度装着すると取り外すことができません。
※ HDMIケーブルは付属しません。

システム例

図をクリックすると拡大します。

ブロック図

図をクリックすると拡大します。
