正面･背面図

図をクリックすると拡大します。

仕様

構成

MF-70V	本体モジュール
MF-70V 登録アプリケーション	静止画や連番静止画、音声ファイルをコンバートして、MF-70VへLANで転送できます。直感的な操作で動画、静止画の登録・送出ができます。
RS-422用変換ケーブル仕様書	RS-422用のHR10A-7P-6P⇔Dsub-9(f)インチネジ変換ケーブル(1m)です。
MF-70V-01(オプション)	MF-70V容量拡張オプション動画900秒、静止画4000枚、音声1020秒まで容量を拡張することができます。工場出荷時オプションです。 200,000円(税別)
MF-90-01B(オプション)	ダイレクト送出パネル任意のファイルをダイレクトに送出できます。直観的な操作で動画、静止画の編集ができます。 550,000円(税別)
MF-90-03(オプション)	CHG/BACK/SKIP卓上BOX ファイルの選択、動画のスタート/ストップができます。 200,000円(税別)
PRC-0401(オプション) 取扱説明書	4×1パラレルリモートコントローラ任意のファイルをダイレクトに送出することができる、接点切り替えBOX。任意のファイルの切り替え、動画のスタート/ストップが可能です。 100,000円(税別)
MF7V-10C-01 (オプション)	パラレルリモートケーブル PRC-0401との接続に使用します(ケーブル長10m)。 50,000円(税別)
GPI-70B(オプション) 取扱説明書	GPIインターフェース接点入出力数を拡張できるモジュールです。ムービーファイル装置本体と接続することで、接点入出力数を12本拡張することができます。 ※ GPI-70BはMF-70VのRS-422 I/Fを占有します。 130,000円(税別)

機能

音声付き静止画	静止画に音声を付けることができます。動画と同じく、音声付き静止画ファイルはスタートトリガーで再生を開始します。
ループ再生※1	動画／音声付き静止画／音声ファイルのループ再生ができます。 ※ つなぎ目に音声フェードをかけている為、シームレス再生が可能です。
ポジション移動※1	表示位置を変更することができます。右上のロゴを左下に変更したい時などに有用です。
ファイルEDIT※2	ファイルのコピー、移動、削除ができます。
音声レベル調整	ファイル毎に音声レベルを-20dB～20dBの範囲で調整できます。
BLACK送出モード	送出するファイル間に、自動的に黒味画像を挿入します。
接点制御	接点は各ピンごとに任意の制御や出力を割り当て可能です。接点制御により任意のファイルをダイレクトに送出することができます。本体の設定で読み出したいファイルを接点の各ピンに割り当てることで最大8ファイルを容易に送出できます。 ※ 本体のみの場合は、5ファイル、GPI-70Bを使用すると8ファイルを接点制御からダイレクトに送出することが可能です。
RS-422制御	外部からファイルの切り替え、ループ再生のON/OFF、動画ファイルのスタート/ストップができます。
手動制御	オプションのMF-90-01、MF-90-03を接続することで、ファイルの送出が可能です。
ネットワーク転送	MF-70V登録アプリケーションを使用すると、1000BASE-Tのネットワーク経由で素材のインポート、エクスポートが可能です。汎用の静止画ファイルをアプリケーション上でMF-70V形式のファイルにコンバートすることができます。また、直感的な操作で動画、静止画の送出が出来ます。オプションのFTC-200を使用すれば、ファイル画像サイズのアップ/ダウンコンバート、セルフキー生成などができます。

※1　ファイル毎にループ再生設定、ポジション設定を属性として持たせることができます。
※2　ファイルのコピー、移動、削除は、MF-70V登録アプリケーションから行えます。

定格

入力信号	REF IN	BBS、0.43Vp-p/75Ω、または3値SYNC、 0.6Vp-p/75Ω BNC　1系統 ※ 3値SYNCとBBSは自動切り替え。
出力信号	FILL、 KEY OUT	SMPTE292M準拠、0.8Vp-p±10%/75Ω、BNC 各1系統
外部 I/F	PANEL	2Vp-p/75Ω、BNC 1系統　※ MF-90-01、MF-90-03用。
	RS-422	HR10A-7R-6S、1系統 ※ 付属のRS-422用変換ケーブルにて接続。シリアル通信制御、GPI-70B用。
	REMOTE	HR10A-10R-12S、1系統　接点入力×5、接点出力×5 ※ 接点制御用。5VTTL信号で制御する際は、吸い込み電流が12mAまで耐えられるデバイスで駆動してください。接点の絶対最大定格は60V、300ｍAです。
	1000BASE-T プロトコル	RJ-45　1系統 TCP/IP、FTP(ファイル転送)
映像フォーマット		1080i/59.94
画像フォーマット		JPEG2000　10bit、1/20圧縮
音声フォーマット		AES/EBUデジタルオーディオ非圧縮 48kHz/24bit、8ch
記憶容量		静止画：1000枚　動画：180秒音声：240秒(NAND FLASHメモリ CFカード8GB相当) ※ MF-70V-01を実装することで、動画：900秒、静止画：4000枚、音声：1020秒まで記憶容量を拡張することができます。
ファイルID範囲		1～9999の範囲で任意のファイルIDを割り当て、保存することが可能。 ※ 作成できるファイル数は保存状況により可変します。 ※ 記憶容量上限までを1ファイルとして登録することも、複数ファイルとして分割して登録することもできます。
読み出し時間		約0.2秒以内
表示位置調整範囲	縦(V)	±1080ライン(調整ステップ　2ライン)
表示位置調整範囲	横(H)	±1920ドット(調整ステップ　2ドット)
出力位相調整範囲	縦(V)	±1124ライン(調整ステップ　1ライン)
出力位相調整範囲	横(H)	±2199ドット(調整ステップ　1ドット)
消費電力		6.5VA(5V、1.3A)※ MF-70V-01実装時：8.5VA(5V、1.7A)
質量		約400g※ MF-70V-01実装時：約470g
動作温度		0～40℃
動作湿度		20～80％RH(ただし結露なきこと)
販売開始年月		2012年8月

性能

出力特性	FILL、 KEY OUT	分解能		10bit
		サンプリング周波数		74.18MHz
		信号振幅		0.8Vp-p±10%/75Ω
		反射減衰量		5MHz～742.5MHz、15dB以上 742.5MHz～1.485GHz、10dB以上
		立ち上がり/立ち下がり時間		270ps以下(20%～80%間)
		オーバーシュート		10%以下
		DCオフセット		0V±0.5V
		ジッター特性	アライメント	0.2UI
			タイミング	1.0UI
PANEL				100m/3C2V
REMOTE			接点入力	12mA最大定格
			接点出力	60V/300mA最大定格

外部インターフェース

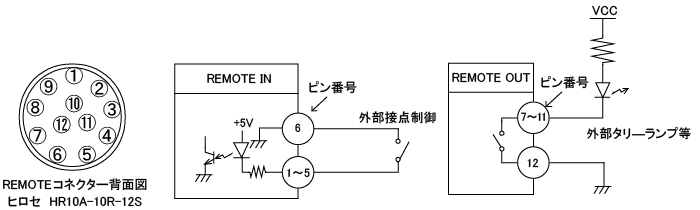

外部制御

ピン番	I/O	信号名	機能
1～5	I	接点入力	CHG/SKIP/BACK/TOP/START/STOP/PRESET1～8/LOOPのいずれかを割り当て可能
6	―	GND	―
7～11	O	接点出力	CHG/SKIP/BACK/TOP/START/STOP/PRESET1～8/LOOPのいずれかを割り当て可能
12	―	コモン	―

※ 接点出力の絶対最大定格は60V、300mAです。外部抵抗で電流を300mA以下に制限してください。

アプリケーション

MF-70V登録アプリケーションは、MF-70Vに静止画や連番静止画ファイル、音声ファイルをLAN経由で登録するMF-70Vの付属アプリケーションです。
また、MF-70Vに登録された素材の編集、簡易的な送出も行うことができます。

■ アプリケーション必要システム構成

CPU	Intel®1.3GHzクラスのプロセッサを搭載したパーソナルコンピューター (Core2 Duo 2.0GHz以上を推奨)
RAM	256MBのRAM(1GB以上を推奨)
LAN	RJ-45端子(1000BASE-T推奨)
HD空き容量	インストール時に60MB以上の空き容量が必要
モニタ	32bitカラー表示が可能なグラフィックアクセラレーターおよびディスプレイ (解像度：1024×768ピクセル以上を推奨)
OS	Microsoft® Windows XP® Professional(SP3) 日本語版(32/64bit版)、Windows 7 Starter、Home Premium、Professional、 Ultimate、Enterprise日本語版(32/64bit版)、 Windows 8.1 Pro日本語版(32/64bit版) Windows 10 Pro日本語版、Windows 11 Pro日本語版

■ アプリケーション対応静止画フォーマット

ファイル形式		備考
BMP	RGB/カラーマップ/グレースケール、ボトムアップ/トップダウン対応、非圧縮/RLE圧縮	JPEG・PNG形式BMPは非対応
JPEG	RGB/YCbCr/グレースケール、ベースライン/プログレッシブ	ロスレスJPEGは非対応
PICT	16・32ビットDirect Bit、2～8ビットPixmap、アルファチャンネル対応	―
PNG	RGB/カラーマップ/グレースケール、アルファチャンネル対応　非圧縮/Deflate圧縮	―
PSD	Adobe®Photoshop®形式、8ビットRGB、アルファチャンネル対応	―
TARGA	RGB/カラーマップ/グレースケール、 Image Originビット対応　非圧縮/RLE圧縮、アルファチャンネル対応	―
TIFF	RGB/CMYK/YCbCr/グレースケール、非圧縮/JPEG圧縮/Deflate圧縮、アルファチャンネル対応	マルチページTIFFには非対応
J2C	CF-90HD/SD形式に対応	ビデオトロン独自形式
VJ2	静止画・音声付静止画・動画	ビデオトロン独自形式
STW ST5	静止画	ビデオトロン独自形式送出イメージデータを含むファイルのみ対応

■ アプリケーション対応音声ファイルフォーマット

ファイル形式	WAVE
オーディオフォーマットタイプ	非圧縮リニアPCM(WAVE_FORMAT_PCM)
データサイズ	16/24ビット
サンプリング周波数	48kHz
チャンネル数	モノラル、ステレオ
拡張子	WAV、wav

※注.外観及び仕様は変更することがあります。 SR15
