製品概要

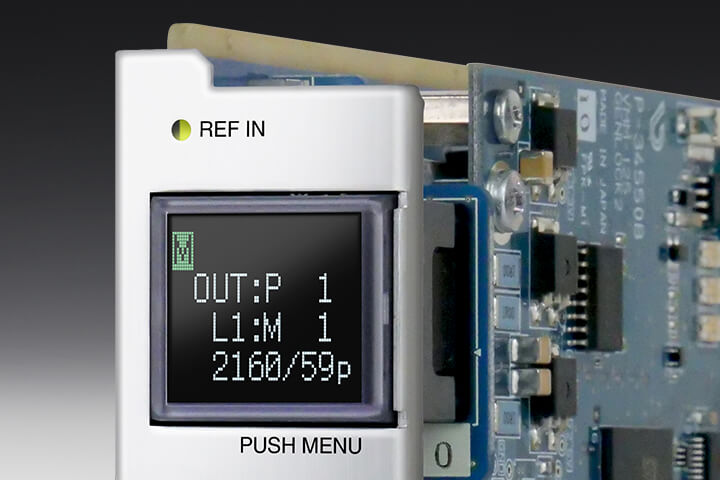

MMG-70Uは、12G-SDI、3G-SDI、HD-SDIに対応した静止画や任意のテキスト、プレートのFILL, KEY信号を出力します。3GまたはHDであれば、最大4種の素材を合成出力可能です。素材はパソコンなどで作成した静止画ファイルや任意のTrueTypeフォントをLANから専用アプリケーションで転送(アップロード)します。素材は最大64個登録することができ、プリセットパターンとして任意の素材を最大4種プリセットすることができます。プリセットパターンは表示位置、トランジション等の設定を持つことができ、専用アプリケーションで設定変更を行います。プリセットパターンは1系統につき32パターン登録でき、外部接点またはWebserverで制御することができます。

 特長

• ● 最大4Kサイズの静止画やテキスト等の素材を同時に2種類送出することが可能 ※
• ● 3G/HDフォーマット時は素材を最大4種類同時送出することが可能
• ● 各系統の映像にプレート表示や任意の素材を送出可能
• ● 初期登録素材として各種カラーバー等の素材を内蔵
• ● 素材は電源投入時に全てフレームメモリーに転送するので瞬時に画面を切り替えることが可能
• ● 映像フォーマットによる色空間BT.709/BT.2020の自動切り替えに対応
• ● Webserverや外部制御による送出プリセットの選択などの制御が可能
• ● 2系統のプリセットを別々に制御できる独立制御機能搭載
• ● 素材ファイル(静止画、フォント等)は専用アプリケーションで転送
• ● CSVファイルをFTP転送することで、専用アプリケーションを介することなく設定変更が可能(オプション)

 システム例

 ブロック図
