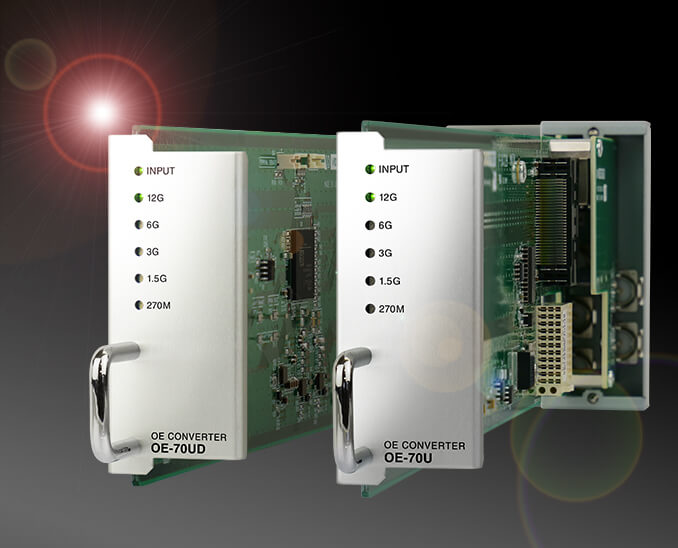

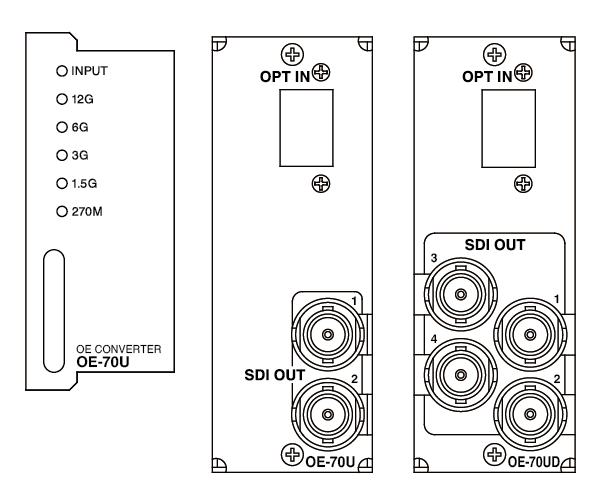

正面･背面図

仕様

機能

信号入力ステータス表示 リクロックステータス表示	モジュール正面のランプで、許容受光レベル及びリクロックレートを判別できます。OPTICALの12G/6G/3G/HD/SD-SDI信号を入力した場合は、ビット・レートランプが緑色に点灯します。270MbpsのDVB-ASI信号はリクロックして出力します。その場合、正面インジケーターの270Mランプが緑色に点灯します。許容受光レベルを外れたとき、INPUTランプが橙色に点滅します。
ALARM出力	信号未入力時または許容受光レベルを外れたとき、筐体の接点ALARM出力端子よりアラーム信号を出力することができます。信号未入力の検出条件は、リクロッカーがロックしていない時です。この機能は基板上のスイッチで有効／無効の設定ができます。
SNMP監視	許容受光レベル、リクロックステータスに対応しています。

定格

入力信号	OPT IN	SMPTE2082-1、2081-1、424M、292M、259M-C、 EN50083-9 準拠　LC 1系統
出力信号	SDI OUT	SMPTE2082-1、2081-1、424M、292M、259M-C、 EN50083-9 準拠 0.8Vp-p±10%/75Ω、BNC　2系統(OE-70U) 0.8Vp-p±10%/75Ω、BNC　4系統(OE-70UD)
映像フォーマット		2160p60/59.94/50/30/29.97/25/24/23.98、 1080p60/59.94/50/30/29.97/25/24/23.98、 1080psF30/29.97/25/24/23.98、1080i60/59.94/50、 720p60/59.94/50、525i、625i
消費電力		OE-70U：2.5VA(5V,0.5A)、OE-70UD：3.5VA(5V,0.7A)
動作温度		0〜40℃
動作湿度		20〜80％RH(ただし結露なきこと)
質量		OE-70U：320g(コネクターモジュールを含む) OE-70UD：340g(コネクターモジュールを含む)
販売開始年月		2023年7月

性能

入力特性	OPT IN	光波長		1260nm〜1580nm
		最小入力レベル		-11dBm
		最大入力レベル		+1dBm※
出力特性	SDI OUT	信号振幅		0.8Vp-p±10%/75Ω
		反射減衰量		5MHz〜1.485GHz：15dB以上 1.485GHz〜2.97GHz：10dB以上 2.97GHz〜5.94GHz：7dB以上 5.94GHz〜11.88GHz：4dB以上
		立ち上がり/ 立ち下がり時間		12G：45ps以下(20%〜80%間) 6G：80ps以下(20%〜80%間) 3G：135ps以下(20%〜80%間) HD：270ps以下(20%〜80%間) SD：0.4ns〜1.5ns(20%〜80%間)
		オーバーシュート		10%以下
		DCオフセット		0V±0.5V以内
		ジッター 特性	アライメント	12G/6G/3G：0.3UI、HD/SD：0.2UI
			タイミング	12G：8.0UI、6G：4.0UI、3G：2.0UI HD：1.0UI、SD：0.2UI

• ※ 入力レベルは、+1dBm以下でご使用ください。
• ※ 受光レベルの表示については参考値となります。受光レベルが、+1dBmを超えているときは動作保証外のためレベル表示が誤動作することがあります。

※注.外観及び仕様は変更することがあります。 SR06
