RoHS対応SNMP対応
12G対応OEコンバーター

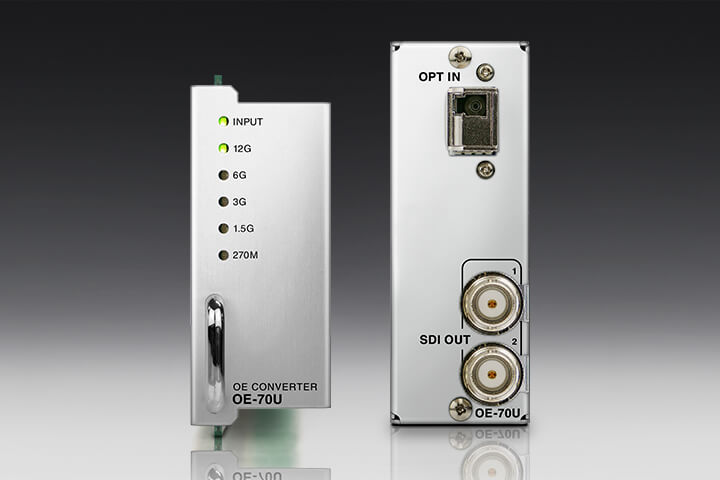

OE-70U
希望小売価格 200,000円 (税別)
12G対応4出力OEコンバーター

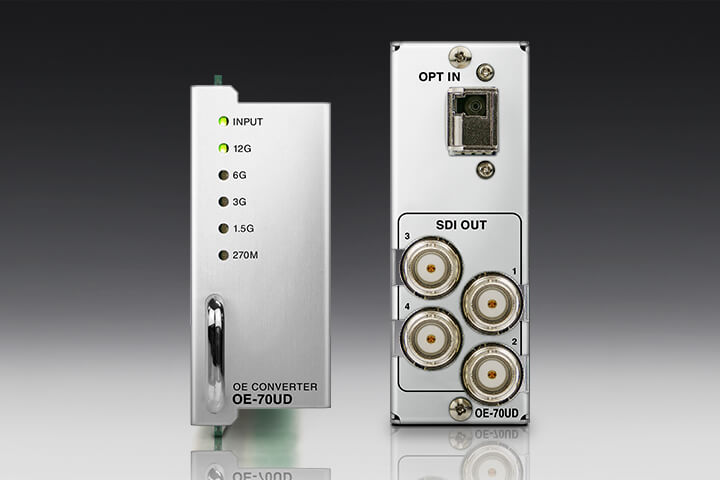

OE-70UD
希望小売価格 240,000円 (税別)
製品概要

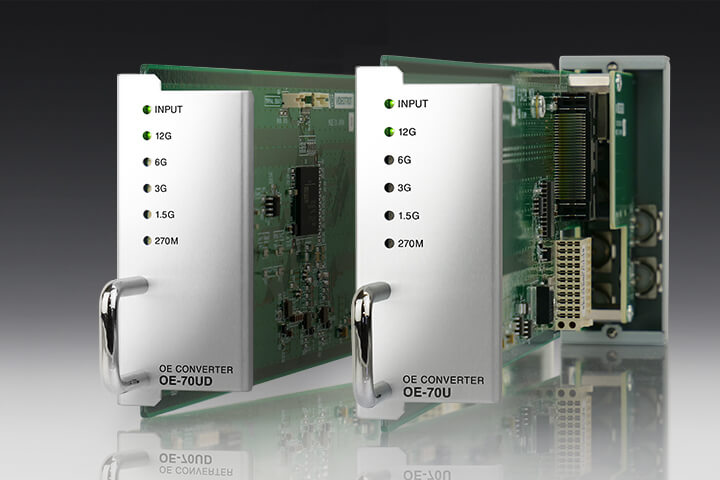

OE-70UはOPTICALの12G/6G/3G/HD/SD-SDI信号をBNCケーブルの12G/6G/3G/HD/SD-SDI信号へ変換するOEコンバーターモジュールです。
新機能が追加されました。詳細はこちら。
「Web serverにて光入力の受光レベルを表示(参考値)」
他の光伝送製品と組み合せることで、更に用途が広がります。
※ OE-70U、OE-20Uのみ、OT-70U-RT/TR、OT-20U-RT/TRと接続可能です。
製品紹介動画
特長
- ● 対応フォーマット 12G/6G/3G/HD/SD-SDI、DVB-ASI(270Mbps)
- ● リクロックレートをランプで表示
- ● 最小受光レベル-11dBm未満のときにランプ、Webで通知
- ● SDI出力はOE-70Uは2分配、OE-70UDは4分配
- ● 光ケーブルにて、EO-70Uとの組み合わせで約10~20kmの伝送可能※
- ● EO-20U→OE-70UやEO-70U→OE-20U等、設置場所によりミニボックスとモジュールの組み合わせも自由
- ● SNMP対応
- ● 光波長 OPT IN 1260~1580nm
- ● 光コネクター LC型
- ※ 適合ケーブル:シンプレックス シングルモード光ファイバー。
実際に伝送可能な距離は、ファイバーケーブルの種類とファイバーリンクの累積光損失により大きく変わります。

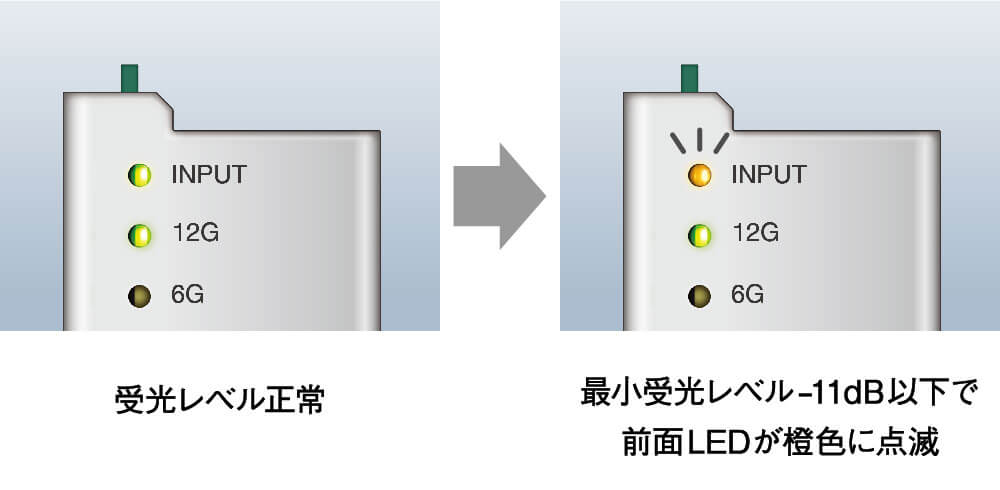

前面LEDで、受光レベルの低下を警告
最小受光レベルが-11dBを下回ると、前面LEDが点滅し受光レベルの低下を警告。SNMP、Webserver監視にも対応しており、突然の信号断を未然に防止します。

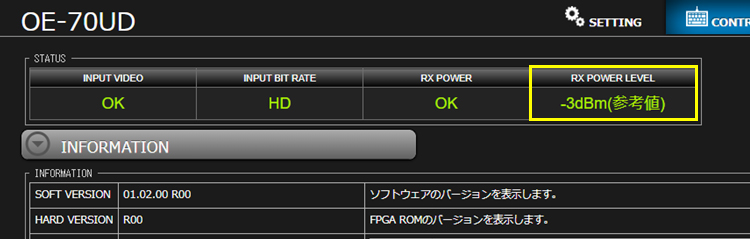

Web serverに光入力の受光レベルを表示 NEW
※ 受光レベルの表示については参考値となります。
システム例
図をクリックすると拡大します。

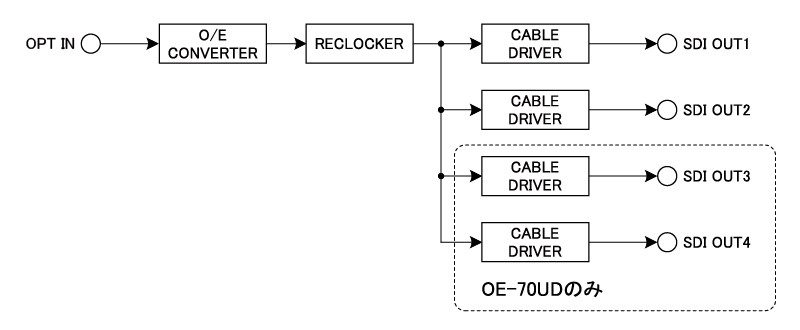

ブロック図
図をクリックすると拡大します。
