双方向光送受信器
OT-20U-RT（TX 1270nm）
希望小売価格　250,000円 (税別)
OT-20U-TR（TX 1330nm）
希望小売価格　250,000円 (税別)

製品概要

OT-20Uは双方向光SDI伝送装置です。光ケーブル1本で12G/6G/3G/HD/SD-SDI信号を双方向に伝送できます。

他の光伝送製品と組み合せることで、更に用途が広がります。

モジュールタイプ
双方向光送受信器

OT-70U-RT/TRはこちら

モジュールタイプ
OEコンバーター

OE-70Uはこちら

Mini Boxタイプ
OEコンバーター

OE-20Uはこちら

※ OE-70U、OE-20Uのみ、OT-70U-RT/TR、OT-20U-RT/TRと接続可能です。

特長

  • ● 対応フォーマット 12G/6G/3G/HD/SD-SDI、DVB-ASI(270Mbps)
  • ● リクロックしたフォーマットをランプで表示
  • ● 最小受光レベル-11dBm未満のときにランプで表示
  • ● タイプRTとTRの組み合わせで、光ケーブル1本で約10〜20kmの双方向伝送可能※
  • ● OT-70U-RT⇔OT-20U-TRやOT-20U-RT⇔OT-70U-TR等、設置場所によりミニボックスとモジュールの組み合わせも自由、またOE-70U、OE-20Uへの伝送も可能
  • ● 光波長　OT-20U-RT：TX1270/RX1330nm　OT-20U-TR：TX1330/RX1270nm
  • ● 光コネクター　LC型
  • ※ 適合ケーブル：シンプレックスシングルモード光ファイバー
    実際に伝送可能な距離は、ファイバーケーブルの種類とファイバーリンクの累積光損失により大きく変わります。光ケーブルの減衰量が4dB(-0.4dB/kmの光ファイバーで約10km)以下の場合は、付属のアッテネータ(5dB)をご使用ください。
名刺サイズのスリムな設計
手のひらサイズのスリムなボディで、持ち運びに便利。

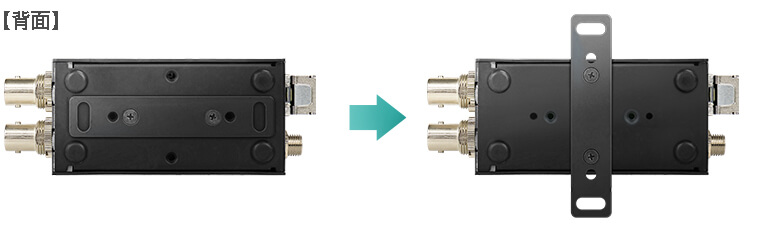

取り付け板を標準装備
付属の取り付け板を使用すると、基板等にも取り付けが可能です。
オプションケーブルでUSB給電可能
5,000mAhのバッテリーで8時間以上駆動可能。
電源の取れない中継現場等に便利。
  • 電源コネクター変換ケーブル 2m
  • USB-DC-CNL
  • 希望小売価格 10,000円(税別)

システム例

図をクリックすると拡大します。

ブロック図

図をクリックすると拡大します。
