仕様

機能

PRIMARY/SECONDARY 自動切換え		PRIMARYでエラー発生時に SECONDARYへ切り替わります。
エラーログ		40,000イベントまで記録保存し超えた時は順次古いイベントから削除されます。イベント内容は、日付、時間、エラー内容です。
信号検出項目	SDI SIGNAL	SDI信号のなし
	TRS	映像タイミング基準コード(TRS)のエラー
	LINE NUMBER	ラインナンバーエラー
	CRC Y	Yデータ系列CRCエラー
	CRC C	Cb,Crデータ系列CRCエラー
	LINE LENGTH	1ラインの長さエラー
	FIELD LENGTH	1フィールドの長さエラー
	RESERVED DATA	リザーブドデータエラー
	ANC PARITY	補助データパケットのパリティーエラー
	ANC CHECKSUM	補助データパケットのチェックサムエラー
	BCH	エンベデッド･オーディオのエラー
	AUDIO PACKET	エンベデッド･オーディオ･パケットのデータブロック番号インクリメントエラー
	NO AUDIO PACKET	エンベデッド･オーディオ･パケットなし
	MUTE	オーディオ無音検出(１～8CH対応)
	BLACK	黒味検出
	BLUE	青色検出
	FREEZE	フリーズ検出(映像データが完全に静止した静止画用)
	STILL	スチル検出(フレーム間で圧縮した映像やノイズがある静止画用) ※ 3G-SDIではご使用になれません。
	COMPARE	PRI INとSEC INの映像比較
入力設定入力チャンネルごとにFS、AVDLのどちらかを選択できます。	AVDL	入力信号がREF信号に同期している条件で使用可能です。映像をフレーム遅延させたくないときに選択します。引き込み範囲は約1Hです。HANC、VANCのパケットは全て通過します。
入力設定入力チャンネルごとにFS、AVDLのどちらかを選択できます。	FS	入力信号が非同期の場合に設定します。また、前段にブランキングスイッチャー等を接続していて、スイッチングによる音声ノイズを吸収させたい場合にも有効です。 HANCは音声パケット16ch、タイムコード(SMPTE RP188)、ペイロードID(SMPTE 352M)が通過し、VANC(スイッチングポイントとその次のラインを含まない)が通過します。
インターナルカラー出力		ムービング設定が可能なカラーバー及び青、赤、黒の単色カラーを出力する事ができます。エンベデッド音声は1kHzとMUTEが選択できます。
静止画像/WAVE音声出力 (オプション)		内蔵のフラッシュメモリーに保存された静止画とWAVE音声を再生出力できます。静止画はHDサイズ(8bit階調)で4枚、WAV音声は2CH(16bit, 48kHz)でおよそ52秒までの音声を4つ保存可能です。
PREVIEW出力設定	OFF	SDI OUT1と同じ映像を出力します。
	NEXT	SDI OUT1の反対BUSを出力します。
	SPLIT1	PRIMARYとSECONDARY入力を分割して出力します。
	SPLIT2	PRIMARYとSECONDARYとAUX入力を分割して出力します。
	4SCREENS	4つの映像を分割して出力します。 ※ 3G-SDIではご使用になれません。
	AUX	AUXを出力します。 ※ SDI OUT1の選択をFILEにしている時はご使用になれません。
	FILE(オプション)	FILE(静止画像、音声WAV)を選択して出力します。
GPI入力		出力をする映像ソースの切り替え等が可能です。
GPI出力		各SDI入力信号のエラー出力等が可能です。
手動制御		オプションのSMS-70V-01、RCP-01-ALMもしくはGPIから制御によって、現用系・予備系を含む手動切り替えが可能です。
オンスクリーンメニュー		各機能の設定項目やエラーログの表示が可能です。

定格

SMS-70H
入力信号	SDI IN	PRIMARY SECONDARY AUX(入力設定時)	SMPTE424M/292M準拠　0.8Vp-p/75Ω、BNC　1系統
出力信号	SDI OUT	1, 2, 3(PREVIEW)	SMPTE424M/292M準拠　0.8Vp-p/75Ω、BNC　各1系統
		AUX(出力設定時)	SMPTE424M/292M準拠　0.8Vp-p/75Ω、BNC　1系統
外部Ｉ／Ｆ	GPI		接点入力×6、出力×6　Dsub-15(f) 1系統 ※1　TTL信号で制御する際は、吸い込み電流が12mAまで耐えられるデバイスで駆動してください。 ※2　接点の絶対最大定格は60V、300mAです。外部抵抗で電流を300mA以下に制限してください。
	PANEL		2Vp-p/75Ω　上記コネクタ内に割り当てられます
映像フォーマット			HD：1080i59.94、1080sF29.97/23.98、1080p29.97/23.98 3G-SDI：1080p59.94(Level-A)
動作温度			0～40℃
動作湿度			20～80％RH(ただし結露なきこと)
消費電力			13VA(5.0V 2.6A)
質量			0.8kg(コネクターモジュールを含む)
販売開始年月			2025年10月
SMS-70V-01 リモート・コントロール・パネル（オプション）
外部I/F	PANEL IN PANEL OUT(未使用)		2Vp-p/75Ω　BNC 1系統
外形寸法			420W×44H×90D(突起部含まず)
質量			約1.5kg
動作温度			0～40℃
動作湿度			20～80% RH(ただし結露なきこと)
電源			AC90～250V　50/60Hz　IEC inlet C14タイプ 1系統
消費電力			15VA
RCP-01F-ALM LAN対応アラーム・コントロール・パネル（オプション）
外部I/F	PANEL IN PANEL OUT(未使用)		2Vp-p/75Ω　BNC 1系統
	Ethernet		10/100BASE-T　RJ45 1系統
外形寸法			420W×44H×90D(突起部含まず)
質量			約1.4kg
動作温度			0～40℃
動作湿度			20～80% RH(ただし結露なきこと)
電源			AC90～250V　50/60Hz　IEC inlet C14タイプ 1系統
消費電力			15VA
RCP-01F-STAND　卓上置きタイプ取付キット（オプション）
外形寸法			90W×62H×20D(突起部含まず)
質量			約0.18kg

性能

SMS-70H
入力特性	SDI IN	分解能		10bit
		サンプリング周波数		HD：74.18MHz、3G：148.35MHz
		イコライザー特性		HD：100m/5CFB、3G：80m/5CFB
		反射減衰量		5MHz～1.485GHz 15dB以上、 1.485GHz～3GHz 10dB以上
出力特性	SDI OUT	分解能		10bit
		サンプリング周波数		HD：74.18MHz、3G：148.35MHz
		信号振幅		0.8Vp-p±10%/75Ω
		反射減衰量		5MHz～1.485GHz 15dB以上 SD：5MHz～270MHz 15dB以上、 1.485GHz～3GHz 10dB以上
		立ち上がり/ 立ち下がり時間		HD：270ps以下(20%～80%間) 3G：135ps以下(20%～80%間)
		オーバーシュート		10%以下
		DCオフセット		0V±0.5V
		ジッター特性	アライメント	HD：0.2UI以下、3G：0.3UI以下
			タイミング	HD：1.0UI以下、3G：2.0UI以下
映像入出力遅延	AVDL設定			HD：約2μs、3G：約1μs
	FS設定			【SYNC MODEがEXT SUBの時】約0.5～1.5フレーム【SYNC MODEがLINE DIRECTの時】各映像フォーマットの3ライン
音声入出力遅延	AVDL設定			HD：約2μs、3G：約1μs
	FS設定			【SYNC MODEがEXT SUBの時】各映像フォーマットの1フレーム【SYNC MODEがLINE DIRECTの時】各映像フォーマットの3ライン
GPI	接点入力			12mA以上
	接点出力			60V/300mA最大定格
SMS-70V-01 リモート・コントロール・パネル（オプション）
外部I/F	PANEL IN			100m/3C2V
	本体の接続数			1台
RCP-01F-ALM LAN対応アラーム・コントロール・パネル（オプション）
外部I/F	PANEL IN			100m/3C2V
	本体の接続数			同軸パネル通信の接続時：1台ネットワーク通信の接続時：最大10台

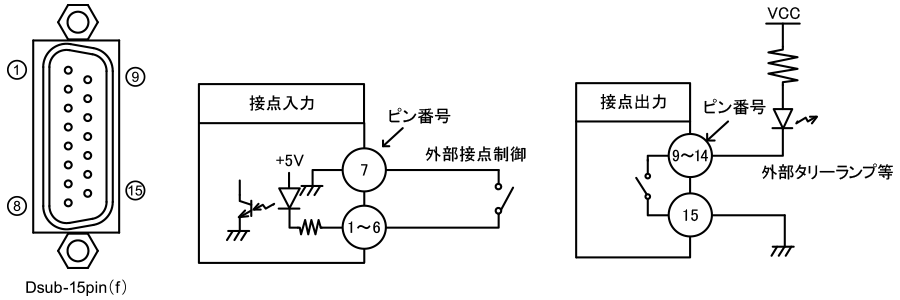

【 GPI/PANEL 】

ピン番号	I/O	信号	名称	機能
1～6	I	接点入力	IN 1～6	フリーアサイン
7	―	GND	GND	接点入力及び双方向通信用グランド
8	O	双方向通信	PANEL	PANEL
9～14	O	接点出力	OUT 1～6	フリーアサイン
15	―	COM	COM	接点出力用コモン

※ 薄型のDsubコネクターのケースをご使用ください。
※ 推奨Dsubコネクターケースは、第一電子工業社製：17JE-15H-1C-CFです。
※ 推奨Dsubコネクターは、ヒロセ電機製： HDAB-15PF(05)です。
※ Dsubコネクターの嵌合ネジはインチタイプです。
※ 接点出力の絶対最大定格は60V/300mAです。外部抵抗で電流を300mA以下に制限してください。
※ TTL信号で接点制御する場合は、吸い込み電流が12mA以上のデバイスで駆動してください。

※注.外観及び仕様は変更することがあります。 SR03
