仕様

機能

エラーログ		各SDI入力に対して約10,000イベントまで記録保存し、超えた時は順次古いイベントから削除されます。イベント内容は、日付、時間、エラー内容です。
エラーカウント		オンスクリーン表示では999カウント、MIBでは256カウントまでに対応しています。
信号検出項目	SDI SIGNAL	SDI信号のなし
	TRS	映像タイミング基準コード(TRS)のエラー
	LINE NUMBER	ラインナンバーエラー
	CRC Y	Yデータ系列CRCエラー
	CRC C	Cb,Crデータ系列CRCエラー
	LINE LENGTH	1ラインの長さエラー
	FIELD LENGTH	1フィールドの長さエラー
	RESERVED DATA	リザーブドデータエラー
	ANC PARITY	補助データパケットのパリティーエラー
	ANC CHECKSUM	補助データパケットのチェックサムエラー
	BCH	エンベデッド･オーディオのエラー
	AUDIO PACKET	エンベデッド･オーディオ･パケットのデータブロック番号インクリメントエラー
	NO AUDIO PACKET	エンベデッド･オーディオ･パケットなし
	MUTE	オーディオ無音検出 (１～8CH対応)
	BLACK	黒味検出
	BLUE	青色検出
	FREEZE	フリーズ検出
	STILL	スチル検出 (フレーム間で圧縮した映像やノイズがある静止画用) ※3G-SDIではご使用になれません。
	COMPARE	2系統もしくは4系統の映像比較
	ASYNC	SDI入力信号のリファレンス信号に対する非同期状態を検出
4分割表示		SDI IN 1～4を4分割して表示します。
全画面表示		指定した入力を全画面に表示、シーケンシャル表示にも対応します。
音声レベルメーター表示		各入力チャンネルのエンベデッド音声をピークレベルで表示します。
ON AIR/NEXTタリー表示		外部接点で任意のチャンネルに赤及び緑のタリーを表示します。
エラー枠の表示		エラーを検出した時に赤色の画枠を表示します。
GPI入力		タリー表示制御もしくは全画面表示制御の入力が可能です。
GPI出力		SDI入力信号のエラー等の出力が可能です。
オンスクリーンメニユー		各機能の設定項目やエラーログの表示が可能です。

定格

入力信号	SDI IN 1～4	SMPTE424M/292M準拠　0.8Vp-p/75Ω、BNC　4系統
出力信号	SDI OUT 1,2	SMPTE424M/292M準拠　0.8Vp-p/75Ω、BNC　2系統
外部Ｉ／Ｆ	GPI	接点入力×6、出力×2　Dsub-15(f) 1系統 ※1　TTL信号で制御する際は、吸い込み電流が12mAまで耐えられるデバイスで駆動してください。 ※2　接点の絶対最大定格は60V、300mAです。外部抵抗で電流を300mA以下に制限してください。
外部Ｉ／Ｆ	映像フォーマット	1080p60/59.94/50(Level-A)、1080p30/29.97/25/24/23.98、1080sF30/29.97/25/24/23.98、1080i60/59.94/50
動作温度		0～40℃
動作湿度		20～80％RH(ただし結露なきこと)
消費電力		12VA(5.0V 2.4A)
質量		0.4kg(コネクターモジュールを含む)
販売開始年月		2026年3月

性能

入力特性	SDI IN 1～4	分解能		10bit
		サンプリング周波数		HD：74.18MHz、3G：148.35MHz
		イコライザー特性		HD：100m/5CFB、3G：80m/5CFB
		反射減衰量		5MHz～1.485GHz 15dB以上、 1.485GHz～3GHz 10dB以上
出力特性	SDI OUT 1,2	分解能		10bit
		サンプリング周波数		HD：74.18MHz、3G：148.35MHz
		信号振幅		0.8Vp-p±10%/75Ω
		反射減衰量		5MHz～1.485GHz 15dB以上 SD：5MHz～270MHz 15dB以上、 1.485GHz～3GHz 10dB以上
		立ち上がり/ 立ち下がり時間		HD：270ps以下(20%～80%間) 3G：135ps以下(20%～80%間)
		オーバーシュート		10%以下
		DCオフセット		0V±0.5V
		ジッター特性	アライメント	HD：0.2UI以下、3G：0.3UI以下
			タイミング	HD：1.0UI以下、3G：2.0UI以下
入出力遅延				［REFERENCE SELECTがEXT SUBの時］各映像フォーマットの約0.5～1.5フレーム［REFERENCE SELECTがLINE DIRECTの時］各映像フォーマットの3ライン
GPI	接点入力			12mA以上
	接点出力			60V/300mA最大定格

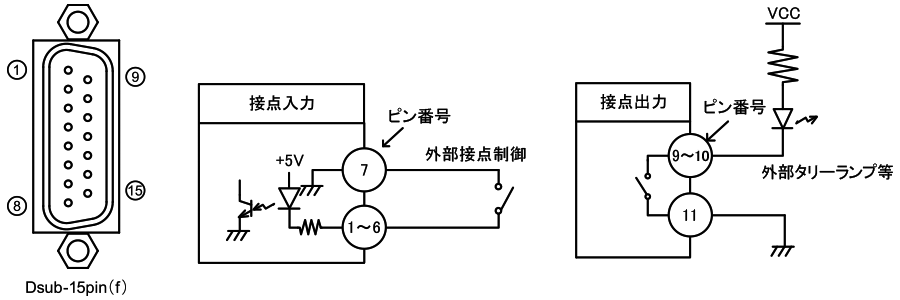

【 GPI/PANEL 】

ピン番号	I/O	信号	名称	機能
1～6	I	接点入力	IN 1～6	フリーアサイン
7	―	GND	GND	接点入力及び拡張GPI制御用グランド
8	O	+5V	+5V	拡張GPI制御用+5V ※GNDへの短絡にご注意ください。
9、10	O	接点出力	OUT 1、2	フリーアサイン
11	―	COM	COM	接点出力用コモン
12、14	O	SCL	SCL1、2	拡張GPI制御用SCL1、2
13、15	IO	SDA	SDA1、2	拡張GPI制御用SDA1、2

拡張GPI制御は、SMV-70H-01 GPIO拡張ケーブル(オプション)で使用します。

※ 薄型のDsubコネクターのケースをご使用ください。
※ 推奨Dsubコネクターケースは、第一電子工業社製：17JE-15H-1C-CFです。
※ 推奨Dsubコネクターは、ヒロセ電機製： HDAB-15PF(05)です。
※ Dsubコネクターの嵌合ネジはインチタイプです。
※ 接点出力の絶対最大定格は60V/300mAです。外部抵抗で電流を300mA以下に制限してください。
※ TTL信号で接点制御する場合は、吸い込み電流が12mA以上のデバイスで駆動してください。

※注.外観及び仕様は変更することがあります。 SR00
