SDI/NTSC 2×1×2
切り替えスイッチャー
SW-70-212
希望小売価格 150,000円 (税別)

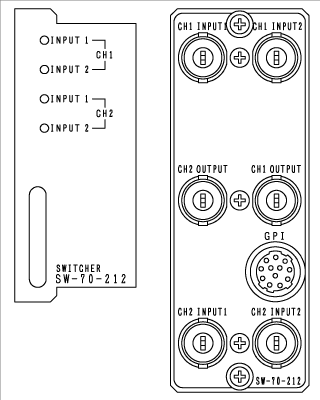

図をクリックすると拡大します。

定格
入力信号 CH1 INPUT1,2 SMPTE292M、SMPTE259M-C、DVB-ASI 0.8Vp-p/75Ω、BNC VBS 1Vp-p/75Ω、BNC
AES3-1992 1Vp-p/75Ω、BNC 各1 系統
CH2 INPUT1,2 SMPTE292M、SMPTE259M-C、DVB-ASI 0.8Vp-p/75Ω、BNC VBS 1Vp-p/75Ω、BNC
AES3-1992 1Vp-p/75Ω、BNC 各1 系統
出力信号 CH1 OUTPUT SMPTE292M、SMPTE259M-C、DVB-ASI 0.8Vp-p/75Ω、BNC VBS 1Vp-p/75Ω、BNC
AES3-1992 1Vp-p/75Ω、BNC 1系統
CH2 OUTPUT SMPTE292M、SMPTE259M-C、DVB-ASI 0.8Vp-p/75Ω、BNC VBS 1Vp-p/75Ω、BNC
AES3-1992 1Vp-p/75Ω、BNC 1系統
外部 I/F GPI HR10A-10R-12S 1系統
接点入力×4、接点出力×4
動作温度 0~40℃
動作湿度 20~80%RH(ただし結露なき事)
消費電力 3.4VA (5V,0.68A)
性能
入力特性 CH1 INPUT1,2
CH2 INPUT1,2
反射減衰量 HD:5MHz~742.5MHz、15dB 以上
742.5MHz~1.485GHz、10dB 以上
SD:5MHz~270MHz、15dB 以上
※メカニカルリレーを使用しています。
接続ケーブル長は、出力接続される機器に依存します。
※非選択側入力は75Ω終端されていません。
NTSC 等アナログ使用時には注意して下さい。
出力特性 CH1 OUTPUT
CH2 OUTPUT
SDI 反射減衰量 HD:5MHz~742.5MHz、15dB 以上
742.5MHz~1.485GHz、10dB 以上
SD:5MHz~270MHz、15dB 以上
NTSC 周波数特性 60Hz~10MHz ±0.2dB
DG ±0.2%
DP ±0.2°
波形特性 k=1 以下(2Tパルス)
S/N 60dB 以上
※メカニカルリレーを使用しています。
強い刺激が加わった場合、ノイズが出る可能性があります。
出力特性は、入力に接続される機器に依存します。
GIP 入力遅延時間 16ms 以内
GPIコネクタ-背面図
ヒロセ HR10A-10R-12S
ピン番 信号 機能
1 接点入力 CH1 INPUT1 選択
2 接点入力 CH1 INPUT2 選択
3 接点入力 CH2 INPUT1 選択
4 接点入力 CH2 INPUT2 選択
5 未使用 -
6 COM1 設定入力コモン
7 接点出力 CH1 INPUT1 選択時、CLOSE
8 接点出力 CH1 INPUT2 選択時、CLOSE
9 接点出力 CH2 INPUT1 選択時、CLOSE
10 接点出力 CH2 INPUT2 選択時、CLOSE
11 未使用 -
12 COM2 接点出力コモン

※ TTL信号で制御する際は、吸い込み電流が12mAまで耐えられるデバイスで駆動してください。
※ 接点の絶対最大定格は60V、300mAです。外部抵抗で電流を300mA以下に制限してください。
※ 100msの接点トリガーで制御します。後取り優先です。

※注.外観及び仕様は変更することがあります。SR05
