| 定格 |
| 入力信号 |
・ REF IN |
BBS：0.43Vp-p/75Ω、3値SYNC：0.6Vp-p/75Ω BNC 1系統 |
| ・ LINE IN |
SMPTE292M準拠、0.8Vp-p/75Ω BNC 1系統 |
| ・ LTC |
SMPTE12M-1準拠、0.5-4.5Vpp/1.5kΩ BNC 1系統 |
| 出力信号 |
・ LINE OUT
1、2 |
SMPTE292M準拠、0.8Vp-p±10%/75Ω BNC 各1系統 |
| 外部 I/F |
・ REMOTE |
接点入力4、接点出力4、 Dsub-15(ｆ)高密度タイプ、インチネジ 1系統
※1 TTL信号で制御する際は、吸い込み電流が12mAまで耐えられる
デバイスで駆動してください。
※2 接点の絶対最大定格は60V、300mAです。外部抵抗で電流を
300mA以下に制限してください。
|
| 映像フォーマット |
SMPTE274M準拠、1080i/59.94 |
LTCバイナリグループ
フォーマット |
SMPTE309M準拠、YYMMDD format/MJD format |
| 動作温度 |
0〜40℃ |
| 動作湿度 |
20〜80％RH（ただし結露なき事） |
| 消費電力 |
7VA (5V,1.4A) |
| 質量 |
0.32kg(コネクターモジュールを含む) |
| 販売開始年月 |
2014年3月 |
|
| 性能 |
| 入力特性 |
| ・ SDI IN |
分解能 |
10bit
|
| サンプリング周波数 |
74.18MHz |
| イコライザー特性 |
100m/5CFB |
| 反射減衰量 |
5MHz〜742.5MHz：15dB以上
742.5MHz〜1.485GHz：10dB以上 |
|
| 出力特性 |
| ・ SDI OUT |
分解能 |
10bit：本線，8bit：タイム、デイト、ロゴ |
| サンプリング周波数 |
74.18MHz |
| 信号振幅 |
0.8Vp-p±10%/75Ω |
| 反射減衰量 |
5MHz〜742.5MHz：15dB以上，742.5MHz〜1.485GHz：10dB以上 |
立ち上がり/
立ち下がり時間 |
270ps以下 (20%〜80%間) |
| オーバーシュート |
10%以下 |
| DCオフセット |
0V±0.5V |
| ジッター特性 |
アライメント：0.2UI，タイミング：1.0UI |
| ・ 接点入力 |
12mA以上 |
| ・ 接点出力 |
60V/300mA以下 |
| 入出力遅延(最短) |
約4μs |
|
| 機能 |
| 表示サイズ |
1920×1080 |
| 画面プリセット |
プリセット番号 |
1〜32 |
| 横表示位置 |
0〜1919 |
| 縦表示位置 |
0〜1079 |
| フォント |
ビデオトロン標準フォント、True Typeフォント（4書体まで）※ |
| 文字サイズ |
10〜100級（1級は約1.6ドット） |
| 長体 |
0〜50％（0％で普通サイズ、横に縮む） |
| 斜体 |
0〜30％（上部が下部より右へずれる） |
| 文字間隔 |
-50〜50ドット（−は左に詰まる） |
| 区切り間隔 |
-50〜50ドット（−は左に詰まる） |
| 輝度(Y) |
0〜110% |
| 彩度(S) |
0〜100% |
| 色相(H) |
0〜360° |
| 縁取り |
幅 ：0〜10ドット、種類：HARD，SOFT |
| 表示文字 |
時分秒 |
00:00:00〜23:59:59 |
| 年 |
2000〜2099年 |
| 月 |
1〜12月 |
| 日 |
1〜31日 |
| 曜日 |
月，火，水，木，金，土，日
MON，TUE，WED，THU，FRI，SAT，SUN |
| ロゴイメージファイル |
| 画像サイズ |
512×512 |
| 画像フォーマット |
TIFF（32ビット(RGBα) 非圧縮TIFF） |
| 画像ファイル名 |
8文字まで（使用可能文字 ：英数字 と記号のハイフン‘-’） |
|
| |
| ※フォントの版権についてはお客様で契約をお願いします。 |
| |
 |
 |

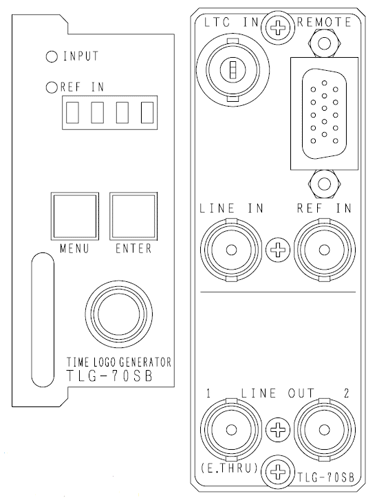

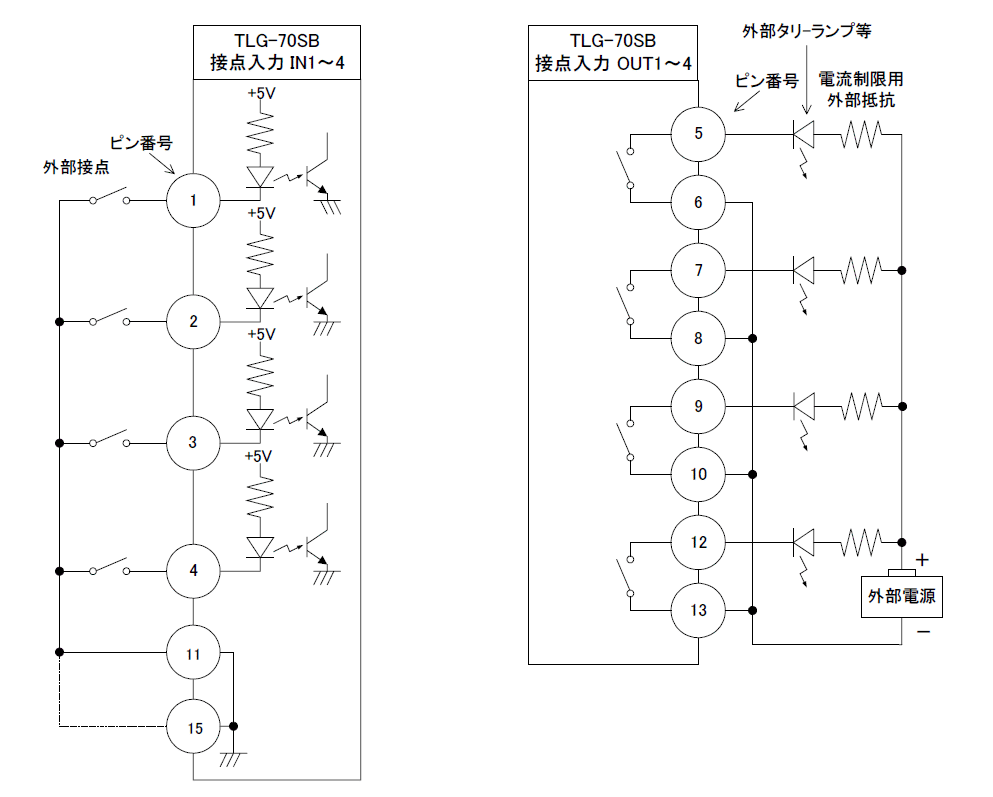

| REMOTE |
| Dsub-15(f)高密度タイプ |
 |
|
背面のREMOTEから表示のON/OFF制御とTALLYを出力します。
OFF、TIME、DATE、LOGO、画面番号(SCRN1〜SCRN32)を設定
することができます。 |
| ピン番号 |
信号名 |
信号名 |
機能 |
| 1 |
IN1 |
接点入力 |
OFF、TIME、DATE、LOGO、
SCRN1〜SCRN32から選択
レベルトリガーまたは
エッジトリガーを切り替え可能 ※ |
| 2 |
IN2 |
接点入力 |
| 3 |
IN3 |
接点入力 |
| 4 |
IN4 |
接点入力 |
| 5 |
OUT1 |
接点出力 |
OFF、TIME、DATE、LOGO、
SCRN1〜SCRN32から選択 |
| 6 |
OUT1 |
接点出力 |
| 7 |
OUT2 |
接点出力 |
| 8 |
OUT2 |
接点出力 |
| 9 |
OUT3 |
接点出力 |
| 10 |
OUT3 |
接点出力 |
| 11 |
GND |
― |
GND（接点入力コモン） |
| 12 |
OUT4 |
接点出力 |
OFF、TIME、DATE、LOGO、
SCRN1〜SCRN32から選択 |
| 13 |
OUT4 |
接点出力 |
| 14 |
N.C. |
― |
未使用 |
| 15 |
GND |
― |
GND（接点入力コモン） |
|
| |
|
|
※ TIME、DATE、LOGO のレベルトリガーはMAKE中“表示”、エッジトリガーはエッジで“表示”と
“非表示”を繰り返します。
SCRN1〜32はトリガーモードに関係なくMAKEすると画面番号を切り替えてBREAKしても保持します。
ケーブル用適合コネクター 型番：D02-M15PG-N-F0（日本航空電子社製）
ケーブル用適合コネクターコンタクト 型番：D02-22-26P-PKG100（日本航空電子社製）
ケーブル用適合コネクターカバー 型番：17JE-09H-1C（第一電子工業社製）
注）必ず上記の指定されたコネクター、コンタクト、カバーを使用してください。 |
| |
 |
| |
※ 接点入力をロジックで制御する場合、吸い込み電流が12mAまで耐えられる
デバイスで駆動してください。
※ 接点出力の絶対最大定格は60V、300mAです。外部抵抗で電流を300mA以下に制限してください。 |
※注.外観及び仕様は変更することがあります。SR03 |
