製品概要

VIP-70U-01はIP(SMPTE ST2110)に対応したゲートウェイです。動作モードが2つあり、SDI to IPモードとIP to SDIモードがあります。IP側はEthernetを2個搭載し、ヒットレス(ST2022-7)に対応しています。SDI入出力部は12G/6G/3G/HD-SDIに対応しています。

新機能が追加されました。詳細はこちら。

「 ・SDI to IPモード 8CHの変換が可能。・IP to SDIモード 4CHの変換が可能。
・VLAN IDの設定が可能(0〜4095)。 」

特長

• ● IPはST2110-20/-21/-30/-40に対応
• ● IPはSFPコネクターを2系統持ち、ヒットレス(ST2022-7)に対応
• ● SDIは12G/6G/3G/HD-SDIに対応
• ● エンベデッドオーディオは16chに対応
• ● SDI to IPモードとIP to SDIモードの切り替え可能
• ● SDI to IPモードではPTPからREF OUT(BBS又は3値SYNC)を生成し出力
• ● SDI to IPモードでPTPに対するSDI信号の位相差及び許容範囲エラーを表示
• ● SDI to IPモードは最大8つのSDI信号をST2110 IPへ変換
• ● IP to SDIモードは最大4つ(VIDEO,AUDIO,ANC各1ストリーム)のST2110 IPをSDI信号へ変換
• ● IP to SDIモードでは任意のPTP、DIR、SUBからREFOUT(BBS又は3値SYNC)を生成し出力
• ● IP to SDIモードでは出力するSDI信号を任意のPTP、DIR、SUBに同期して出力することができる
  • ※ ただしDIR、SUBはPTPに同期しているものとする。
    (より精度の高い信号に同期することがこの機能の目的)
• ● 各種設定は前面表示器、Webserverで可能
  ※ 本機はWebserverによる設定が必須となりますのでご了承ください。
• ● NMOS(IS-04、IS-05)、BMCA、IGMP V3に対応
• ● Ethernetのリンク状況、PTP信号の受信状況が前面LED、表示器で確認可能
• ● 簡易エラー検出機能により前面表示器、SNMP、Webserverでエラーを通知することが可能
• ● ログ機能を搭載しており、入出力信号のフォーマット、受信状況、PTP信号の受信状況、エラー等を記録
• ● SFPは10Gbpsモード及び25Gbpsモードの選択をディップスイッチで切り替え可能
• ● タグVLANを各IPストリーム、NMOS、PTPにそれぞれ付加することが可能

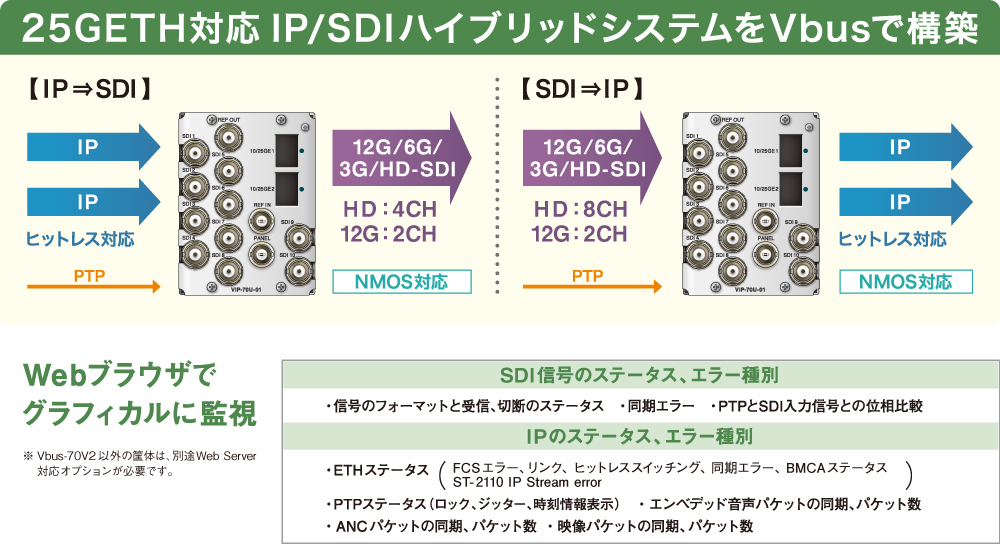

システム例

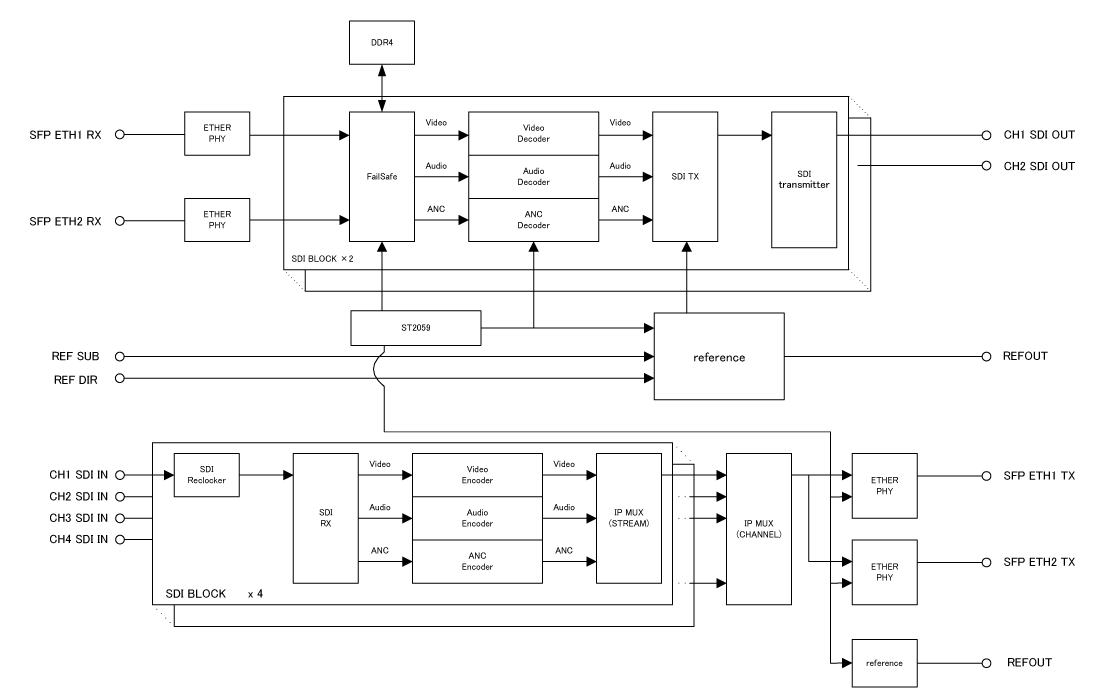

ブロック図
