製品概要

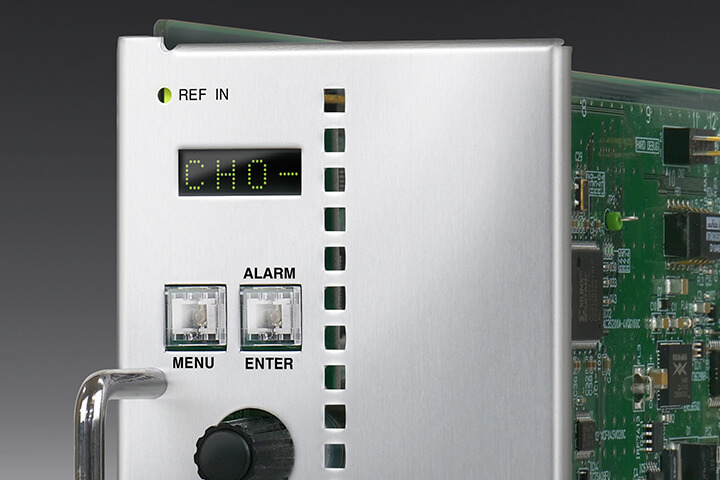

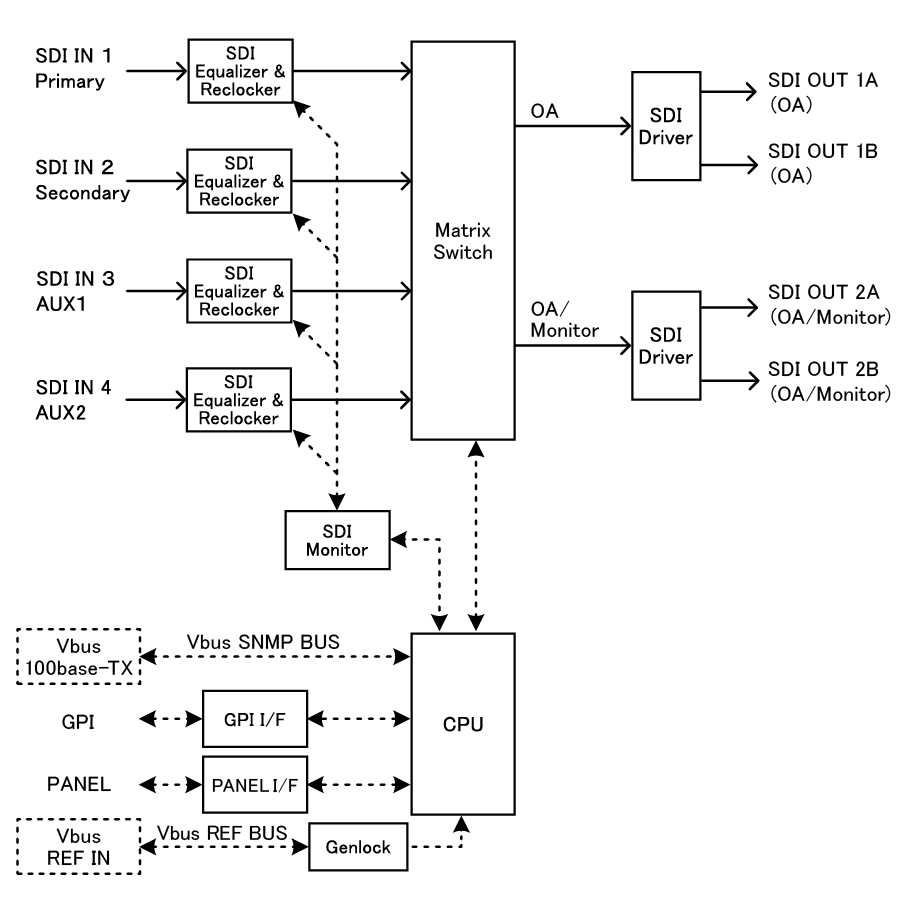

CHO-70U2は、12G-SDI、6G-SDI、3G-SDI、HD-SDI信号に対応したチェンジオーバーモジュールです。入力部は4系統あり、現用、予備の他2系統のAUXチャンネルを持つことができます。信号切り替えは、オート/セミオート/マニュアルが選択できます。オートはSDI信号のビットレート、信号レベルを監視し、異常発生時に自動で予備チャンネルに切り替わり、信号回復後、自動復帰します。セミオートは、信号異常発生時の動作はオートと同じですが、信号回復時の復帰切替操作が手動になります。マニュアルは常に手動で任意の系統に切り替え可能です。また、モニター出力の系統があり、常時任意の入力チャンネルを確認することができます。

特長

● SDI入力信号は、12G-SDI(TYPE1)、6G-SDI(TYPE2)、3G-SDI(Level-A, Level-B)、HD-SDIに対応
● 入力部は4系統あり、ブランキングスイッチに対応※1
● シリアル信号の状態で処理するため内部遅延、データの書き換わりはありません
● モニター出力は任意のチャンネルを選択可
● 切り替え制御はオート/セミオート/マニュアルを選択可
● マニュアル、セミオート時は、専用操作パネル、接点、SNMP、Web Serverによる信号切り替えに対応※2
● 入力信号断、信号レベル低下、リファレンス断のSNMPトラップ、Vbus接点アラーム出力可能※3
● チェンジオーバーパネルを使用すると、信号の監視、緊急時の手動制御、ブザーによる警告が可能※4
● チェンジオーバーパネルは4台までカスケード可能※4

※1　信号が突然喪失した場合、ブランキングスイッチによるショックレスの切り替えはできません。
※2　Web Serverで制御する場合、Web Serverに対応した Vbus70シリーズ筐体、及び制御PCが必要です。
※3　信号レベル監視の閾値は4段階から選択できます。4段階の目安は、“①信号の減衰が激しい。(受信強度受5％以下)”、“②長尺ケーブルを使用しており、安定して受信できる。(受信強度受15％以上)”、“通常のラック内配線で、十分な信号強度がある。(受信強度受40%以上)”、“信号強度が極めて高い。(受信強度受85％以上)”
※4　チェンジオーバーパネル(CHO-70U-01)はオプションです。
