NEW RoHS対応SNMP対応
3G対応音声マルチプレクサー
MUX-70H
希望小売価格 300,000円(税別)
MUX-70H-A（アナログ4入力､リモート付） 希望小売価格 480,000円(税別)
MUX-70H-D（デジタル8入力､リモート付）
希望小売価格 480,000円(税別)
|
|
|
|
|

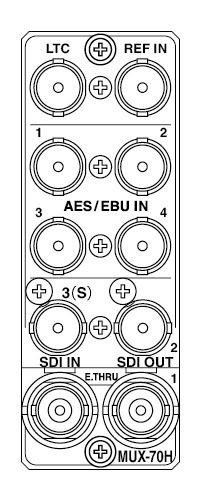

正面･背面図
図をクリックすると拡大します。
MUX-70H正面
MUX-70H標準タイプ
MUX-70H-Aアナログ4入力
MUX-70H-Dデジタル8入力
仕様
構成
| MUX-70H |
3G対応音声マルチプレクサー
AES/EBUデジタル音声信号4系統(8CH) |
| MUX-70H-A |
3G対応音声マルチプレクサー(アナログ4入力)
バランスアナログ音声入力4CH、リモート端子付き |
| MUX-70H-D |
3G対応音声マルチプレクサー(デジタル8入力)
AES/EBUデジタル音声信号8系統(16CH)、リモート端子付き |
MUX-70V-01
MUX-70V-01P3 |
MUX-70H-Dで使用可能なD-SUB→BNC変換オプションケーブルです。
MUX-70V-01：25,000円(税別)、MUX-70V-01P3：30,000円(税別) |
MUX-70V-02
MUX-70V-03 |
MUX-70H-Aで使用可能なD-SUB→3ピンキャノン変換オプションケーブル
(4CH対応)です。オス・メスが選択できます。
MUX-70V-02：25,000円(税別)、MUX-70V-03：25,000円(税別) |
MUX-70V-04
MUX-70V-04P3 |
MUX-70H-Dで使用可能なD-SUB→BNC変換オプションケーブルです
MUX-70V-04：35,000円(税別)、MUX-70V-04P3：35,000円(税別) |
機能
音声レベル調整・
チャンネル組み換え |
各音声ソースのレベル調整・チャンネル組み換えが可能です。 |
| オーディオオーバー |
SDI入力信号に重畳されているエンベデッド音声に、外部入力音声をオーバーレイできます。 |
| ダウンミックス |
SDI入力信号に重畳されているエンベデッド音声、または外部入力音声をダウンミックスすることが可能です。 |
| タイムコードパケット |
LTC信号を入力し、タイムコードパケット(SMPTE RP188)を重畳できます。また、モジュール間通信により複数のMUX-70Hシリーズ間でタイムコード情報を同期可能です。(オンスクリーン表示可能)
- ※ モジュール間通信は1筐体内で1モジュールのみMASTER設定可能(他のモジュールはSUBまたは無効に設定)
|
カスタム
PAYLOAD ID重畳 |
PAYLOAD IDにカスタム設定値を重畳することが可能です。 |
| AVDL機能 |
最大5ライン分の映像引き込みが可能です。 |
| FS機能 |
約20ライン〜1フレーム+20ライン。 |
| 音声遅延調整 |
音声遅延を1ms〜300msの範囲で任意に設定できます。 |
| ゲンロックポジション |
SDI出力の位相を調整できます。 |
| 設定プリセット |
設定プリセットを8系統登録できます。 |
| リモート制御 |
接点信号(入力：6, 出力：6)により、プリセット呼び出し、各種設定切り替えの他、状態の監視が可能です。
※ MUX-70H-A,-Dのみ。 |
| NETQ受信 |
局間制御パケット(ARIB STD-B39)のカレント音声モードを検出し、設定プリセットを自動で切り替えることが可能です。
※ ARIB TR-B23で規定のラインにおけるパケットのみ有効。 |
| 簡易テスト信号出力 |
簡易テスト信号(映像/音声)を出力することが可能です。また、外部音声入力をエンベデッド音声に重畳できます。 |
| SDI入力信号アラーム |
SDI入力信号の途絶を検出した場合、Vbus筐体経由でSNMPトラップの発報、接点出力することが可能です。 |
| CRCエラーアラーム |
SDI入力信号にCRCエラーを検出した場合、Vbus筐体経由によるSNMPトラップ発報、接点出力することが可能です。 |
リファレンス信号
アラーム |
リファレンス信号の途絶、SDI信号入力とのフォーマット不適合を検出した場合、Vbus筐体経由によるSNMPトラップを発報、接点出力することが可能です。 |
AVDL引き込み範囲外
アラーム |
AVDLの引き込み範囲外に位相がずれたことを検出し、Vbus筐体経由によるSNMPトラップ発報、接点出力が可能です。 |
| 無音検出アラーム |
指定する任意の音声チャンネルに対し、設定した無音条件を満たした際にVbus筐体経由でSNMPトラップを発報することが可能です。無音条件は、AND/OR、無音時間(3〜90秒)、無音閾値(-50〜-80dBFs) |
| 黒画面検出アラーム |
入力映像において黒画面を検出した場合、Vbus筐体経由でSNMPトラップを発報することが可能です。 |
定格
| 入力信号 |
SDI IN |
SMPTE 424M/292M準拠、0.8Vp-p/75Ω、BNC 1系統 |
| LTC IN |
SMPTE 12M準拠、0.5-4.5Vp-p/10kΩ以上、BNC 1系統 |
| AES/EBU IN |
SMPTE 276M準拠、100mV〜1.1Vp-p/75Ω
BNC 4系統 8CH(MUX-70H)
Dsub-15(f) 8系統16CH(MUX-70H-D) |
ANALOG
AUDIO IN |
最大入力24dBm/600Ω、バランス
Dsub-15(f) 4CH(MUX-70H-A) |
| 出力信号 |
SDI OUT1 |
424M/292M準拠 0.8Vp-p/75Ω、BNC 1系統 |
| SDI OUT2 |
424M/292M準拠 0.8Vp-p/75Ω、BNC 1系統 |
| SDI OUT3(S) |
424M/292M準拠 0.8Vp-p/75Ω、BNC 1系統 |
外部インター
フェース |
GPI |
高密度Dsub-15(f)(MUX-70H-A,-D) 接点入力×6 接点出力×6 |
映像
フォーマット |
1080p60/59.94/50(3G Level-A)
1080p30/29.97/25/24/23.98
1080sF30/29.97/25/24/23.98
1080i60/59.94/50 |
音声
フォーマット |
SDIエンベデッド |
非圧縮リニアPCM 48kHz/24bit |
| AES/EBU入力 |
非圧縮リニアPCM 48kHz/24bit |
| 質量 |
0.6kg(コネクターモジュールを含む) |
| 動作温度 |
0〜40℃ |
| 動作湿度 |
20〜80％RH(ただし結露なき事) |
| 消費電力 |
MUX-70H：9.0VA(5V, 1.8A)
MUX-70H-A：10.0VA(5V, 2.0A)
MIX-70H-D：9.0VA(5V, 1.8A) |
| 販売開始年月 |
2023年7月 |
性能
| 入力特性 |
SDI IN |
分解能 |
10bit |
| サンプリング周波数 |
3G：148.5MHz・148.35MHz
HD：74.25MHz・74.17MHz |
| イコライザー特性 |
3G：80m/5CFB、HD：100m/5CFB |
| 反射減衰量 |
5MHz〜1.485GHz：15dB以上
1.485GHz〜3GHz：10dB以上
3GHz〜6GHz：7dB以上 |
エンベデッド音声
AES/EBU音声
通過特性
(サンプリングレート48kHz時) |
振幅リプル |
19kHzまで+0.00, -0.05dB以内 |
| 振幅減衰 |
19kHzまで-0.05dB以内、
19kHz〜20kHzまで-0.20dB以内 |
| 出力特性 |
SDI OUT1,2
SDI OUT3(S) |
分解能 |
10bit |
| サンプリング周波数 |
3G：148.5MHz・148.35MHz
HD：74.25MHz・74.17MHz |
| 信号振幅 |
0.8Vp-p±10%/75Ω |
| 反射減衰量 |
5MHz〜1.485GHz：15dB以上
1.485GHz〜3GHz：10dB以上
3GHz〜6GHz：7dB以上 |
立ち上がり/
立ち下がり時間 |
3G：135ps以下(20%〜80%間)
HD：270ps以下(20%〜80%間) |
| オーバーシュート |
10%以下 |
| DCオフセット |
±500mV以内 |
ジッター
特性 |
アライメント |
3G：0.3UI以下、HD：0.2UI以下 |
| タイミング |
3G：2.0UI以下、HD：1.0UI以下 |
| 入出力遅延 |
映像遅延 |
約1.6μs〜約5ライン(ゲンロックモード、フォーマットにより変化)
3G Level-A：1.69μs〜5ライン+1.32μs
HD：3.29μs〜5ライン+2.64μs |
| 音声遅延 |
1ms〜300ms、1msステップで任意調整 |
■【ANALOG AUDIO IN仕様】(MUX-70H-Aのみ搭載)
| ピン番号 |
I/O |
信号 |
| 1 |
I |
平衡音声入力 CH1 HOT |
| 2 |
I |
平衡音声入力 CH1 COLD |
| 3 |
― |
GND |
| 4 |
I |
平衡音声入力 CH2 HOT |
| 5 |
I |
平衡音声入力 CH2 COLD |
| 6〜10 |
― |
GND |
| 11 |
I |
平衡音声入力 CH3 HOT |
| 12 |
I |
平衡音声入力 CH3 COLD |
| 13 |
― |
GND |
| 14 |
I |
平衡音声入力 CH4 HOT |
| 15 |
I |
平衡音声入力 CH4 COLD |
- ※ 推奨コネクターは、日本航空電子工業社製：D02-M15PG-N-F0です。
- ※ 推奨コネクターコンタクトは、日本航空電子工業社製：D02-22-26P-PKG100です。
- ※ 推奨コネクターケースは、第一電子工業社製：17JE-09H-1Cです。
- ※ 高密度Dsubコネクターの嵌合ネジはインチタイプです。
■【AES/EBU IN IN仕様】(MUX-70H-Dのみ搭載)
| ピン番号 |
I/O |
信号 |
| 1 |
I |
AES/EBU 1/2入力 |
| 2 |
I |
AES/EBU 5/6入力 |
| 3 |
― |
GND |
| 4 |
I |
AES/EBU 3/4入力 |
| 5 |
I |
AES/EBU 7/8入力 |
| 6〜10 |
― |
GND |
| 11 |
I |
AES/EBU 9/10入力 |
| 12 |
I |
AES/EBU 13/14入力 |
| 13 |
― |
GND |
| 14 |
I |
AES/EBU 11/12入力 |
| 15 |
I |
AES/EBU 15/16入力 |
- ※ 推奨コネクターは、日本航空電子工業社製：D02-M15PG-N-F0です。
- ※ 推奨コネクターコンタクトは、日本航空電子工業社製：D02-22-26P-PKG100です。
- ※ 推奨コネクターケースは、第一電子工業社製：17JE-09H-1Cです。
- ※ 高密度Dsubコネクターの嵌合ネジはインチタイプです。
■【GPIコネクター】(MUX-70H-A,Dのみ搭載)
| ピン番号 |
I/O |
信号 |
| 1 |
I |
接点入力0 |
| 2 |
I |
接点入力1 |
| 3 |
I |
接点入力2 |
| 4 |
I |
接点入力3 |
| 5 |
I |
接点入力4 |
| 6 |
I |
接点入力5 |
| 7 |
― |
GND |
| 8 |
― |
+5V |
| 9 |
O |
接点出力コモン |
| 10 |
O |
接点出力0 |
| 11 |
O |
接点出力1 |
| 12 |
O |
接点出力2 |
| 13 |
O |
接点出力3 |
| 14 |
O |
接点出力4 |
| 15 |
O |
接点出力5 |
- ※ 推奨コネクターは、日本航空電子工業社製：D02-M15PG-N-F0です。
- ※ 推奨コネクターコンタクトは、日本航空電子工業社製：D02-22-26P-PKG100です。
- ※ 推奨コネクターケースは、第一電子工業社製：17JE-09H-1Cです。
- ※ 高密度Dsubコネクターの嵌合ネジはインチタイプです。
- ※ 接点出力の絶対最大定格は60V/300mAです。外部抵抗で電流を300mA以下に制限してください。
- ※ TTL信号で接点制御する場合は、吸い込み電流が12mA以上のデバイスで駆動してください。
|
| ※注.外観及び仕様は変更することがあります。 SR02 |
|
|
|
