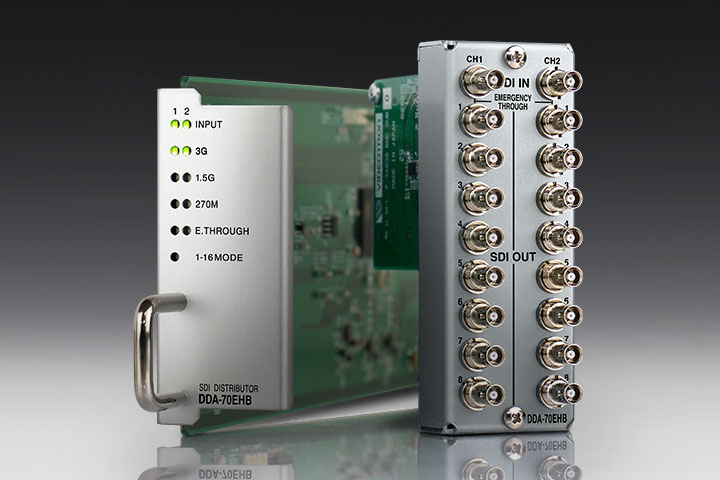

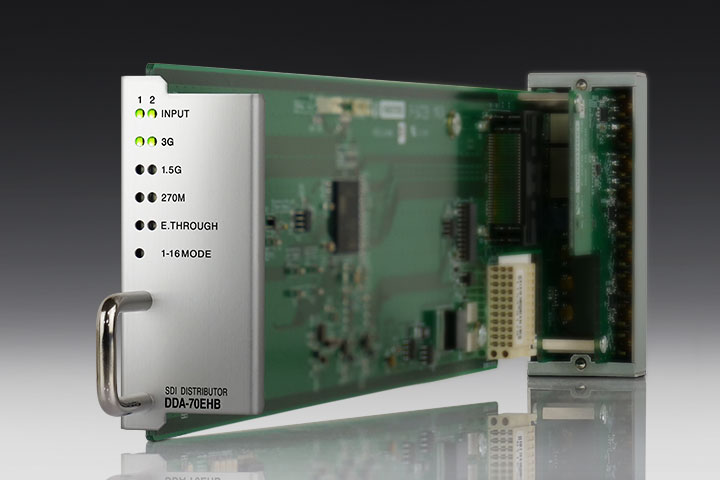

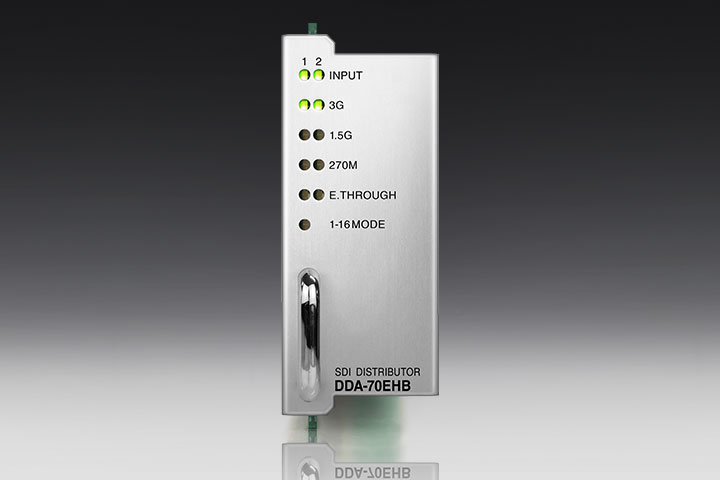

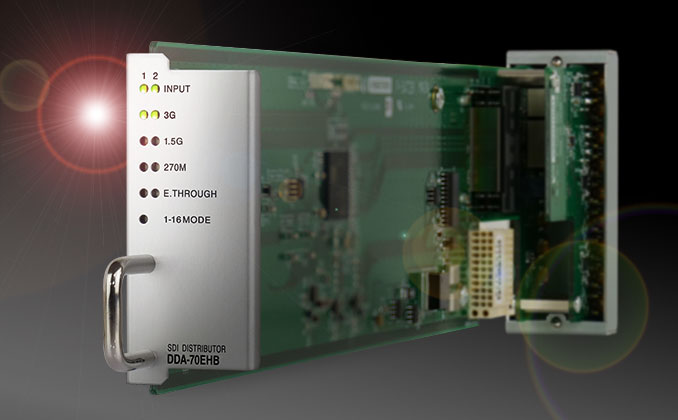

製品概要

DDA-70EHBはSDI入出力にMicro BNCコネクターを採用した緊急時のエマージェンシースルー付き3G/HD/SD-SDI信号対応の分配器です。2系統の独立した入力があり、それぞれ8分配することができます。高性能のケーブルイコライザー、マルチレートリクロッカーを内蔵しており、3G/HD/SD-SDI信号を受信し分配します。全出力チャンネル正極性出力に対応していますので、DVB-ASI信号(EN50083-9)を2系統それぞれ8分配することも可能です。

特長

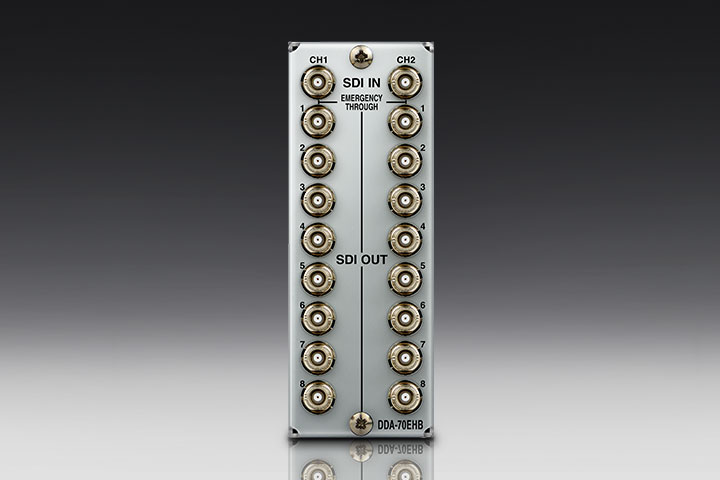

• ● SDI入出力にMicro BNCコネクターを採用
• ● 2系統ともエマージェンシースルー対応※1
• ● 2系統の信号を各8分配可能
• ● 用途に応じて1系統の信号を16分配可能
• ● 全出力チャンネルDVB-ASI信号
  (EN50083-9)対応※2
• ● SNMPに対応※3

• ※1　各入力に対し、SDI OUT1がエマージェンシースルーします。
• ※2　270MbpsのDVB-ASI信号はリクロックして出力します。
• ※3　SNMPトラップは、基板の抜き差し、及びリクロックステータスに対応しています。

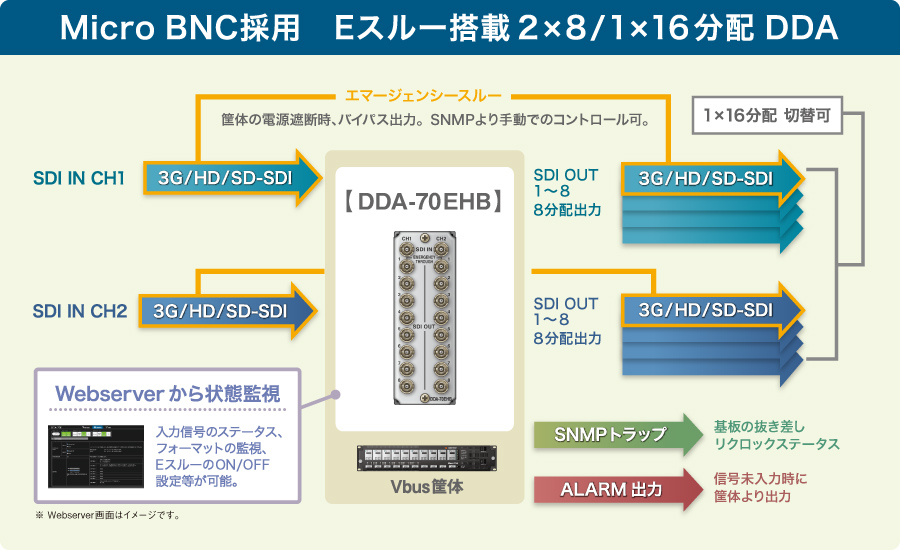

システム例

ブロック図
