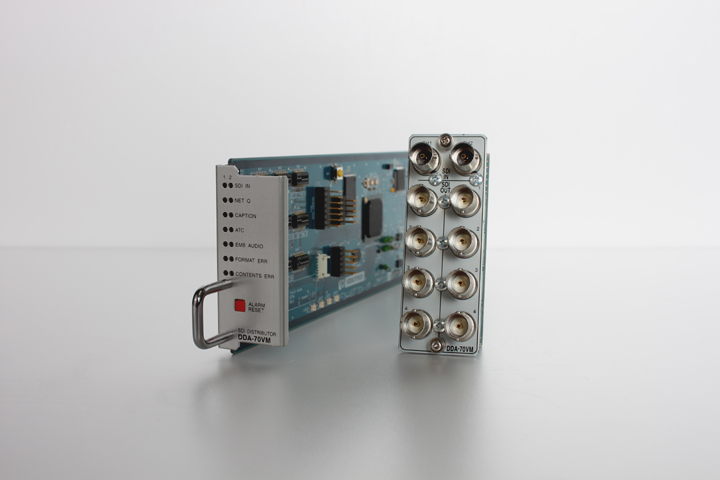

製品概要

DDA-70VMはシグナルモニタ―付きの3G/HD/SD-SDI信号対応の分配器です。又、DVB-ASI信号(EN50083-9)にも対応しています(シグナルモニター非対応）。2系統の独立した入力があり、それぞれ4分配することができます。DIPスイッチ、又はWebServerの設定で1系統を8分配することもできます。本器は入力信号がない場合、いかなる信号も出力しません。入力信号監視機能があり、エラーの有無はフロントLEDまたはWebServerで確認することができます。DIPスイッチ、又はWebServerの設定で監視するエラーの種類を選ぶことができます。LOG機能もあり、WebServer又はFTPを用いることによりLOGを確認することができます。

特長

• ● SDI信号分配器(3G/HD/SD-SDI/DVB-ASI)
• ● 1入力8分配、2入力4分配を選択
• ● 入力信号監視機能
• ● WebServerでLOG確認、エラー確認機能、プレゼンス表示、入力フォーマット(例：1080i/50等)の確認
• ● 前面のLEDでエラー、プレゼンス表示、確認
• ● 前面のLEDで信号が入力されているか確認
• ● エラーはモメンタリー、ホールド(無限or3秒)をDIPスイッチまたはWebServerで設定、前面のRESETボタンでエラー表示がリセットされる
• ● 設定はDIPスイッチ、又はWebServerで行え、どちらの設定を反映するかDIPスイッチで選択する

システム例

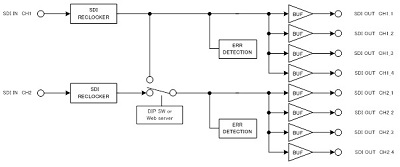

ブロック図
