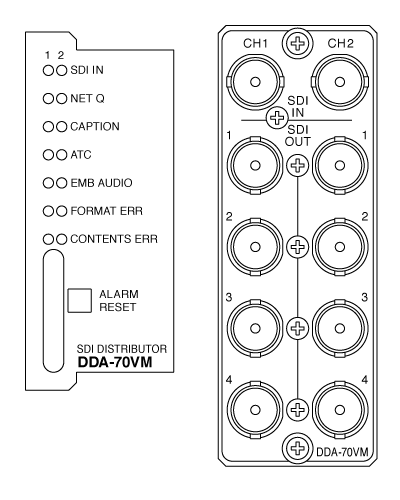

正面･背面図

仕様

定格

入力信号	SDI IN	SMPTE424M、SMPTE292M、SMPTE259M-C、EN50083-9、 SMPTE 310M-1998準拠　0.8Vp-p/75Ω、BNC　2系統
出力信号	AES OUT 1〜4	SMPTE424M、SMPTE292M、SMPTE259M-C、EN50083-9、 SMPTE 310M-1998準拠　0.8Vp-p±10%/75Ω、BNC　各2系統
リクロック対応 映像フォーマット		1080p60/59.94/50/30/29.97/25/24/23.98、1080psF24/23.98、1080i60/59.94/50、720p60/59.94/50、525i、625i
動作温度		0〜40℃
動作湿度		20〜80％RH(ただし結露なき事)
消費電力		4VA(5V,0.8A)
質量		0.28kg
販売開始年月		2015年12月

性能

入力特性	SDI IN	分解能			10bit
		サンプリング周波数			3G：148.5MHz、HD：74.25MHz SD：27.0MHz
		イコライザー特性			3G：100m(5CFB)、HD：180m(5CFB) SD：300m(5C2V)
		反射減衰量			3G：5MHz〜1.485GHz,15dB以上/1.485GHz〜2.97GHz,10dB以上 HD：5MHz〜1.485GHz,15dB以上 SD：5MHz〜270MHz,15dB以上
出力特性	SDI OUT	信号振幅			0.8Vp-p±10%/75Ω
		反射減衰量			3G：5MHz〜1.485GHz,15dB以上/1.485GHz〜2.97GHz,10dB以上 HD：5MHz〜1.485GHz,15dB 以上 SD：5MHz〜270MHz,15dB以上
		立ち上がり/立ち下がり時間			3G：135ps以下(20%〜80%間) HD：270ps以下(20%〜80%間) SD：0.4ns〜1.5ns(20%〜80%間)
		オーバーシュート			10%以下
		DCオフセット			0V±0.5V以内
		ジッター特性		アライメント	3G：0.3UI、HD：0.2UI、SD：0.2UI
				タイミング	3G：2.0UI、HD：1.0UI、SD：0.2UI

※注.外観及び仕様は変更することがあります。 SR01
