IPCK-70H
動作モード	DSK	LINE×2系統入力、LINE×1系統出力、プレビュー×1系統出力のDSKモードです。
	COMBINER	SUPERを合成してFILL/KEYを出力するコンバイナーモードです。 ※ PV出力不可。
	DSK 2LINE	LINE2系統出力のDSKコードです。※ PV出力不可。
	CLEAN SWITCH	LINE×1系統入力、LINE×1系統出力、PV×1系統出力のDSKモードです。クリーンスイッチに対応します。
	CLEAN SWITCH 2OUT	LINE×1系統入力、LINE×2系統出力のDSKモードです。クリーンスイッチに対応します。※ PV出力不可。
	IP	ST2110に準拠します。 エンベデッド音声は48kHz/24bit 16chに対応。
マーカー表示		プレビュー画面に、任意のサイズのセーフティーエリアマーカーを表示できます。
スーパー	キー入力	ハイ・クリップ、ロー・クリップ、キーレベル調節ができます。 リニアキー／セルフキー対応。 Key信号でシェイプされたFill信号にも対応。
	スーパーカラー	Fill信号入力／インターナル・カラー（バリアブル・カラー）に対応。
	トランジション	カット、フェード（2〜300フレーム）。
	スーパーゲイン	スーパー1、2、3に対して個別にトランジションIN／OUTの設定をカスタマイズできます。スーパー1、2、3に対して個別にゲイン調整できます。
スーパーTAKE制御		パネルによるTAKE制御が可能。LINE2系統モードで使用する場合、スーパーをTAKEするLINEの系統をカスタマイズできます。例えば、GPIの接点信号ではLINE1系統のみにスーパー1をTAKEし、WebserverによるTAKEでは、LINE1-2の系統にスーパー1をTAKEすることができます。
ALARM出力		エラー発生（故障でモジュールの電源が切れる。又はモジュールが筐体より抜かれている状態の事）時、筐体の接点ALARM出力端子によりアラーム信号を出力。機能は基板上のスイッチで有効／無効の設定ができます。
遅延量		モジュール通過時間は1FRAMEです。PTPに同期して出力します。
NMOS		IS-04、IS-05準拠。AMWA NMOS準拠のAPIによる機器の発見と登録、機器の接続制御に対応。
BMCA		IEEE 1588-2008準拠のBest Master Clock Algorithmに対応。最も信頼性の高いマスタークロックを選出します。
IGMP V3		IGMP V3準拠　通信帯域を削減する。
PTP		IEEE 1588-2008、SMPTE ST2059準拠したPTPに対応。
タグVLAN		IEEE 802.1Q準拠。NMOS、PTP、各IPストリームに付加可能。
ヒットレス		SMPTE ST 2022-7に準拠したヒットレスに対応。
ステータス表示／ エラー監視		IPのステータス表示、エラー監視機能を搭載しており、Vbus筐体標準のSNMP、Webserverで通知します。 ・PTPステータス（ロック、ジッター、時刻情報表示） ・ETHステータス（FCSエラー、リンク、ヒットレススイッチング、同期エラー、ST-2110 IP Stream error） ・音声パケットの同期、パケット数 ・ANCパケットの同期、パケット数 ・映像パケットの同期、パケット数 ※ 状況により変更する可能性あり。
WebServer監視、設定		監視、設定が可能。
IPネットワーク操作		NMOS
GPIO-01
GPI制御（オプション）		オプションのGPIO-01を使用すると、接点制御による切替えが可能です。フリーアサインが可能です。

定格

IPCK-70H
IP I/F	10/25 GE 1 10/25 GE 2	モジュールタイプ：SFP28 コネクタータイプ： LCデュプレックス　2系統 SMPTE ST2110-20/-21/-30/-40、ST2059-1、ST2022-7（Hitless）、 IEEE 1588-2008（PTP）準拠 [25Gモード時] プロトコル：25GBase-SR、光波長：850nm、伝送レート：25.78Gbps [10Gモード時] プロトコル：10GBase-SR、光波長：850nm、伝送レート：10.3124Gbps
	GPI	HR10A-7R-6S（ヒロセ電機）　1系統　GPIO-01対応
映像フォーマット		1080i60、1080i59.94、1080i50、1080p60、1080p59.94、1080p50、1080p30、1080sf30、1080p29.97、1080sf29.97、1080p25、1080sf25、1080p24、1080sf24、1080p23.98、1080sf23.98
動作温度		0〜40℃
動作湿度		20〜80％RH（ただし結露なきこと）
消費電力		27.5VA（5V,5.5A）
質量		0.8kg
販売開始年月日		2025年9月
GPIO-01（オプション）
GPIO		HR10A-7P-6p（6pin）ヒロセ丸形からDsub37ピン変換ケーブル 接点8入力、8出力
接点入力		12mA 最大定格
接点出力		60V/300mA 最大定格
PRC-01（オプション）
制御端子		XLR-3(f) 1系統 接点入力×1、接点出力×1（pin1：GND、pin2：接点出力、pin3：接点入力）
対応電池		単3型ニッケル水素充電池（HR6）2本、 または単3型アルカリ乾電池（LR6）2本 ※ 電池は付属しておりません。
消費電力		0.02VA以下
外形寸法		55(W)×110(H)×36(D)mm（突起物を除く）
質量		0.16kg（電池含まず）
動作温度		0〜40℃
動作湿度		20〜80％RH（ただし結露なきこと）
IPCK-70-03（オプション）
GPIO-01接続部		Dsub-37pin(m) 1系統　接点入力×3、接点出力×3
PRC-01接続部		XLR-3(m) 3系統 ※ ケーブルに1-3 の印字があり、制御対象のSuper1-3 を意味します。IPCK-70H のREMOTE→/TAKE/TALLY の設定を適切に行ってください。
ケーブル長		1000mm（コネクター部を除く）
質量		約0.21kg
動作温度		0〜40℃
動作湿度		20〜80％RH（ただし結露なきこと）
CK-70W-07（オプション）
外形寸法		31(W)×25(H)×9(D)mm（突起物を除く）
質量		10g
動作温度		0〜40℃
動作湿度		20〜80％RH（ただし結露なきこと）

性能

IPCK-70H
SDI 出力特性	分解能	10bit
	サンプリング周波数	HD：74.25MHz・74.17MHz
	信号振幅	0.8Vp-p±10%/75Ω
	反射減衰量	5MHz〜1.485GHz,15dB 以上、 1.485GHz〜3GHz,10dB以上、 3GHz〜6GHz,7dB以上、6GHz〜12GHz,4dB以上
	エンベデッド音声	リニアPCM 48kHz / 24bit　16ch
IP I/F特性	出力波長	840nm〜850nm〜860nm
	入力波長	840nm〜860nm
	光出力強度	-6.4dBm〜3dBm
	Stressed Sensitivity （OMA）	-5.2dBm
PRC-01（オプション）
制御端子	接点入力（TALLY）	10mA 最大定格 ※ 5/3.3V TTL制御する場合、10mA以上の吸い込み能力があるデバイスを使用してください。
	接点出力（TAKE）	12V/100mA 最大定格
スイッチ寿命		約100万回
動作時間		ニッケル水素充電池（HR6）、または単3型アルカリ乾電池（LR6）を使用した場合、1日6時間使用、未使用時電源OFFの条件で、4〜6ヵ月使用可能。 ※ 使用しない時は必ず電源をOFFにしてください。電源をONにしたまま長期間放置すると、電池が過放電状態になり液漏れや故障の原因となる場合があります。

外部インターフェース

【 EXP GPIO 】

REMOTコネクターから専用のオプションケーブルGPIO-01を接続します。

【 GPIO-01 】

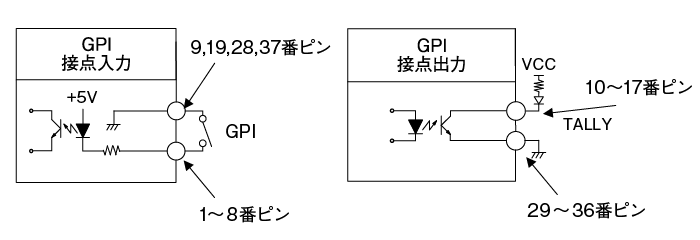

• ※ ご使用の際は必ず本体電源をOFFにしてオプションケーブルを接続してから電源を再投入してください。電源投入したままケーブルの抜き差しを行うとケーブル内部の部品が破損する恐れがあります。
• ※ GPIはオルターネイト動作になります。メークでオン/オフします。
• ※ 接点入力をTTLで制御する際は、吸い込み電流が12mAまで耐えられるデバイスで駆動してください。
• ※ 接点出力の絶対最大定格は60V、300mAです。外部抵抗で電流を300mA以下に制限してください。
