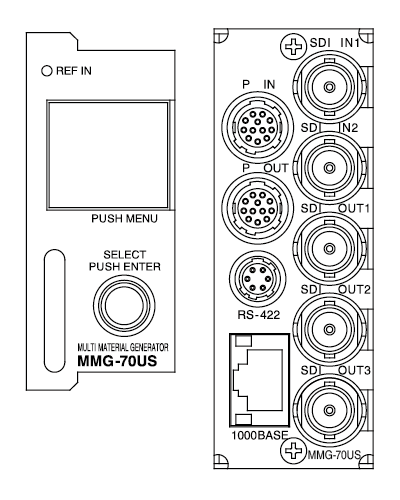

正面･背面図

図をクリックすると拡大します。

仕様

構成

MMG-70US	12G対応スーパーインポーズ機能付きマルチ素材ジェネレーター
MMG70UPV(付属品) >> 取扱説明書	各種設定や、文字列/静止画ファイルをLAN経由で登録する付属アプリケーション。

機能

映像系統		2入力3出力(SDI OUT3はSDI OUT1or2のプレビュー系統。ダウンコンバート機能使用時は音声非対応)
素材レイヤー		12G：2レイヤーを系統間で振り分け 3G/HD：4レイヤーを系統間で振り分け
送出可能な素材		静止画、静止テキストロールテキスト(オプション)、プレート
使用可能な素材数		静止画、静止テキストロールテキスト(オプション)を最大64種類テキストに指定するフォントは32種(内1種は内蔵フォント)
素材共通	表示位置	横：-3939～3939ピクセル縦：-2159～2159ピクセル
素材共通	表示領域	最大3840×2160ピクセル
静止画	解像度	最大3840×2160ピクセル
静止画	対応形式	32bit非圧縮TIFF形式(RGBα)、非圧縮TARGA形式(αチャンネル付き) 静止画ファイル、フォントファイルの転送は専用アプリケーションで行います
テキスト (静止、ロール共通)	書体	1種の内蔵フォント及び31種の登録可能なユーザーフォント(TrueType形式)から選択
	サイズ	10～300級
	方向	横書き(左から右)／縦書き(上から下)
	送り	箱送り／詰送り
	文字間隔	-10～50ドット
	色	24bit RGB単色
	エッジ	2段エッジ対応、1段につき1～10ドット、色指定可能(24bitRGB単色)、ソフト/ハードエッジ選択フォントファイルの転送や書式設定は専用アプリケーションまたはWebserverで行います
静止テキスト	行間隔	-10～50ドット
ロールテキスト(オプション)		詳細は「MMG-70-01 ロールオプション仕様書」を参照。
プレート	形式	単色矩形
	表示サイズ	最大3840×2160ピクセル
	色	24bit RGB
	キーレベル	0～100%
映像出力	映像フォーマット	12G／3G-A／3G-B／HD
映像出力	出力モード	共通出力モード：系統1/系統2が同一設定の素材を出力分離出力モード：系統毎に個々に設定した素材を出力
プリセット	表示内容	共通出力モード時 12G：素材1～2、3G／HD：素材1～4 上記組み合わせを32パターン登録可能
	表示内容	分離出力モード時 12G：素材0～1種、3G／HD：素材0～4種上記組み合わせを系統1用に32パターン、系統2用に32パターン登録可能
	表示優先度	最上位／上位／下位／最下位
	キーレベル	0～100％(各レイヤー独立して設定可)
	表示ON トランジション	カット／フェード(1～600フィールド) (各レイヤー独立して設定可)
	表示オフセット	0～7200フィールド(各レイヤー独立して設定可)
	表示OFF トランジション	カット／フェード(1～制御待ち時間) (全レイヤー共通設定)
外部制御入力	プリセット選択	ビットパターン選択＋テイク、ビットパターン選択のレベル変化、プリセット番号のダイレクト指定、自動出力(オプション)のいずれかから選択。独立制御ON時は、系統指定も行います。制御待ち時間(設定により15～60フィールド)経過後、プリセットが切り替わります。
	表示強制OFF	レイヤー毎に指定可能
	プレビュー系統選択	系統指定
外部制御出力	プリセット選択表示	ビットパターン出力、プリセット番号のダイレクト指定が可能。分離出力モード時は、系統指定も行います。
	素材表示中	レイヤー毎に指定可能
	プレビュー系統選択表示	選択中系統表示
	アラーム	REF断/AVDL範囲外/SDI入力断/ファン異常

定格

映像入力信号	SDI IN 1、2		SMPTE2082-1/2081-1/424M/292M準拠 0.8Vp-p±10%/75Ω、BNC 各1系統
映像出力信号	SDI OUT 1、2、3		SMPTE2082-1/2081-1/424M/292M準拠、 0.8Vp-p±10%/75Ω、BNC　各1系統
外部Ｉ／Ｆ	P IN	接点入力	入力11系統、最大定格電流：12mA
		コネクタ形状	ヒロセ電機 HR10A-10R-12S
	P OUT	接点出力	出力11系統、最大定格電圧：60V　最大定格電流：300mA
		コネクタ形状	ヒロセ電機 HR10A-10R-12S
	RS-422	コネクタ形状	ヒロセ電機 HR10A-7R-6S
映像フォーマット			12G：2160/59.94p　Y/Cb/Cr 4:2:2 10bit 3G：1080/59.94p(Level-A/Level-B)　Y/Cb/Cr 4:2:2 10bit HD：1080/59.94i　Y/Cb/Cr 4:2:2 10bit
動作温度			0～40℃
動作湿度			20～80％RH(ただし結露なきこと)
消費電力			25.0VA MAX(5V, 5A)
販売開始年月			2022年3月

性能

入力特性	SDI IN1､2	反射減衰量	6GHz～12GHz 4dB以上 3GHz～6GHz　7dB以上 1.485MHz～3GHz　10dB以上 5MHz～1.485MHz　15dB以上
出力特性	SDI OUT1､2､3	分解能	10bit
		サンプリング周波数	12G：594/1.001MHz、500/1.000MHz 3G：148.5/1.001MHz、HD：74.25/1.001MHz
		信号振幅	0.8Vp-p±10%/75Ω
		反射減衰量	6GHz～12GHz 4dB以上 3GHz～6GHz 7dB以上 1.485MHz～3GHz 10dB以上 5MHz～1.485MHz 15dB以上
		立ち上がり/ 立ち下がり時間 (20～80%)	12G：45ps以下 3G：135ps以下 HD：270ps以下
		オーバーシュート	10%以下
		DCオフセット	±500mV以内
		ジッター特性	12G：アライメント0.3UI以下、タイミング8.0UI以下 3G：アライメント0.3UI以下、タイミング2.0UI以下 HD：アライメント0.2UI以下、タイミング1.0UI以下

外部インターフェース

入力(P-INコネクター)は、送出プリセット番号セット、テイク(ストローブ)、強制表示OFFに使用します。出力(P-OUTコネクター)は、送出中プリセット番号や、系統表示中ステータスに使用します。ピンアサインは上記の機能から任意に指定することができます。

(1) P-IN

ピン番	信号名	機能
1	PI0	プリセット選択ビット0～4セット (独立制御ON時系統選択可) プリセット番号ダイレクト指定 (独立制御ON時系統選択可) テイク(独立制御ON時系統選択可) 強制表示OFF(独立制御ON時系統選択可) プレビュー出力系統選択
2	PI1
3	PI2
4	PI3
5	PI4
6	PI5
7	PI6
8	PI7
9	PI8
10	PI9
11	PI10
12	GND	グランド

※ プリセット選択ビット0～4セットで同一ビットを複数のピンにまたがって設定した場合、
OR論理となります。
※ 制御設定によっては信号の変化のみでプリセットを切り替えることができます。

(2) P-OUT

ピン番	信号名	機能
1	B0	送出中プリセット番号ビット0～4 (独立制御ON時系統選択可) 送出中素材(レイヤー選択可) プレビュー出力系統各種アラーム (SDI断、REF断、ファン異常、AVDL範囲外)
2	B1
3	B2
4	B3
5	B4
6	B5
7	B6
8	B7
9	B8
10	B9
11	B10
12	GND	グランド

【 RS-422 】(将来拡張用)

ピン番	信号名	機能
1	GND	グランド
2	TxD-	送信データ
3	TxD+	送信データ
4	GND	グランド
5	RxD+	受信データ
6	RxD-	受信データ

アプリケーション

※ 簡易的なビューアー機能のため、ご使用になるPC環境によってはスムーズに動作しない可能性もあります。

MMG70UPV (付属品)

MMG-70U、-70USの各種設定や、文字列/静止画ファイルをLAN経由で登録する付属アプリケーション。設定情報を取得し、簡易的なプレビュー※を行うことができます。

[ 推奨動作環境 ]

OS：Windows 10 Pro 32/64bit
CPU：1GHz以上
RAM：2GB以上
ハードディスク空き容量：20GB以上
モニタ：1024×768ピクセル以上
LAN：1000BASE

※注.外観及び仕様は変更することがあります。 SR03
