受注生産品RoHS対応SNMP対応
12G対応16×8
マトリックススイッチャー
MTX-70U-168
希望小売価格 780,000円 (税別)
製品概要・特長仕様オプション

 製品概要

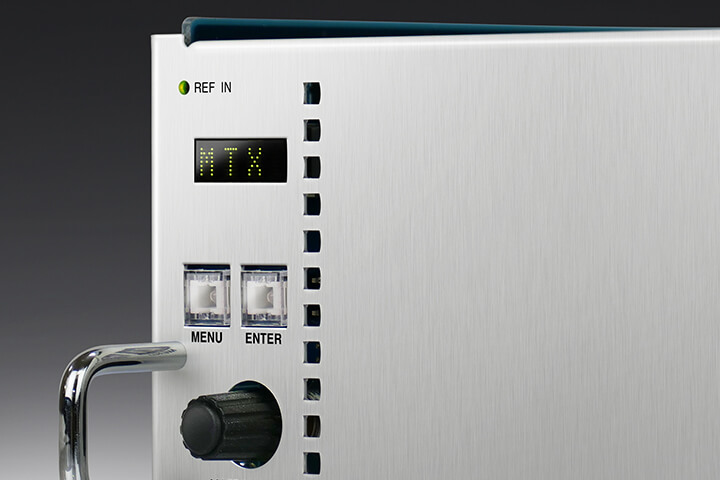

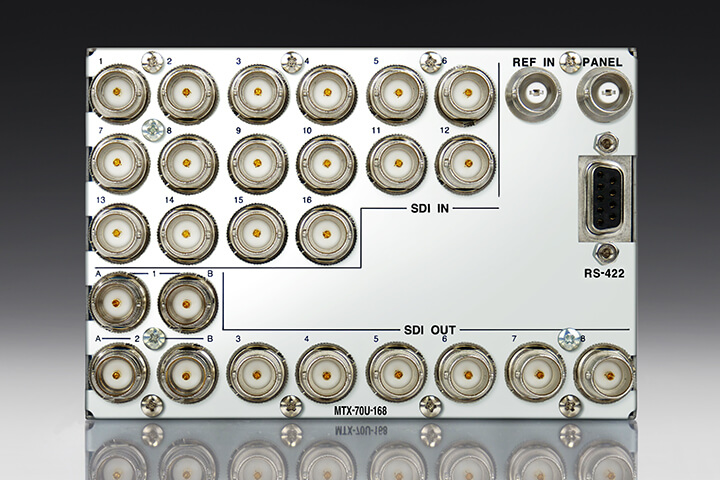

MTX-70U-168は12G/6G/3G/HD/SD-SDI信号対応の16×8マトリックススイッチャーです。マルチレートリクロック、ブランキングスイッチ、RS-422によるリモート制御に対応しています。オプションのリモートパネルMTX-70P-168、MTX-70P-161、MTX-70P-161Lによる手動切り替えも可能です。MTX-70P-168、MTX-70P-161はキートップに最大8文字の漢字表示が可能で、パネル上でクロスポイントの設定が一目瞭然です。1台のMTX-70U-168に対して、MTX-70P-168,-161,-161Lを最大8台まで接続することができます

機種別入出力表
型名 入力数 出力数 スロット数 本体価格
(税別)
対応パネル パネル価格
(税別)
MTX-70U-42 4 2 2 500,000円 MTX-70P-42 210,000円
MTX-70P-42L 140,000円
MTX-70UP-321 180,000円
MTX-70UP-161 170,000円
MTX-70U-88 8 8 3 680,000円 MTX-70P-88 260,000円
MTX-70P-81 210,000円
MTX-70P-81L 140,000円
MTX-70UP-321 180,000円
MTX-70UP-161 170,000円
MTX-70U-168 16 8 4 780,000円 MTX-70P-168 300,000円
MTX-70P-161 270,000円
MTX-70P-161L 160,000円
MTX-70UP-321 180,000円
MTX-70UP-161 170,000円
MTX-70U-1616 16 16 2 1,100,000円 MTX-70P-1616 450,000円
MTX-70P-X1 180,000円
MTX-70UP-321 180,000円
MTX-70UP-161 170,000円
MTX-70U-3232 32 32 3 1,600,000円 MTX-70P-3232 450,000円
MTX-70P-X1 180,000円
MTX-70UP-321 180,000円
MTX-70UP-161 170,000円

 特長

  • ● Vbus-70/74シリーズ筺体で16×8のマトリックススイッチャーを実現 ※1
  • ● 12G/6G/3G/HD/SD-SDI信号、DVB-ASI(EN50083-9)に対応
  • ● 12G/6G/3G/HD/SD-SDI信号を自動判別し、リクロック出力 ※2
  • ● リファレンス入力があり、ブランキングスイッチに対応 ※3 ※4
  • ● クロスポイントの設定を16パターンまでプリセット可能
  • ● 電源起動時のクロスポイント設定は、電源遮断時の設定を保持
  • ● 電源起動時、任意のプリセットパターンを指定することも可能
  • ● 指定した入力を順番に出力するシーケンスモードの設定が可能
  • ● オプションのGPI-70Bを使用すると、プリセットパターンの接点制御が可能 ※5
  • ● オプションパネルMTX-70P-168、-161、161Lによる手動制御に対応
  • ● MTX-70P-168、-161、16Lは8台までカスケード接続可能
  • ● オプションネットワークパネル MTX-70UP-321、MTX-70UP-161による手動制御に対応
  • ● RS-422によるリモート制御に対応 ※6
  • ● Vbus筐体のLAN端子を使用して、SNMPの監視、及びリモート制御に対応 ※6
  • ● 4K/8Kクワッドリンク映像信号(SDI×4)やデュアルリンクシステムに対応(SDI×2) ※7
  • ● MTX-70U-168を2台使用し、8×4の8Kクワッドリンクスイッチャーが可能
  • ● ボタンのバックライトを消灯させて入力信号が無くなったことを伝える、
    入力信号モニター機能 ※8
  • ※1 3スロットを占有します。
  • ※2 SMPTE2082-1、SMPTE2081-1、SMPTE424M、SMPTE292M、SMPTE259M-C、DVB-ASI(EN50083-9)以外のデジタル信号はリクロッカーをバイパスし、出力します。対応周波数は11.88G〜0.1Gbp。
  • ※3 12G/6G/3G/HD/SD-SDI信号入力時、かつ同フォーマットの切り替え時のみ、ブランキングスイッチが可能。DVB-ASI入力時は、ブランキングスイッチに対応しません。
  • ※4 他のリファレンスマスターのモジュール、またはVbus筐体からリファレンス信号を受信することが可能です。他モジュールにリファレンスを供給する機能はありません。
  • ※5 GPI-70BはMTX-70U-168のRS-422 I/Fを占有します。
  • ※6 簡易制御アプリケーションを付属しています。
  • ※7 クワッドリンクは4×2、デュアルリンクは8×4のマトリックススイッチャーとして使用できます。
  • ※8 MTX-70P-168、MTX-70P-161接続時に有効です。

 システム例

図をクリックすると拡大します。

 ブロック図

図をクリックすると拡大します。
